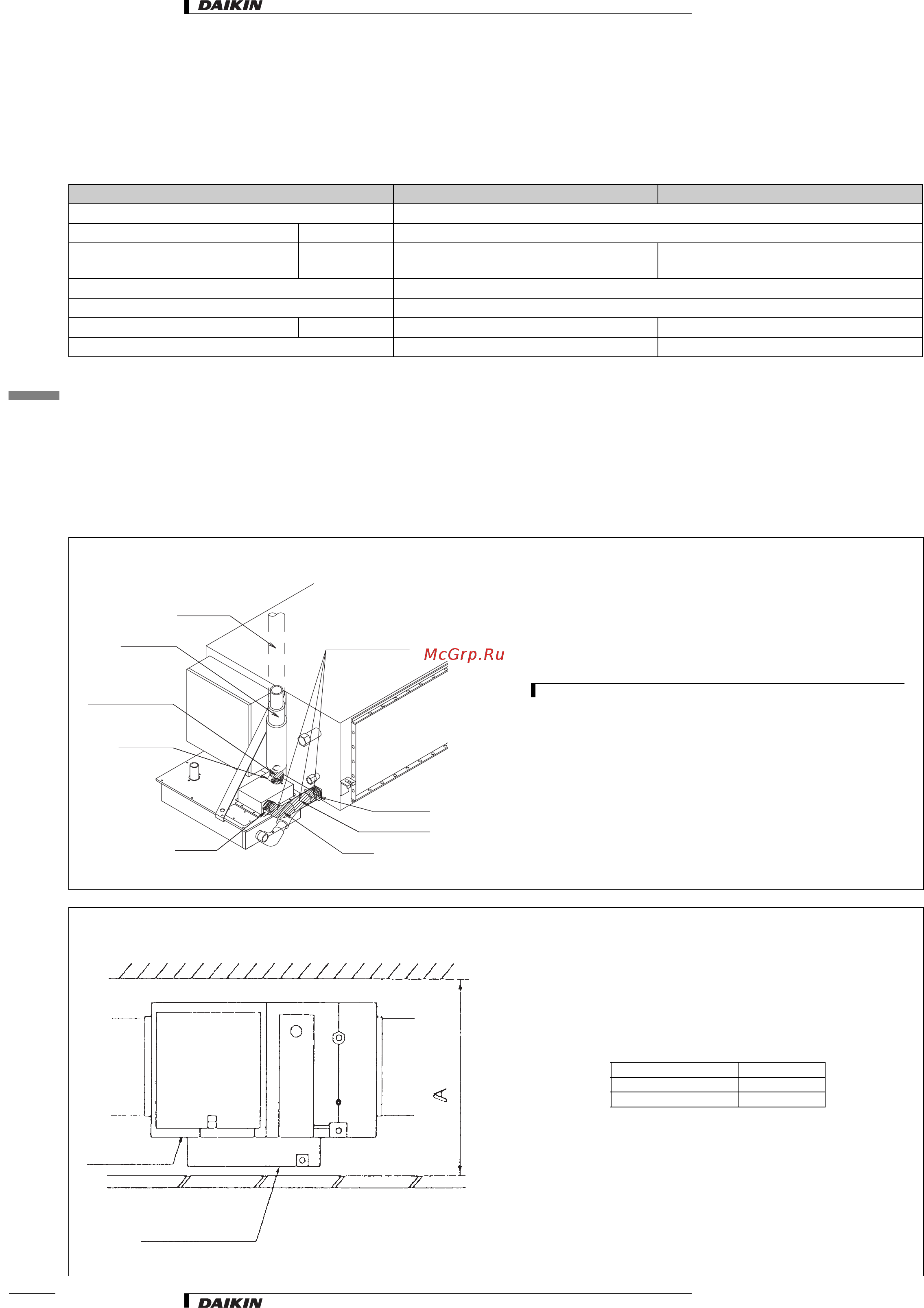

![Daikin FXMQ40MVE [7/32] 1 комплект дренажного насоса](/views2/1697307/page7/bg7.png)
• Внутренние блоки • Скрытый потолочный кондиционер (большой) • FXMQ-MVE
3
• Системы VRV • Внутренние блоки
6
3 Аксессуары
3 - 1 Комплект дренажного насоса
3 - 1 - 1 Технические характеристики
3 - 1 - 2 Меры предосторожности при использовании
• Если этот комплект используется вместе с увлажнителем с естественным испарением, можно совместно использовать трубу дренажа
блока и трубу увлажнителя.
• Выполните тестовый прогон (охлаждение), чтобы убедиться в работе слива.
• При установке дренажного насоса использование отстояника запрещено.
3 - 1 - 3 Установка
KDU30L125VE KDU30L250VE
Питание однофазное, 220-240 В / 220 В 50/60 Гц
Потребляемая мощность Вт 19/17 (50/60 Гц)
Высота подъема мм стандартное сливное отверстие блока
+294
стандартное сливное отверстие блока
+197~+447
Сливное отверстие VP25 (внутренний диаметр ø 25, наружный диаметр ø 32)
Защитное устройство поплавковый выключатель
Вес кг 910
Применяемые системы Класс 40·50·63·80·100·125 Класс 200 250
Фиксирующее отверстие
Сливной шланг
Изоляция
дренажной трубы
Изоляция сливного шлангa
Хомут для шланга
Хомут для шланга
Дренажное соединение
Хомут для шланга
Колено
ПРИМЕЧАНИЯ
1 Подсоедините соединительный сливной шланг между
коленом шланга и цилиндром дренажного насоса.
Подсоедините комплектный сливной шланг к выпускному
отверстию дренажного насоса.
2 Необходимо обеспечить уклон вниз сливного шланга.
Панель перекрытия
Внутренний блок
Комплект дренажного насоса
Потолок
более
A
KDU30L125VE 520 мм
KDU30L250VE 590 мм
