15

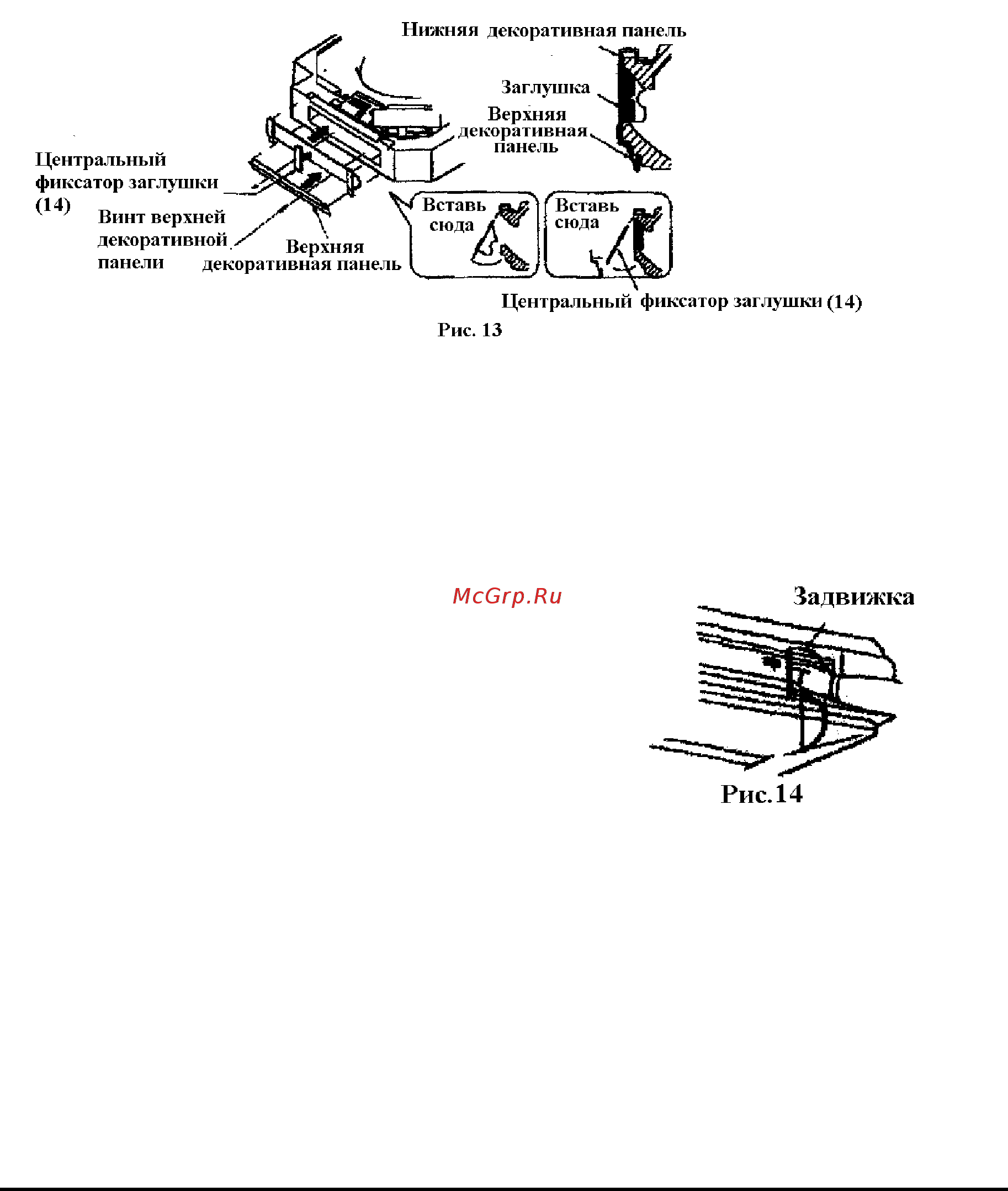

ВНИМАНИЕ
Если заглушки не будут установлены должным образом, это приведет к течи воздуха и
как следствие к появлению конденсата.
[Как изменить интенсивность воздушного
потока]
• При поставке блока с завода, задвижки
воздуховыпускных отверстий С и D
закрыты, так что интенсивность
воздушного потока одинакова во всех
четырех направлениях.
• Интенсивность воздушного потока можно
изменить при помощи заслонок.
(См. Рис. 14).
ВНИМАНИЕ
Не касайтесь ребер теплообменника!
