Daikin FUYP100BV1 [21/38] Монтаж дренажного трубопровода

необходимо снять заглушку.

• После завершения монтажа труб в заглушке

необходимо вырезать отверстия

соответствующего размера при помощи

ножниц и поставить заглушку на место

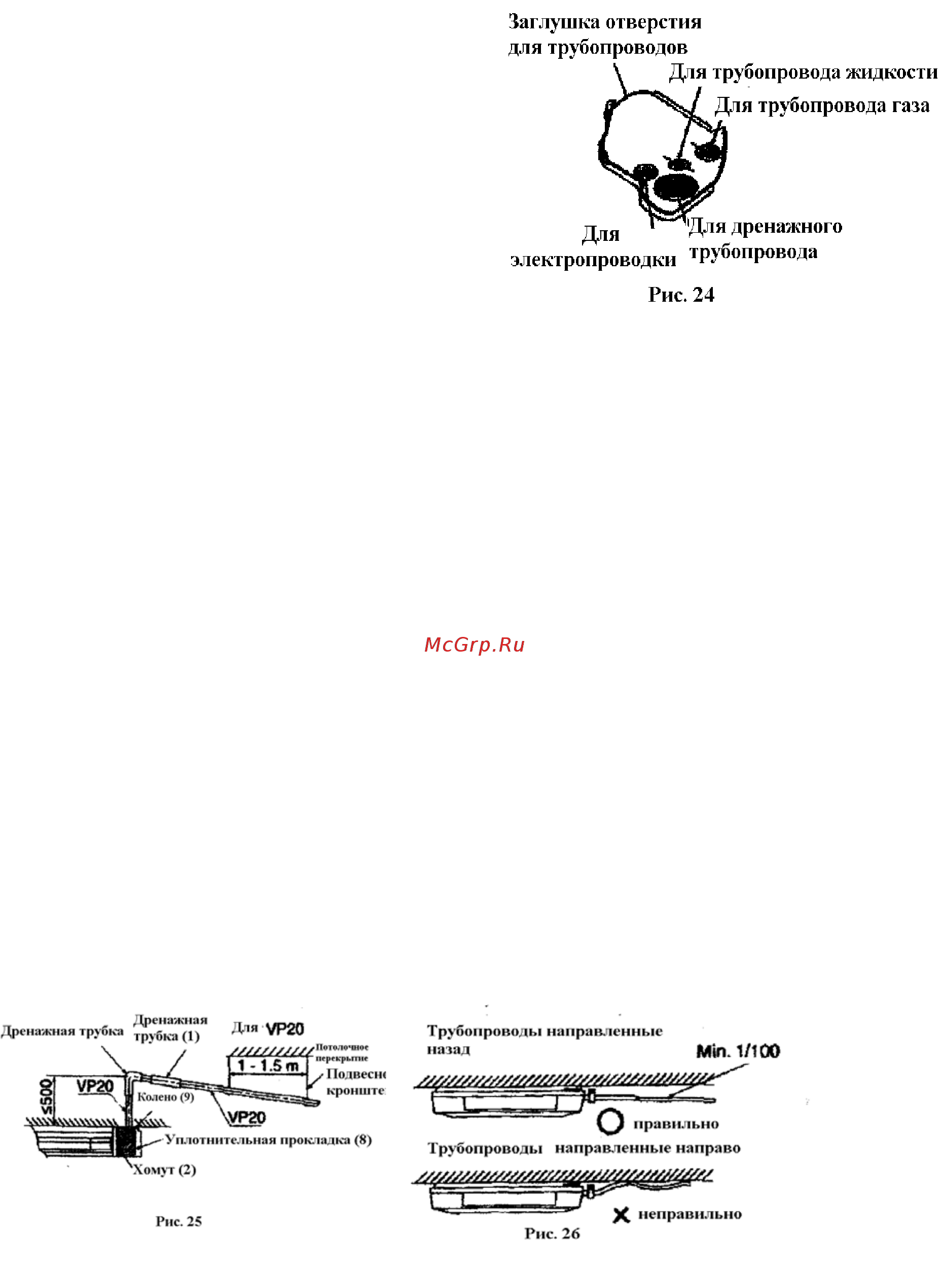

(рис. 24). Это необходимо сделать

для того, чтобы не допустить

проникновения в блок насекомых и

мелких животных.

• Оставшиеся щели необходимо зашпаклевать во избежание попадания пыли во

внутренний блок.

7. МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА

1. Произведите монтаж дренажного трубопровода (рис. 25).

Монтаж дренажного трубопровода необходимо производить таким образом, чтобы

обеспечить наиболее эффективный отвод воды. Присоединение труб можно

производить с трех различных направлений.

• Используйте трубы с диаметром, который равен, либо превышает (за

исключением идущей вверх) диаметр соединительного патрубка (виниловая

труба, номинальный диаметр 20 mm, наружный диаметр 26 mm).

• Дренажная трубка должна быть короткой и находиться под уклоном (угол

наклона не менее 1/100) с тем, чтобы предотвратить образование воздушным

пробок. (Рис. 26).

• Чтобы предотвратить прогибы дренажной трубки, необходимо установить

фиксаторы – подвесные кронштейны на расстоянии 1-1,5м друг от друга. (См.

рис. 25).
