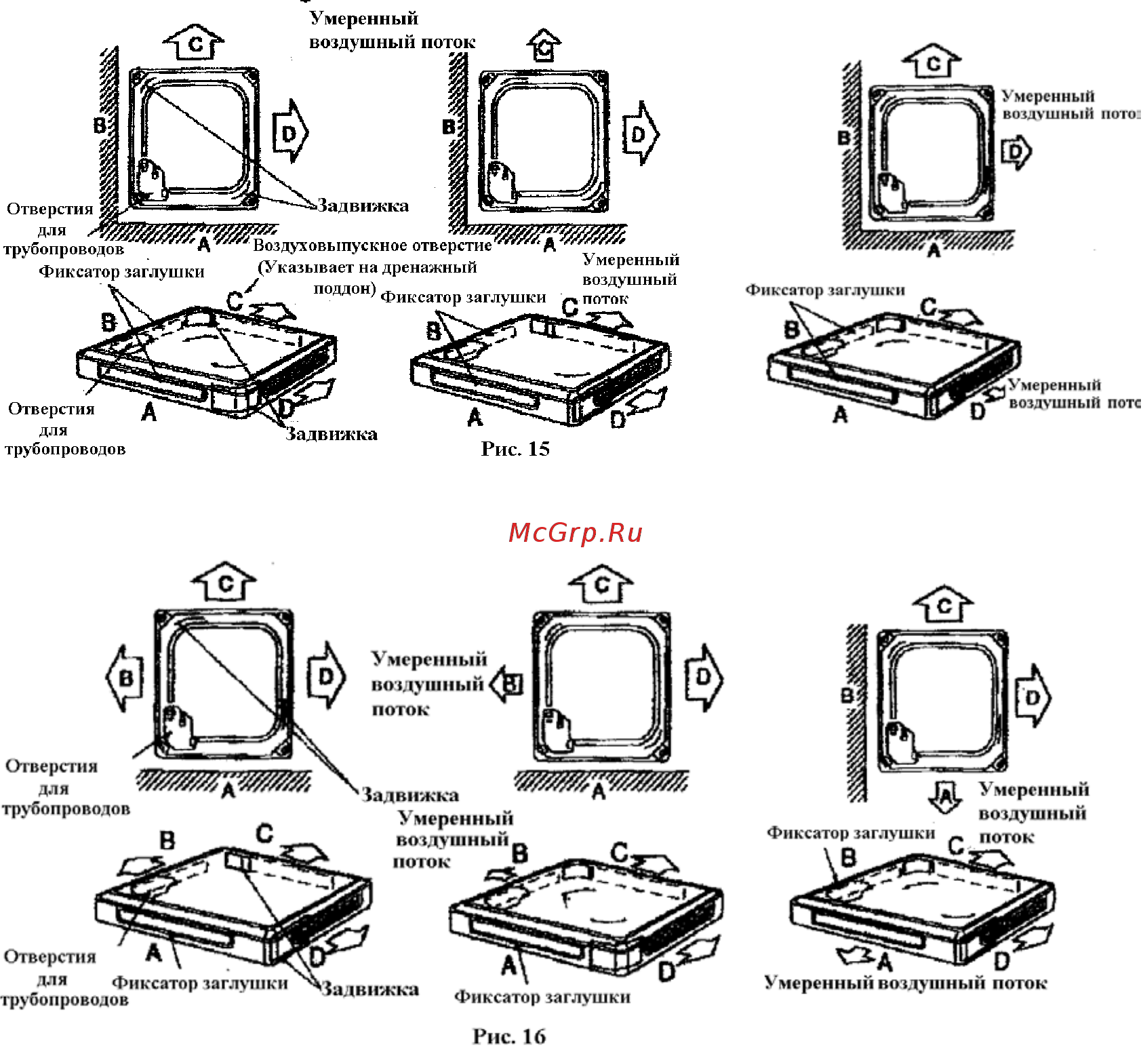

Распределение воздуха в двух направлениях (См. рис 15).
Вид сверху.
Распределение воздуха в трех направлениях (См. схему 16).
[Высота потолка]
Внутренний блок может быть установлен на потолочном перекрытии высотой до 3,5
метров. Тем не менее, при монтаже на высоте более 2,7 м. возникает необходимость
производить установку параметров при помощи пульта дистанционного управления.
См. раздел «Установка параметров» и инструкцию по монтажу декоративной панели.
Монтируйте блок так, чтобы высота расположения нижней панели составляла более 2,5
метров, чтобы исключить случайное касание блока.
5. МОНТАЖ ВНУТРЕННЕГО БЛОКА
Легче сначала установить дополнительные комплектующие, а затем сам внутренний
блок. В ходе монтажа пользуйтесь комплектующими и деталями производства нашей
компании.
1. Наденьте верхние шайбы и гайки на анкерные болты
