• Используйте фиксаторы шайб (5), чтобы не допустить их падения. Подвесьте
блок при помощи подвесных кронштейнов со стороны А и наденьте нижние
шайбы и гайки на анкерные болты с этой стороны.

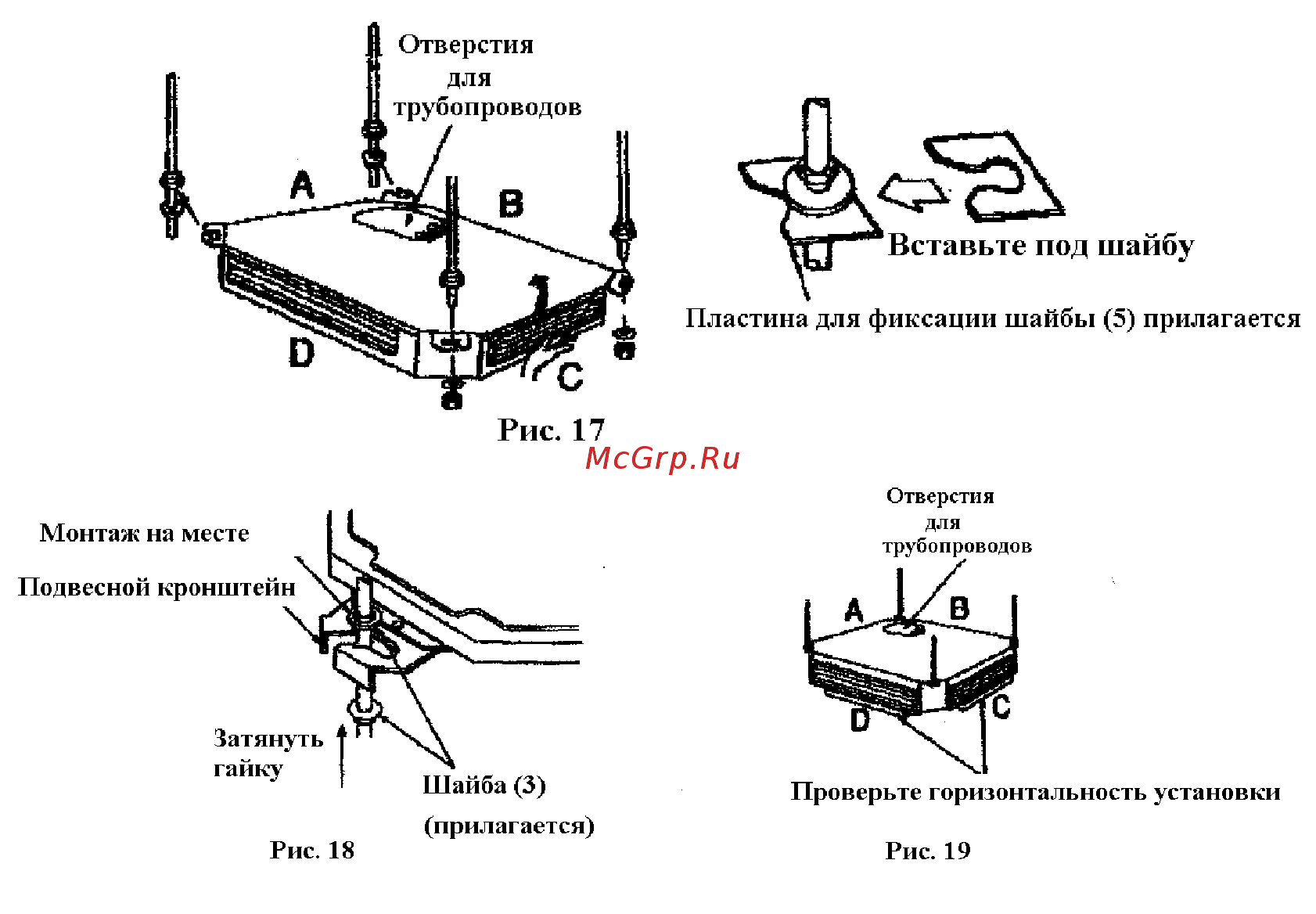

(См. рис 17).
2. Произведите монтаж внутреннего блока (См. рис. 18)
• Зафиксируйте положение блока со стороны А
• Подвесьте вторую сторону блока при помощи подвесных кронштейнов и
зафиксируйте нижние шайбы и гайки.
3. Проверьте горизонтальность установки со стороны С и D. (См. рис. 19).
ВНИМАНИЕ
• Не подвергайте внешним воздействиям подвижную заслонку в ходе монтажа, так
как можете повредить её.
• Внутренний блок оборудован дренажным насосом и поплавковым выключателем.
Проверьте горизонтальность установки блока во всех четырех углах с помощью
водяного уровня или виниловой трубки.
(Монтаж блока под наклоном может привести к поломке поплавкового
выключателя и как следствие к течи воды.)
4. Выньте фиксаторы шайб (5), использованные для недопущения их падения и
затяните верхние гайки.
