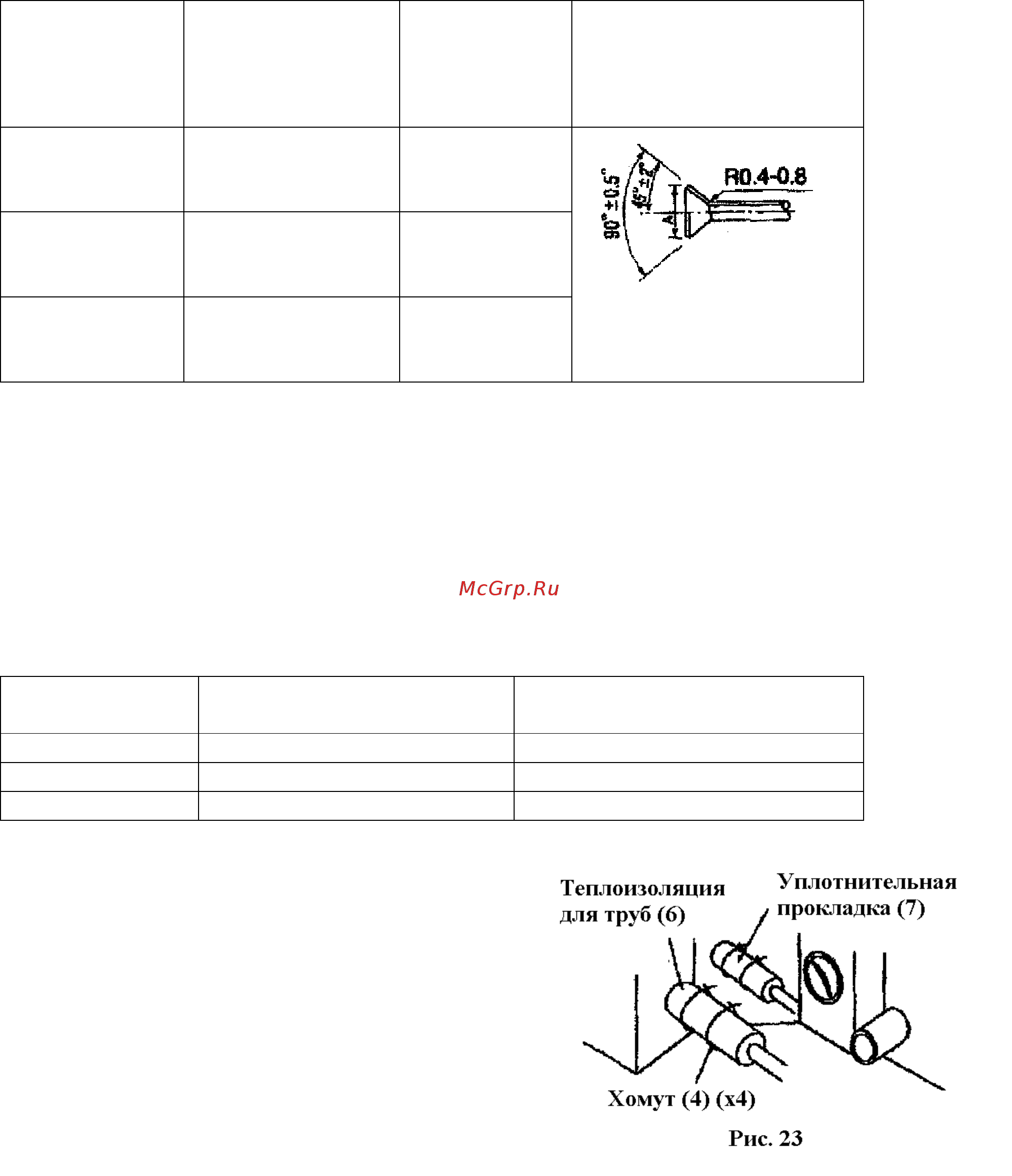

Таблица 2

Диаметр трубы Момент затяжки Диаметр

развальцовки

(mm)

Форма развальцовки

9.5 3270~3990N·cm

(333~407 kgf·cm)

12.0~12.4

15.9 6180~7540N·cm

(630~770 kgf·cm)

18.6~19.0

19.1 9720~11860N·cm

(990~1210 kgf·cm)

22.9~23.3

В том случае если у Вас нет динамометрического ключа, используйте следующий

метод. После завершения работ, убедитесь в отсутствии течи. Когда Вы затягиваете

накидную гайку при помощи гаечного ключа важно отметить, когда момент затяжки

начинает резко возрастать. С этого момента дальнейшую затяжку следует производить

под углом, показанном в приведенной ниже таблице.

Таблица 3

Диаметр трубы Угол дальнейшей затяжки Рекомендуемая длина плеча

инструмента

9.5 (3/8") 60-90 градусов Около 200 mm

15.9 (5/8") 30-60 градусов Около 300 mm

19.1 (3/4") 20-35 градусов Около 450 mm

• В обязательном порядке произведите работы

по теплоизоляции в местах подсоединения

труб после проверки на отсутствие течи (рис.

23). Используйте прилагаемый изоляционный

материал для соединений (6) и (7). Закрепите

оба конца при помощи хомутов.

2. Для труб направленных вверх и направо.

• Направленные вверх и направо трубы легко

монтируются при помощи соединительных

изогнутых инструментов из числа

дополнительных комплектующих.

• При монтаже направленных вверх труб
