Daikin FUY100FJV1 [31/38] Установка угловых заглушек и воздухозаборной
![Daikin FUY100FJV1 [31/38] Установка угловых заглушек и воздухозаборной](/views2/1697473/page31/bg1f.png)
31

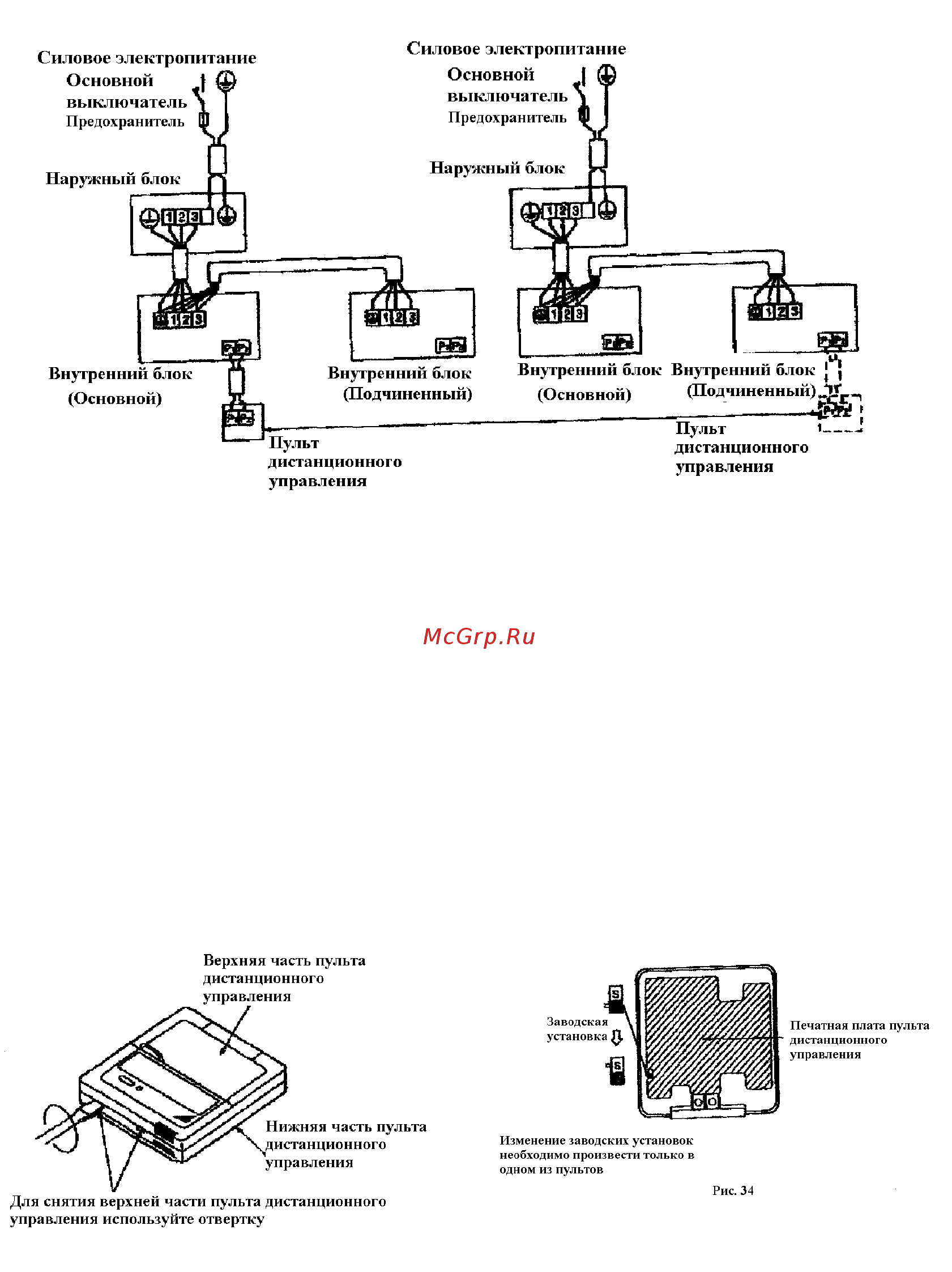

7. Управление с помощью двух пультов
(Управление одним внутренним блоком с помощью двух пультов)
• Из двух пультов управления один должен быть основным «МAIN», а другой
вспомогательным «SUB».
Переключение пультов «основной»/«вспомогательный»
1. Вставьте конец шлицевой отвертки в паз между верхней и нижней частью пульта,
аккуратно приподнимая верхнюю часть, снимите ее как показано на рисунке 33.
(Печатная плата пульта управления находится в верхней части пульта
дистанционного управления).
2. Установите переключатель MAIN/SUB на плате одного из пультов дистанционного
управления в положение «S». (Переключатель другого пульта оставьте в положении
«М»). (См. рис. 34).
Рис. 33
11. УСТАНОВКА УГЛОВЫХ ЗАГЛУШЕК И ВОЗДУХОЗАБОРНОЙ
РЕШЕТКИ
• Вставьте угловые заглушки и зафиксируйте их при помощи винтов. (Винты
прикреплены к угловым заглушкам при помощи липкой ленты).
