Daikin FUY100FJV1 [10/38] Подготовка перед монтажом

Направление трубы хладагента

- Назад (Прямая труба)

- Направо (Необходимо колено)

Направление труб хладагента вертикально вверх возможно во всех моделях.

3. Используйте для монтажа анкерные болты. Проверьте прочность потолочного

перекрытия, может ли оно выдержать вес внутреннего блока. Если прочность

вызывает сомнения, укрепите потолочное перекрытие перед монтажом

оборудования. (Монтажные отверстия указаны на монтажной схеме. С учетом

этого, проверьте наличие мест, нуждающихся в укреплении).

4. ПОДГОТОВКА ПЕРЕД МОНТАЖОМ

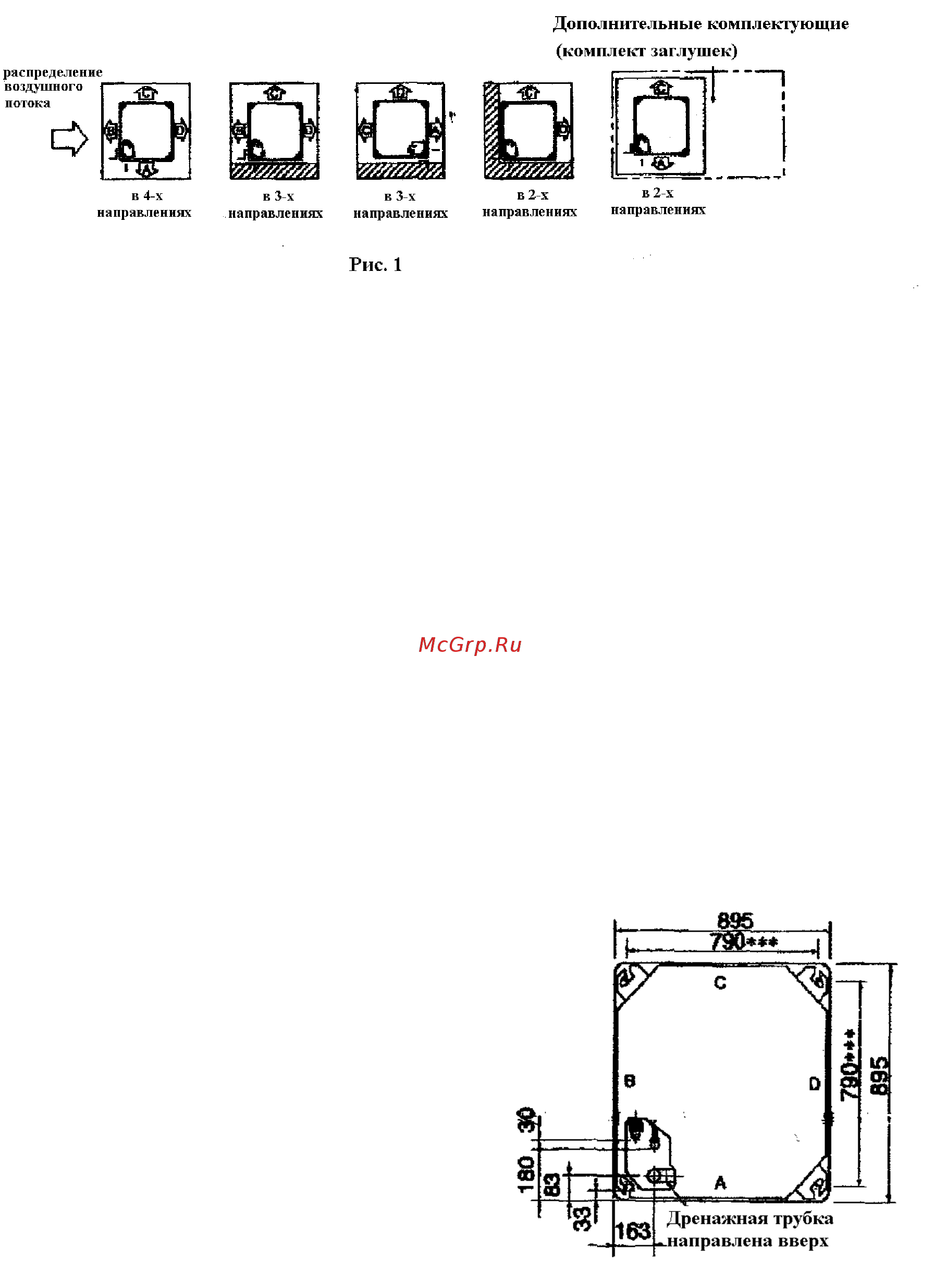

1. Распределение воздуха в четырех направлениях

1. Соотношение отверстий для внутреннего

блока, анкерных болтов, трубопровода и

электропроводки. (См. схему 2).

(Вид сверху)

* размеры в ( ) для моделей 100 и 125

*** Отверстия для анкерных болтов

2. Проделайте отверстия для анкерных

болтов, трубопровода хладагента,

дренажного трубопровода и

электропроводки. (См. рис. 3).

• Места расположения отверстий

обозначены на монтажной схеме.

Определите места, где необходимо проделать

отверстия в потолке и сделайте их.
