11

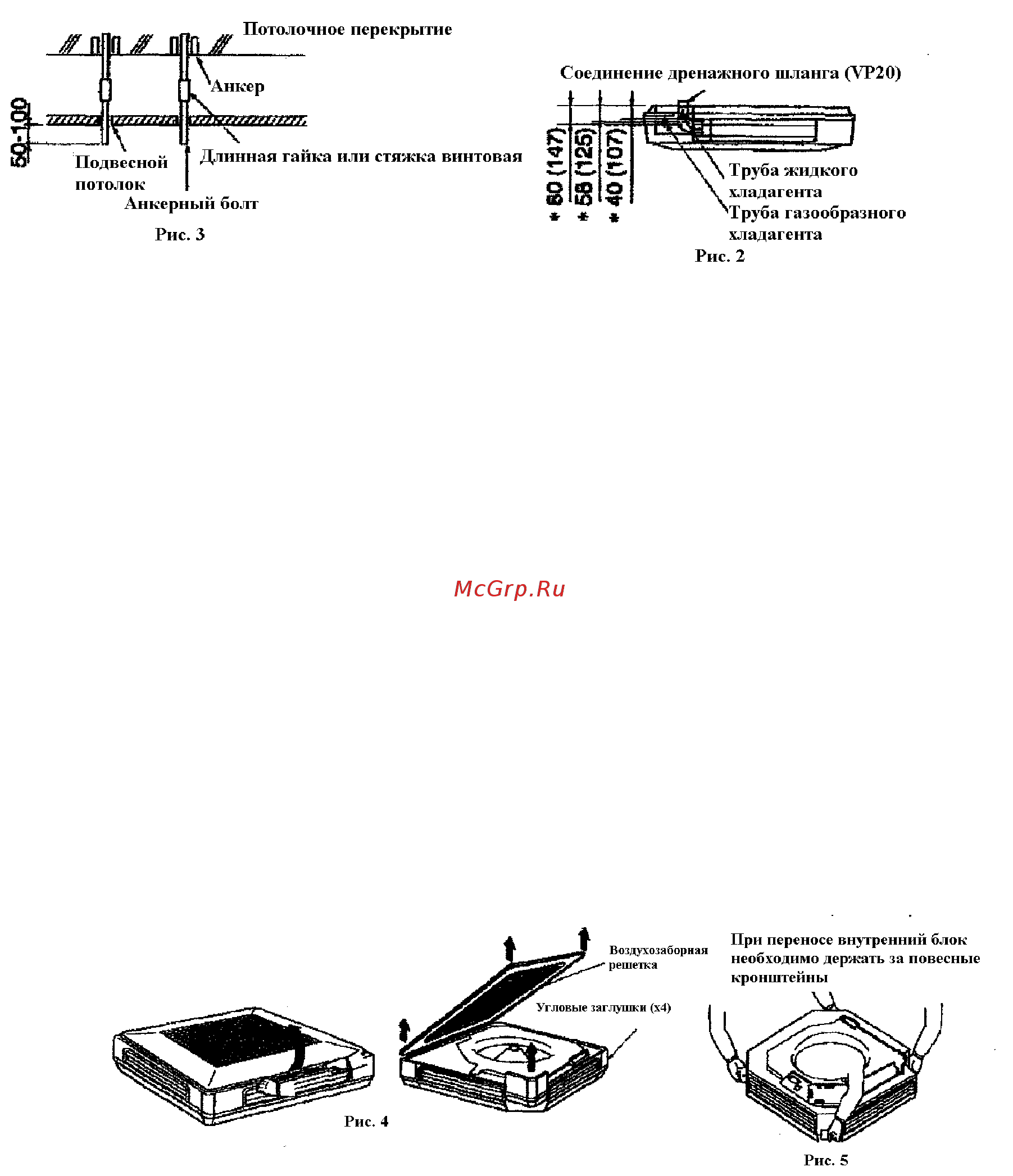

ПРИМЕЧАНИЕ:
• Все вышеперечисленные элементы относятся к запчастям местной поставки
(Используйте болты М8 или М10)
Для существующих перекрытий используйте анкеры, а для новых перекрытий
используйте потайную вставку, потайной анкер или другие дополнительные
комплектующие, чтобы укрепить потолок, для того, чтобы он мог выдержать вес блока.
Отрегулируйте расстояние до подвесного потолка, прежде чем выполнять дальнейшие
действия.
3. Отсоедините воздухозаборную решетку и угловые заглушки от внутреннего блока.
• Отсоедините воздухозаборную решетку. (См. рис. 4 и 5).
• Задвиньте фиксаторы вдоль воздухозаборной решетки внутрь (по
направлению стрелок) и поднимите вверх
• Откройте воздухозаборную решетку на 45° и отсоедините от блока.
• Отсоедините угловые заглушки.
