12

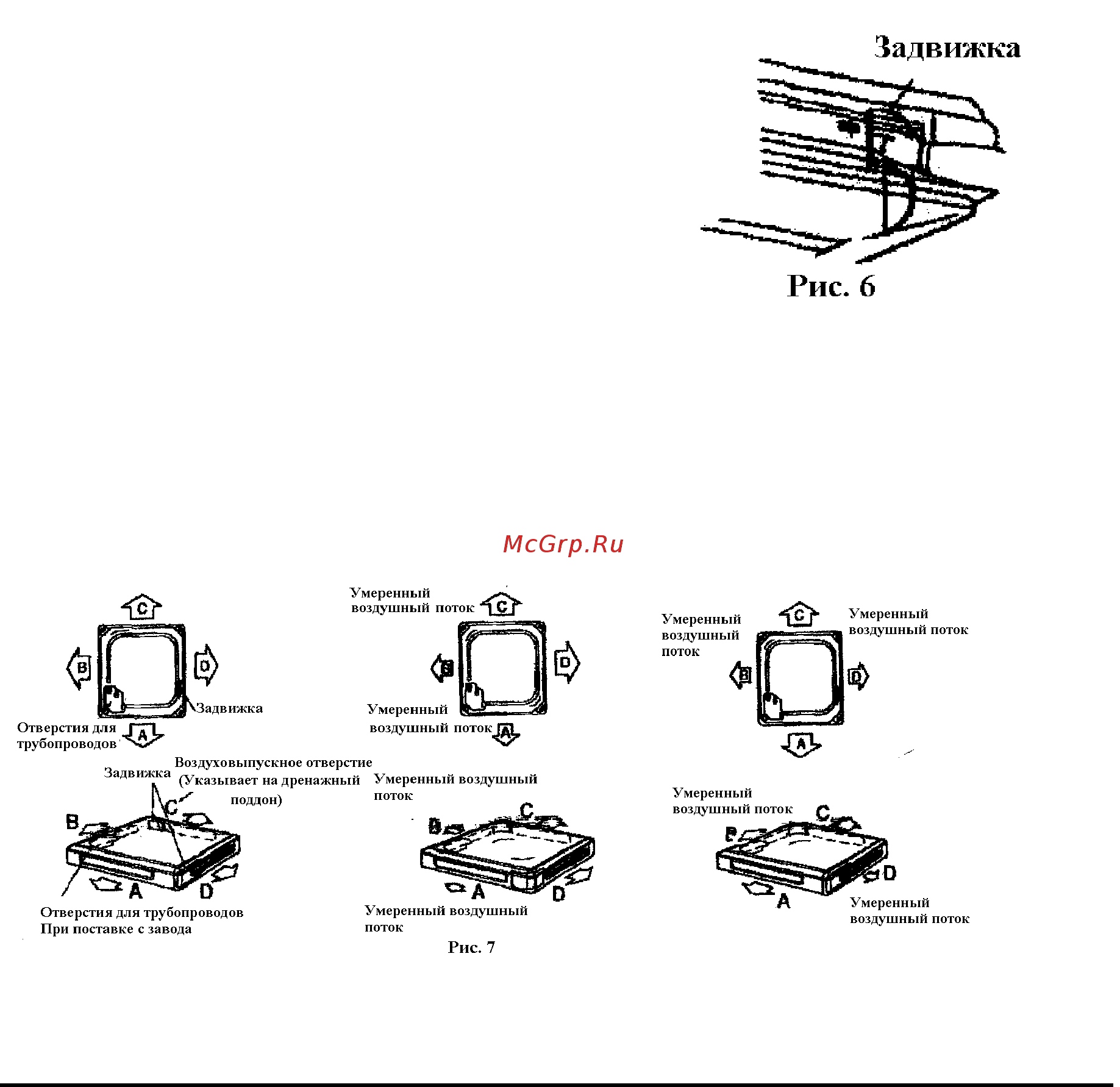

[Как изменить интенсивность воздушного
потока]
• При поставке блока с завода, задвижки
воздуховыпускных отверстий С и D
закрыты, так что интенсивность
воздушного потока одинакова во всех
четырех направлениях.
• Интенсивность воздушного потока
можно изменить при помощи заслонок.
(См. Рис. 6 и 7).
ПРИМЕЧАНИЕ:
Вид сверху
ВНИМАНИЕ
Не касайтесь ребер теплообменника!
[Высота потолка]
Внутренний блок может быть установлен на потолочном перекрытии высотой до 3,5
метров. Тем не менее, при монтаже на высоте более 2,7 м. возникает необходимость
производить установку параметров помощи пульта дистанционного управления. См.
раздел «Установка параметров» и инструкцию по монтажу декоративной панели.
Монтируйте блок так, чтобы высота расположения нижней панели составляла более 2,5
метров, чтобы исключить случайное касание блока.
2. Распределение воздуха в 2-х и 3-х направлениях
Распределение воздуха в 2-х и 3-х направлениях необходимо установить при помощи
пульта дистанционного управления (см. раздел «Установка параметров»).
