Teka IR 622 [10/32] Рус
![Teka IR 622 [10/32] Рус](/views2/1069844/page10/bga.png)

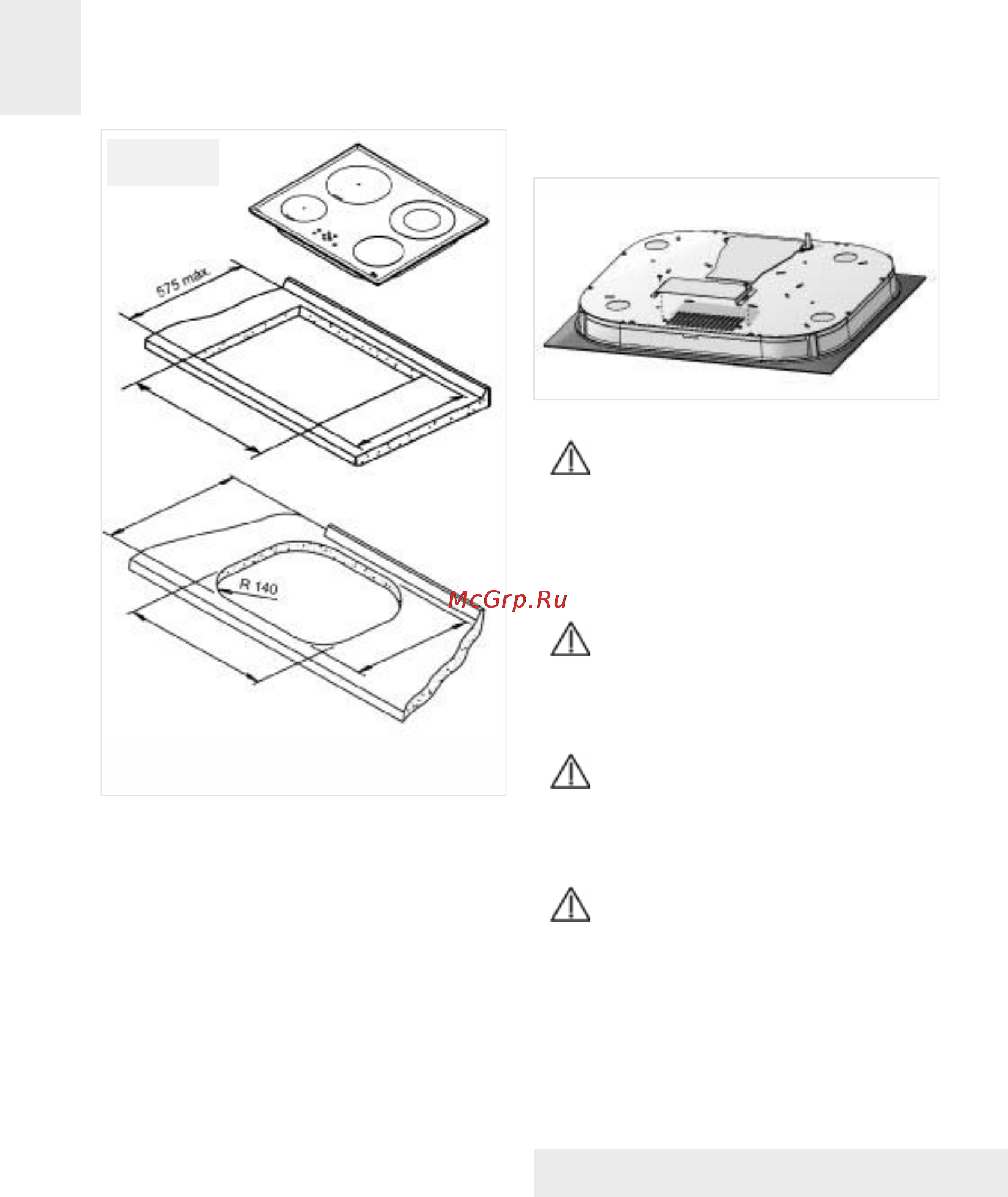

УСТАНОВКА ВОЗДУШНОЙ ТРУБЫ
(МОДЕЛИ IR 604)
После этого воздушная труба будет опираться
на заднюю сторону варочной панели.
Внимание:
Закрепление варочной панели
РУС
12
Рис. 3
Рис. 2
Модель IR 604e.
5
7
5
m
a
x
.
W
L
Размеры L (длина) и W (ширина) приведены в
таблице «Габаритные размеры и характеристики»
в разделе технической информации.
Монтажные
отверстия
W
L
Если устанавливается вентилируемая
духовка, не забывайте, что данная
варочная панель сертифицирована для
работы только с фирменными духовками
ТЕКА.
При манипуляциях с варочной
панелью перед ее установкой необхо-
димо осторожно обращаться с ней,
поскольку в панели может быть
выступающая часть или острый край,
которые могут быть причиной
травмы.
При установке секций или
каких-либо устройств над панелью
следует закрывать ее доской, чтобы
не повредить стекло случайным
ударом или тяжелым предметом.
Клеи, используемые в изготов-
лении кухонных секций и в приклеи-
вании декоративного ламината на
рабочую поверхность, должны
выдерживать температуры до 100 C.
Компания Тека не берет на себя
ответственность за любое неправиль-
ное функционирование или повреж-
дение варочной панели, вызванное ее
неверной установкой.
Оставьте пространство перед шкафчи-
ком, чтобы горячий воздух мог отводить-
ся надлежащим образом. Проем должен
иметь минимальную высоту 5 мм.
Продольная сторона должна совпадать с
шириной шкафчика.
ПОМНИТЕ, ЧТО ГАРАНТИЯ НЕ
РАСПРОСТРАНЯЕТСЯ НА СТЕКЛО,
ЕСЛИ ОНО ПОСТРАДАЛО ОТ СИЛЬНО-
ГО УДАРА ИЛИ ОТ НЕСООТВЕТСТВУЮ-
ЩЕГО ИСПОЛЬЗОВАНИЯ.
Следует оставить за шкафчиком зазор в
20 мм, чтобы обеспечить прохождение
холодного воздуха (см. рисунок 1).
Установите трубу на отверстие для
воздуха так, чтобы воздушный клапан
был направлен в сторону передней
части варочной панели, и закрепите
трубу винтами, входящими в комплект
поставки.
После подгонки соответствующего
зазора необходимо поместить уплотни-
тельную шайбу на нижнюю сторону
стекла. Нельзя прокладывать силикон
между стеклом и рабочей
о
