РЕГУЛИРОВКА
Перед тем как приступать к работам по
регулировке, необходимость в которых
может возникнуть при установке, или при
переналадке прибора следует отключить
прибор от сети.
По окончании регулировки или
предварительной регулировки следует
восстановить пломбы.
Производить регулировку первичного
потока воздуха на наших конфорках не
обязательно.
9) РЕГУЛИРОВКА ВЕНТИЛЕЙ
Регулировка «Минимума» выполняется
следующим образом:
- зажгите конфорку и установить ручку в
положение «Минимум» (маленькое пламя рис. 1).

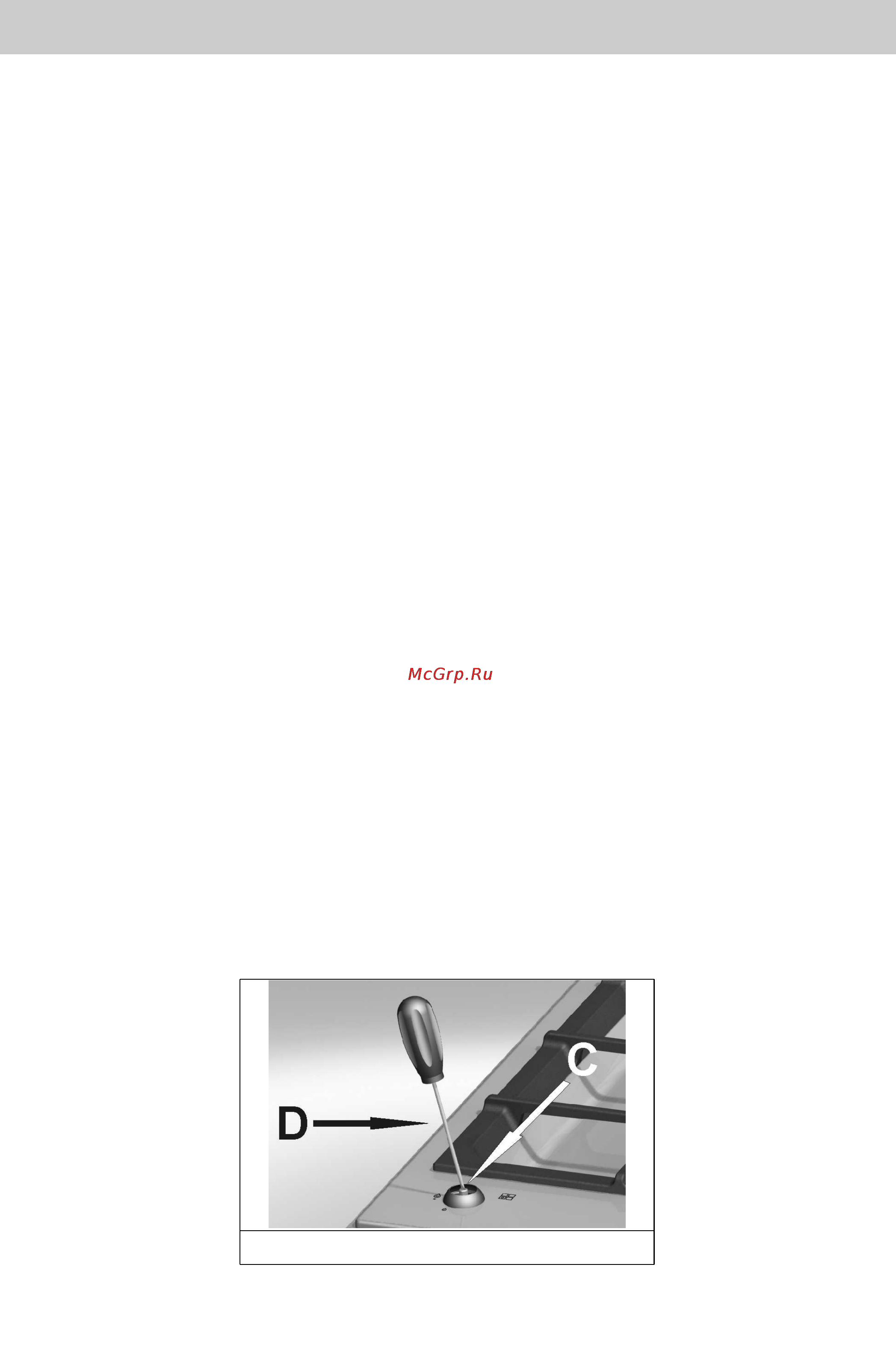

- Снимите ручку вентиля „М” (рис. 12), которая
просто надевается на стержень и больше
ничем не закреплена.
- Вставьте маленькую отвертку „D” в отверстие
„С” (рис. 12) и поворачивайте вправо или
влево стопорный винт, до тех пор, пока пламя
конфорки не отрегулируется до
соответствующего положению «Минимум».
Проверьте, чтобы при быстром переходе из
положения «Максимум» в положение
«Минимум» пламя не гасло.
Подразумевается, что вышеописанная
регулировка производится только с
конфорками, предназначенными для газа
типа G20, в то время как при регулировке
конфорок для газа типа G30 винт должен
быть закручен до конца (по часовой
стрелке).
12
РИС. 12
