8) ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ
Необхідно виконати електричне
підключення відповідно до діючих правил
та нормативних положень.
Перед підключенням пересвідчитись, що:
- навантаження Вашого обладнання та
розеток відповідає максимальній потужності
апарата (див. розпізнавальну етикетку внизу
коробки).
- Pозетка або електрообладнання мають
ефективне заземлення згідно з діючими
нормативними положеннями. За
недотримання цих правил Виробник ніякої
відповідальності не несе.
Підключення до електромережі за
допомогою розетки:
- приєднати до шнура живлення “С” (якщо
немає в комплекті) штепсельну вилку
відповідно до навантаження, вказаного на
етикетці (мал. 11).

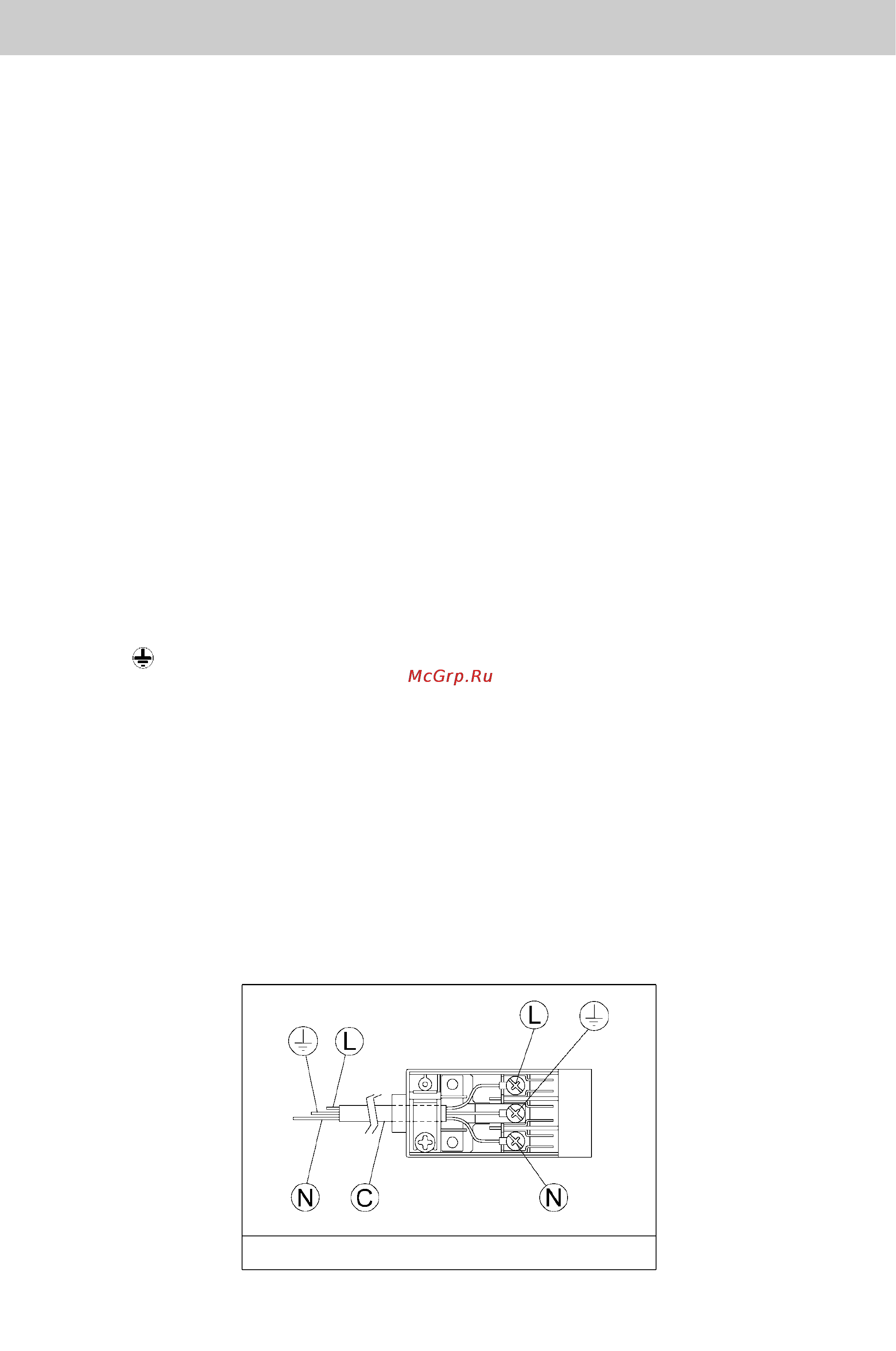

- З”єднати проводи, як зображено на схемі
мал. 11, дотримуючись нижченаведеного:
Буква L (фаза) – провід коричневий;
Буква N (нуль) – провід голубий;
Заземлення – провід зелено-жовтий.
- Шнур живлення повинен бути розміщений
таким чином, щоб в жодному місці не
перегрівався до температури 75 K.
- Для підключення не використовуйте
адаптери, подовжувачі і таке інше, що може
спричинити пошкодження електрообладнання
внаслідок перегрівання.
- Пiсля вбудовування розетка мае знаходитися у
легкодоступному мicцi.
Пряме підключення до електромережі:
- встановити між приладом та
електромережою неполярний перемикач,
розрахований на відповідне навантаження
приладу, мінімальна відстань між контактами
якого = 3мм.
- Пам`ятайте, що заземлювальний провід не
повинен перемикатись перемикачем.
- Як альтернатива, електропідключення можна
захистити за допомогою диференціального
перемикача високої чутливості.
Наполягаємо на підключенні
заземлювального проводу зелено-жовтого
кольору до ефективного заземлення.
ПОПЕРЕДЖЕННЯ:
всі наші прилади були розроблені та зібрані
згідно з європейськими нормами EN 60 335-1,
EN 60 335-2-6 ma EN 60 335-2-102 з
урахуванням відповідних поправок.
Прилад також відповідає нормативним
положенням Європейських Директив:
- С Е Е 2 0 0 4 / 1 0 8 / C E с то с о в н о
електромагнітної сумісності.
- СЕЕ 2006/95 стосовно електричної
безпеки.
УСТАНОВЛЕННЯ
МАЛ. 11
28
