14
Инструкции по монтажу
RU
Montageanweisung
Инструкции по технике безопасности
для монтажника кухонных устройств
Установка
•
Облицовочные панели, клеи и поверхности из пластика
близкорасположенной мебели должны быть
термостойкими (выдерживать температуру свыше 75
°
С).
Если облицовка и поверхности не достаточно
термостойкие (например, пластик для ремонта и отделки
жилых помещений), они могут деформироваться или
оплавиться.
•
При монтаже варочной панели убедитесь, что все
электрические провода и контакты, находящиеся под
напряжен
ием, имеют надежную неповреждённую
изоляцию.
•
Допускается использование нащельных реек,
изготовленных из древесины, между стеной и рабочей
поверхностью за варочной панелью, если минимальные
зазоры соответствуют указанным на схеме установки
оборудования.
•
Минимальные зазоры профиля варочной панели
относительно задней стены должны выдерживаться в
соответствии со схемой установки оборудования.
•
При монтаже
панели в непосредственной близости к
высокому шкафу для посуды необходимо обеспечить
между ними безопасное расстояние не менее 40 мм.
Боковая поверхность шкафа должна быть облицована
термостойким материалом. Но с учетом
эксплуатационных требований, расстояние должно быть
не менее 300 мм.
•
Расстояние между варочной панелью и вытяжным
колпаком должно быть не менее указанного в монтажной
инструкции на кухонн
ую вытяжку.
•
Упаковочные материалы (полимерная пленка,
полистирол, гвозди и т.п.) необходимо держать в местах,
недоступных детям, поскольку эти материалы
представляют собой потенциальную опасность.
Небольшие детали могут быть проглочены, а полимерная
пленка может стать причиной удушья.
Важно
•
При монтаже варочной панели над предметами кухонной
мебели (боковыми панелями, выдвижными ящиками и
т.п.) промежуточная полка должна вставляться с
минимальным расстоянием в 20 мм, чтобы предупредить
ее случайный контакт с нижней стороной варочной
панели. Промежуточная полка должна удаляться только
с помощью инструментов.
•
Чтобы не допустить возгорания, убедитесь в отсутствии
рядом с варочной панелью и
ли над ее поверхностью
горючих предметов, которые могут легко загореться или
взорваться под воздействием нагрева.

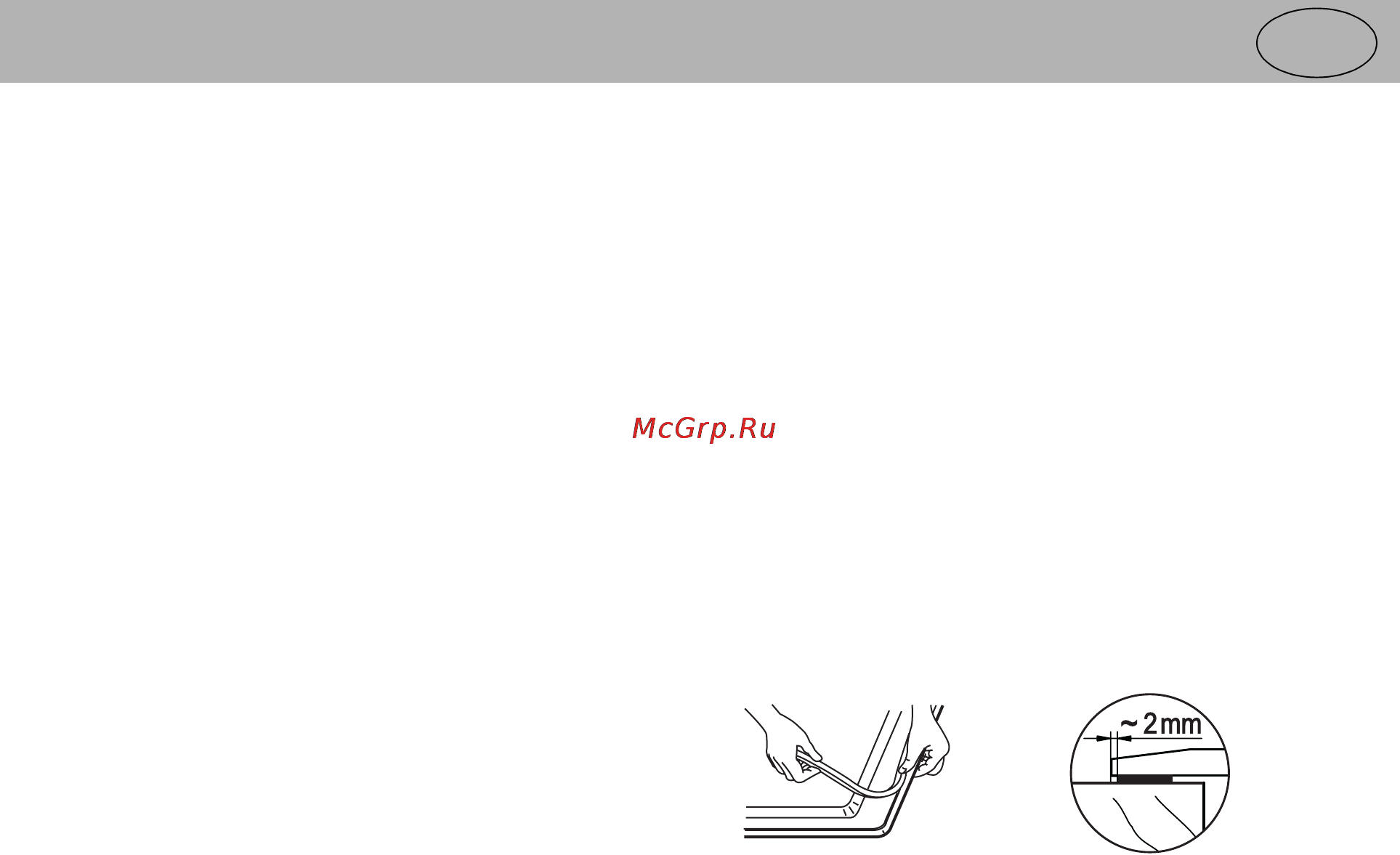

Изоляция варочной панели
Перед монтажом панели вставьте должным образом
изолирующую прокладку, поставляемую с панелью.
•
Никакие жидкости не должны просачиваться между краем
варочной панели и рабочей поверхностью или между
варочной панелью и стеной и вступать в контакт с
электротехническими устройствами.
•
При установке варочной панели на неровную рабочую
поверхность, например, на поверхность с керамическим
или аналогичным покрыт
ием (плитка и т.п.), изоляцию с
панели нужно удалить и сделать изоляцию из
пластичного изолирующего материала (герметика) между
варочной панелью и рабочей поверхностью.
•
Ни в коем случае не изолируйте варочную панель
при помощи строительного силиконового герметика!
Это сделает невозможным последующее снятие панели
без ее повреждения. Например в случае сервисного
вмешательства. Использование строительного
силиконового герметика является нарушением Правил
Установки и может послужить основанием в отказе в
гарантийной услуге, т.к. использование этого вещества
нарушает электростатические характеристики прибора, а
также его естественную вентиляцию. Используйте только
тот установочный комплект, который приложен к изделию
в отдельном пакете.
Вырез в рабочей поверхности
Аккуратно выпилите в рабочей поверхности проем пилой для
прямолинейной резки или фрезерным станком с верхним
расположением шпинделя. Края проема затем нужно
герметизировать специальным герметиком (не строительным),
чтобы через них не могла проникнуть влага или пыль от
материала столешницы и попасть внутрь прибора и повредить
электронику или конфорки.
Площадь вырезается в соответствии с приведенной
иллюстрацией.
Стеклокерамическая варочная панель дол
жна иметь ровную
горизонтальную опору. Любое искривление может привести к
разрушению стеклянной панели.
Убедитесь в соответствующей укладке изоляции варочной
панели.
