Teka GKST 60 DZ SLIDER [16/17] Инструкции по монтажу

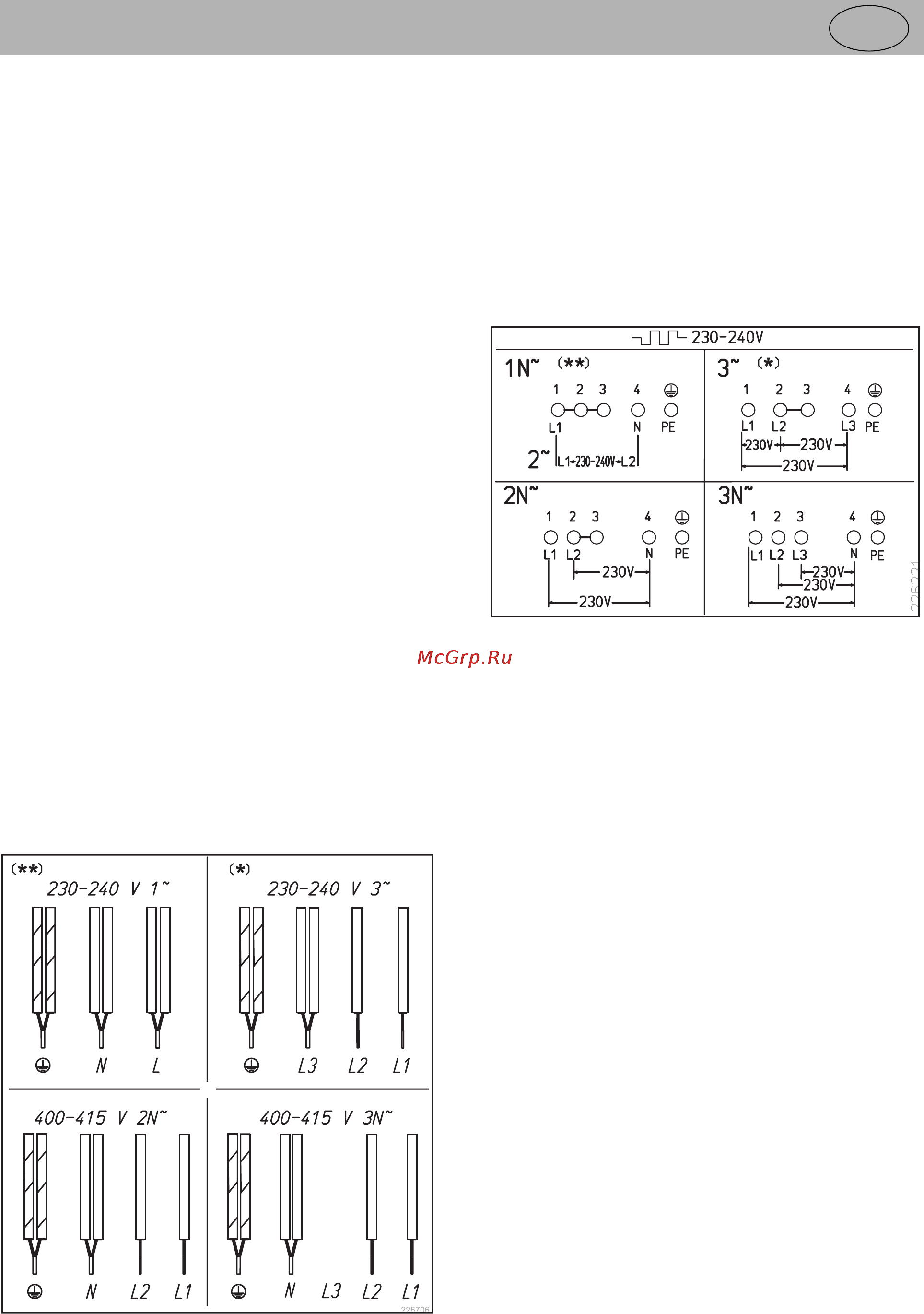

![Teka GKST 60 DZ SLIDER [16/17] Инструкции по монтажу](/views2/1069877/page16/bg10.png)
16
Инструкции по монтажу
RU
Электрические соединения
* Внимание! Особый источник питания 230 - 240 В 3~ !
При отсутствии в комплектации панели сетевого кабеля
Электрические соединения: 5-полюсное соединение
* Внимание! Особый источник питания 230 - 240 В 3~ !
Зеленый-желтый
Зеленый-желтый
синий
белый
коричневый
черный
Зеленый-желтый
Зеленый-желтый
синий
белый
коричневый
черный
Зеленый-желтый
Зеленый-желтый
синий
белый
коричневый
черный
Зеленый-желтый
Зеленый-желтый
синий
белый
коричневый
черный
•
Для подключения прибора отверните крышку
соединительного отсека с нижней стороны прибора,
чтобы получить доступ к контактным зажимам. После
подключения прибора установите крышку на место и
закрепите соединительный кабель зажимом без
натяжения.
•
Соединительный кабель должен быть, по крайней мере,
H05 RR-F.
•
Подключение прибора к электросети должен
производить квалифицированный электрик, который
имеет сертификацию на проведение такого рода
работ.
•
Соблюдать обязательные общие правила и нормы, а
также технические требования к подключению,
выпущенные местной энергоснабжающей организацией.
•
При подключении прибора к электросети следует
убедиться в наличии устройства, которое может
отключить его от всех фаз сети, с контактным окном
шириной не менее 3 м
м. В качестве отсечных устройств
могут использоваться защитные сетевые выключатели,
плавкие предохранители или контакторы.
При подключении или ремонте прибора отключайте его
от электросети одним из указанных
устройств.
•
Заземляющий провод должен иметь достаточную длину,
чтобы при случайном натяжении кабеля фазные провода
оказались бы натянутыми раньше, чем заземляющий
провод.
•
Любой ненужный кабель или из
быточная часть кабеля
должны убираться с монтажной площади под прибором.
•
Убедитесь, что напряжение сети соответствует
напряжению, указанному на паспортной табличке
прибора.
•
При монтаже прибора необходимо обеспечить полную
защиту от случайного контакта с напряжением.
•
Внимание! Неверное подключение может привести к
выходу из строя блока питания прибора.
Сетевые кабели, поставляемые с завода
•
Варочная
панель оснащена на заводе жаростойким
соединительным кабелем.
•
Подключение к электросети выполняется в соответствии
со схемой соединений, если только соединительный
кабель не имеет установленного разъема.
