Ecosoft RObust PRO [13/56] Ecosoft robust base model
![Ecosoft RObust PRO [13/56] Ecosoft robust base model](/views2/1699208/page13/bgd.png)
12 13
This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
INSTALLATION AND OPERATION GUIDELINES FOR REVERSE OSMOSIS SYSTEMS
ECOSOFT ROBUST 1000, ROBUST 1500, ROBUST PRO, ROBUST 3000
Puried water. Tube from pure water outlet to the puried water faucet.
Pressure tank. Not connected and mued.
Drain. Tube from the drain outlet to the drain saddle.
Inlet. Water supply tube from the water main.
Puried water. Tube from the pure water outlet to the puried water faucet.
Pressure tank. Tube from the tank outlet to the valve on the tank.
Drain. Tube from the drain outlet to the drain saddle.
Inlet. Water supply tube from the water main.
For simplicity of installaon, the input and output ports in all RObust systems are arranged in the
same order.

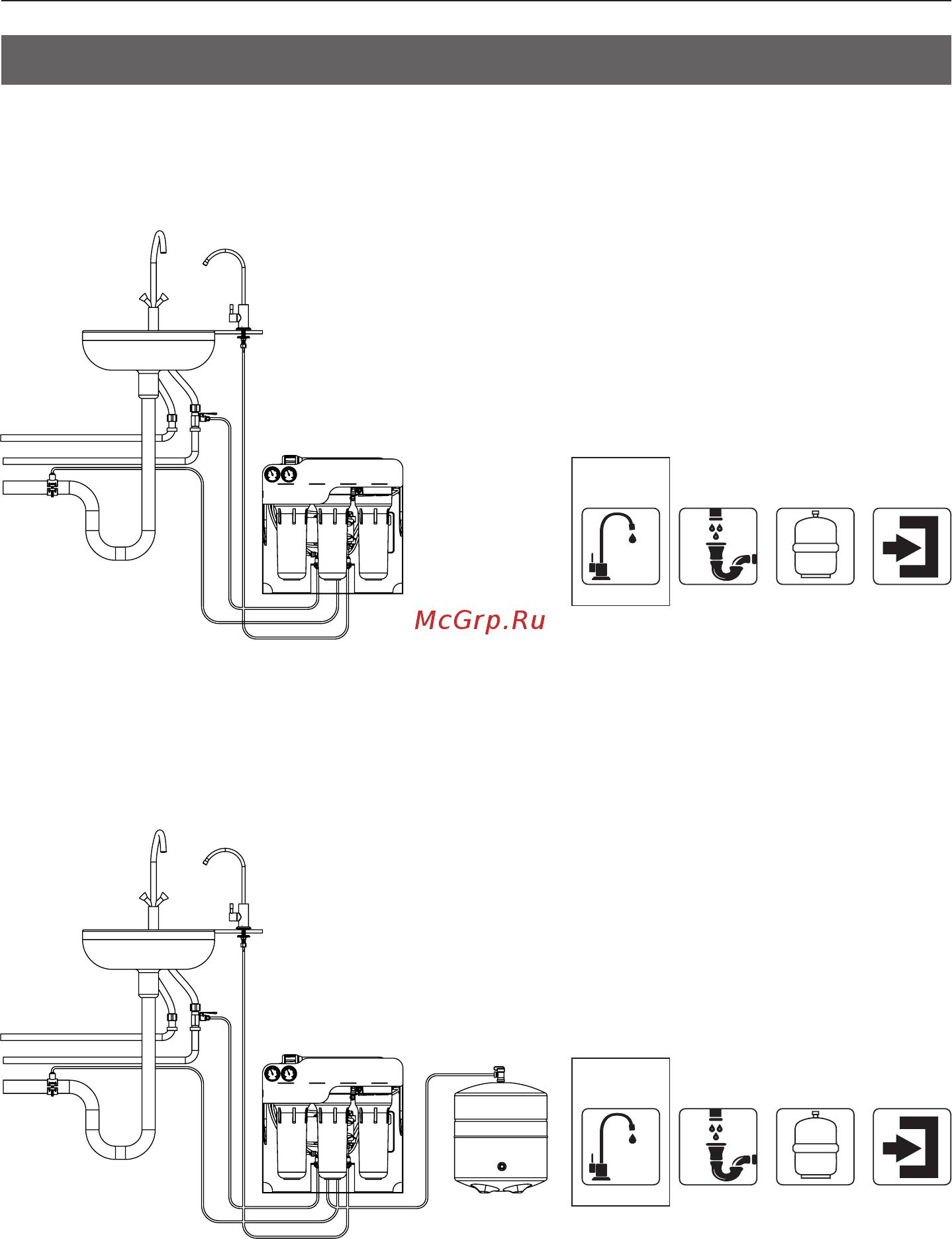

3. INSTALLATION DIAGRAMS
3.1. ECOSOFT ROBUST BASE MODEL
3.2. ECOSOFT ROBUST WITH PRESSURE TANK
Puried
water
Drain Tank Inlet
Puried
water
Drain Tank Inlet
