INSTALLATION AND OPERATION GUIDELINES FOR REVERSE OSMOSIS SYSTEMS
ECOSOFT ROBUST 1000, ROBUST 1500, ROBUST PRO, ROBUST 3000
1. APPLICATION
Robust reverse osmosis systems are designed for water puricaon using reverse osmosis
membranes — special semipermeable membranes that allow purifying tap water from all harmful
impuries, including nitrates and viruses (see Figure 1 below).
RObust is a mulstage direct ow ltraon system, which operates according to the following
scheme:
• Feed cold water rst undergoes pre-ltraon (1st pre-lter in the Robust 3000 system or 1st and
2nd pre-lters in other systems) where it is stripped of suspended parcles (rust, sand, hemp
strands etc.).
• The pressure booster pump feeds water to the reverse osmosis membranes mounted in parallel
or in series. If the supply of feed water is cut o or the input pressure is lowered below 0.15-0.2
bar, a low-pressure switch is triggered, closes the inlet valve and turns o the pump. Even when
the puried water faucet is opened, the system will not start unl the supply of feed water is
restored with sucient pressure.
• Permeate (puried water) goes to puried water outlet or pressure tank outlet (if installed),
passing through the carbon post-lter, and the concentrate — through the ow restrictor is
discharged into the drain.
• RObustPro system is equipped special RObustPro replacement lter allows to get water with
a small content of magnesium and calcium, which enhance the extracon of coee avor and
aroma components.
High pressure switch installed before the post-lter reads pressure in permeate line and starts the
reverse osmosis system when the pressure drops (due to taking of some water from the pressure
tank or opening puried water faucet). When the system switches on, entry solenoid valve is
opened and booster pump is powered up, which allows feed water into the system. When puried
water faucet is closed, pressure starts to build up, closes high pressure switch turns o the system.
On the Robust system front panel there are two pressure gauges. One shows the water pressure
aer the pre-lters, and the second shows the pressure aer the pump in the membrane unit.
The panel also provides informaon on requirements, recommendaons for resolving possible
problems if requirement are not met.

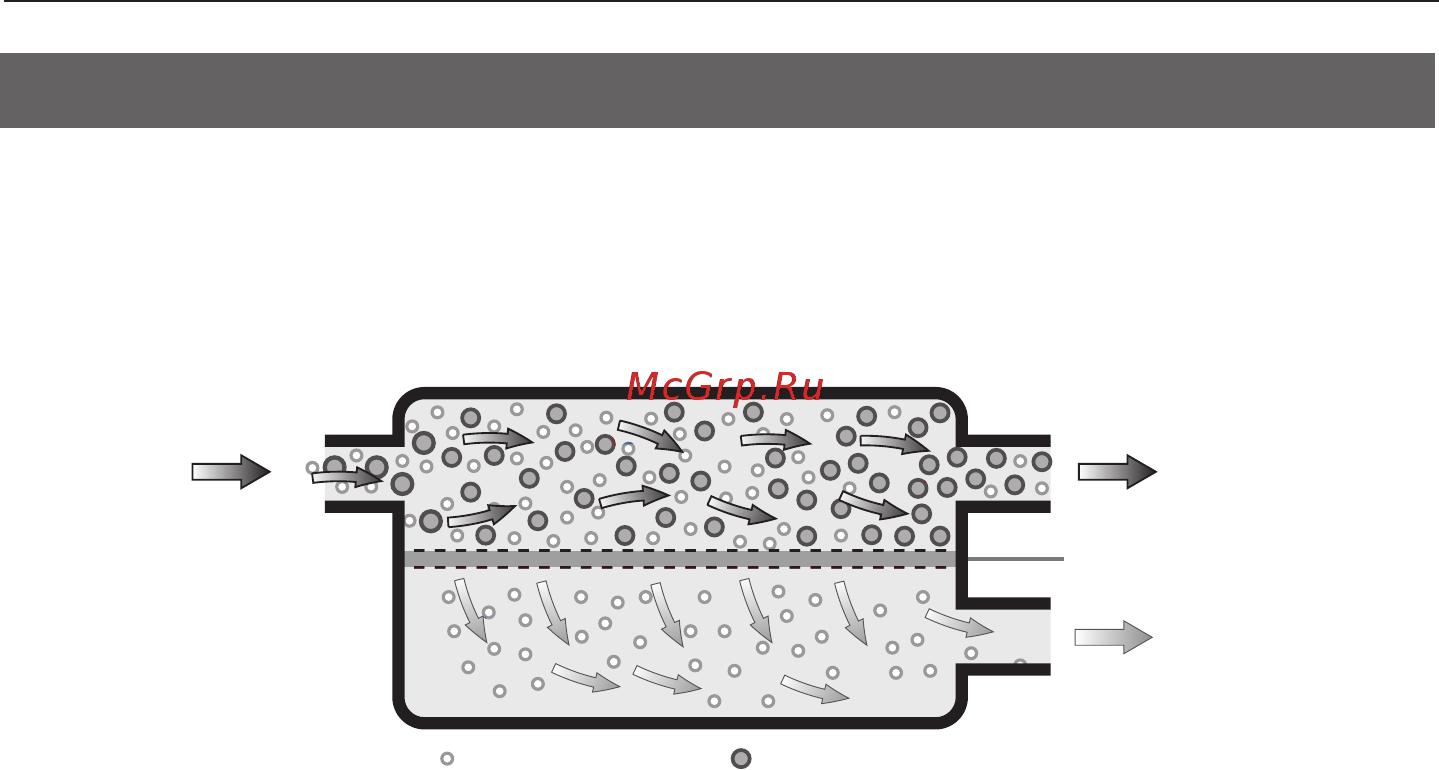

Figure 1. Reverse osmosis process illustraon
Tap water under
pressure
Concentrate
for disposal
Membrane
Water
molecules
Molecules of smaller
size, pure water
Larger molecules
