Установка DMX адреса.
При помощи дистанционного пульта управления (AL1321, аксессуар) возможно выбрать
режим работы прибора и задать стартовый адрес DMX.
Число DMX каналов, используемых для управления прибором, зависит от выбранного режима
работы.
Установку количества DMX каналов, используемых для управления светильником, и
присвоение стартового адреса DMX, возможно также произвести при помощи
вспомогательного многофункционального устройства Weezerd 1 (аксессуар, см. инструкцию
по эксплуатации Weezerd 1).
Режим DMX.
Число DMX каналов, используемых для управления прибором, зависит от выбранного режима
работы. В зависимости от ситуации для управления каждым прибором в версии RGBA
требуется 4, 5 либо 6 каналов DMX 512.
Для управления прибором в версии DW требуется 2 или 3 канала DMX 512.
Для управления прибором в версии MONOCHROME требуется 1 канал DMX 512.

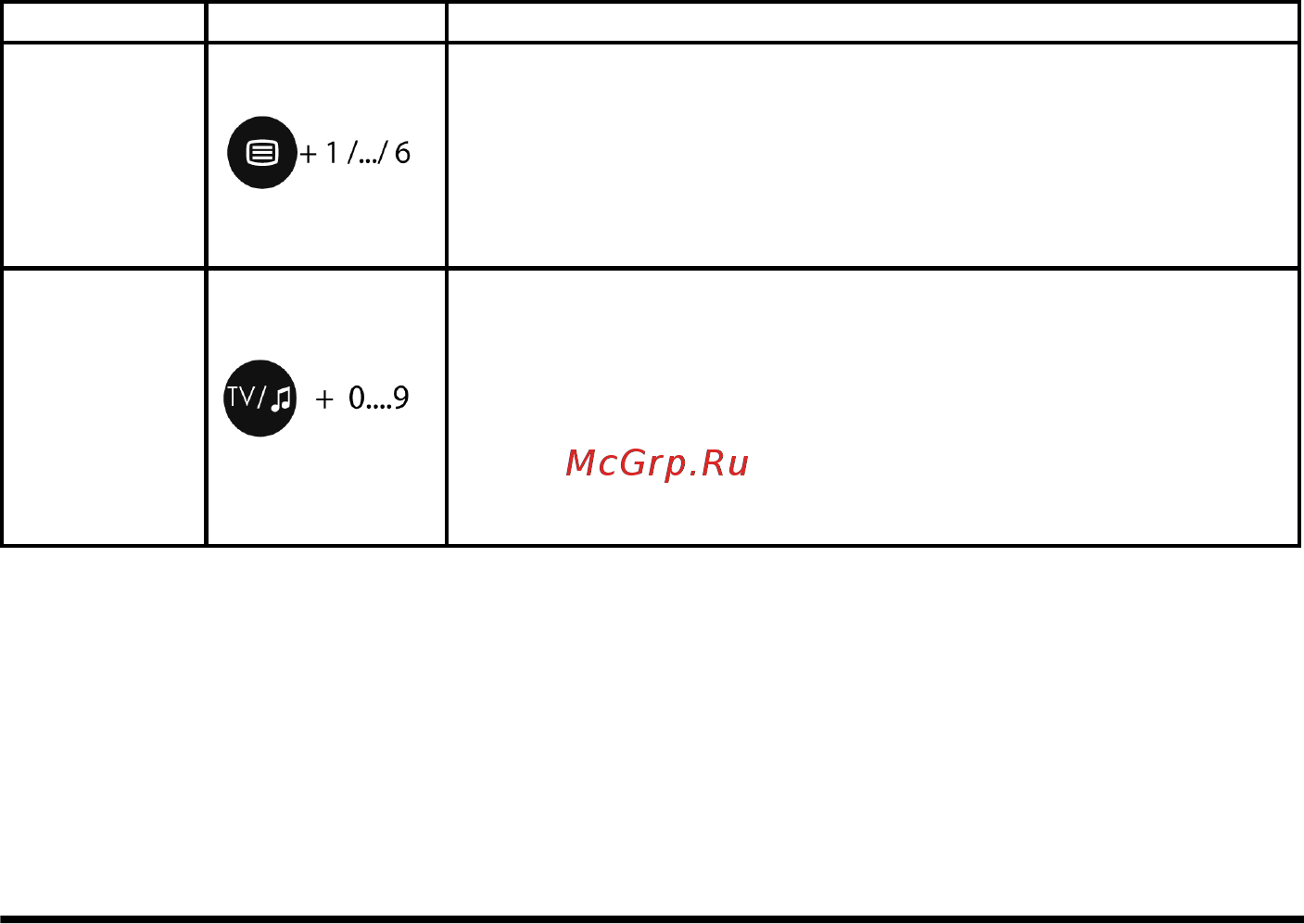

Функция Кнопка Описание
Выбор
количества
каналов
управления
Выбор количества каналов DMX (от одного до шести ),
используемых для управления. Если настройка данного
параметра выполнена корректно, двукратная вспышка
белых диодов прибора подтвердит правильность
произведенных действий.
Установка
стартового
адреса DMX
Вводимый DMX адрес должен содержать три цифры
(например 0 6 7). Если настройка стартового адреса DMX
выполнена корректно , трехкратная вспышка белых диодов
прибора подтвердит правильность произведенных
действий.
