Транспортировка.
Упаковочная картонная коробка не предназначена для использования более одного раза,
поэтому для последующей транспортировки световых приборов рекомендуется использовать
специализированный транспортировочный кейс.
Инсталляция.
Крепление.
Световой прибор может быть установлен на полу либо закрепляться на металлоконструкциях.
Прожектор предназначен для работы в произвольном положении.

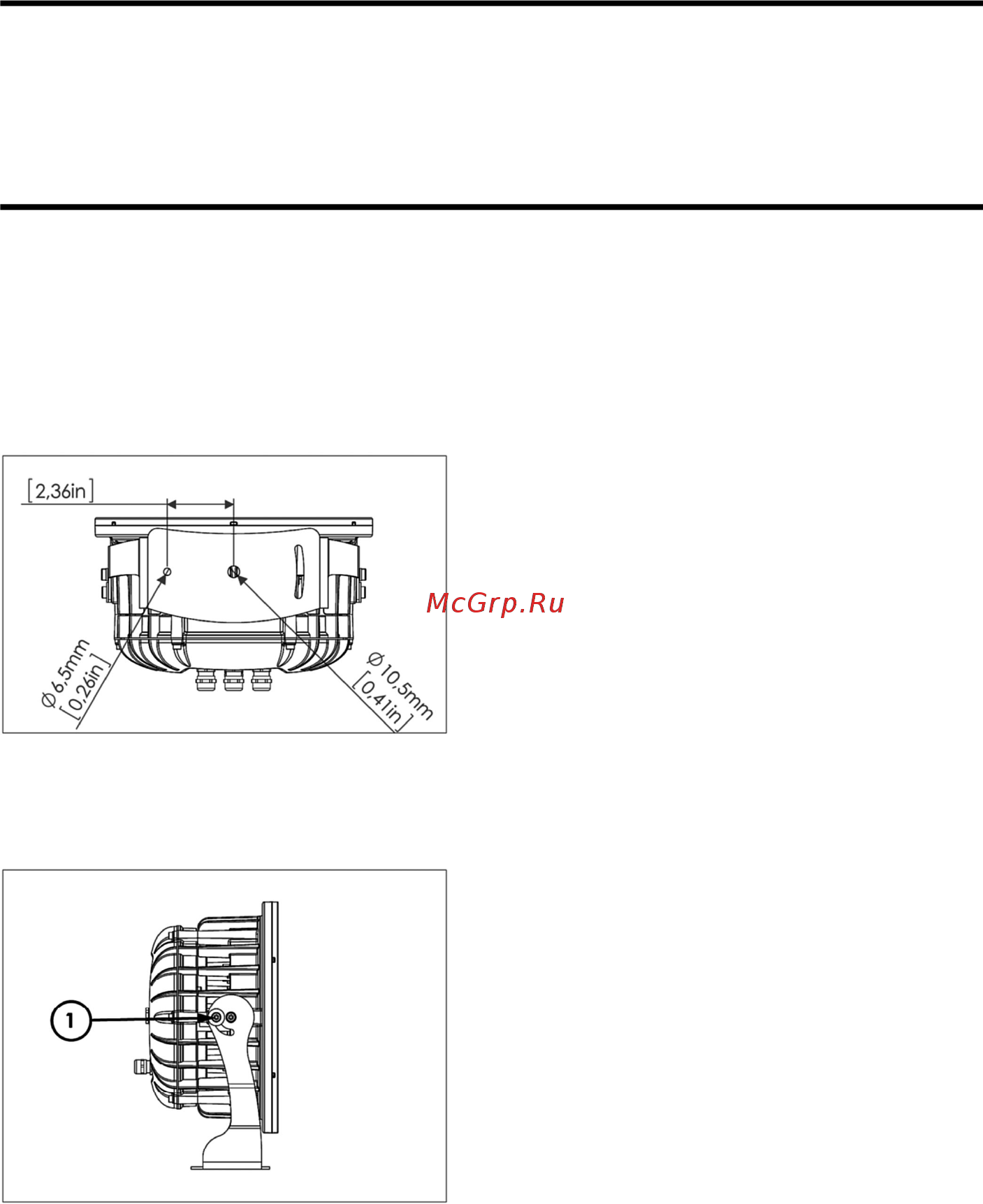

Отверстия в крепежном кронштейне
предназначены для фиксации светового прибора
в требуемом положении.
Направление распределения светового потока.
1) Ослабьте боковые винты "1".
