Инструкция по монтажу и эксплуатации
1
FXCQ20~125M8V3B
Система кондиционирования VRV
4PW25081-1C
Содержание Страница
Перед монтажом ............................................................................. 1
Важная информация об используемом хладагенте..................... 2
Выбор места установки .................................................................. 2
Предварительные операции перед монтажом ............................. 2
Монтаж внутреннего блока............................................................ 3
Рекомендации по монтажу труб хладагента ................................ 3
Рекомендации по монтажу дренажных труб................................ 4
Монтаж электропроводки .............................................................. 5
Электрические соединения и задание параметров на
пульте управления.......................................................................... 5
Примеры электрических соединений............................................ 6
Настройка на месте ........................................................................ 6
Монтаж декоративной панели ....................................................... 8
Пробный запуск............................................................................... 8
Техническое обслуживание............................................................ 8
Утилизация отходов........................................................................ 9
Электрическая схема ....................................................................10
Перед монтажом
■ Не распаковывайте блоки кондиционера, пока они не
доставлены на место установки. Если распаковка все же
неизбежна, при подъеме блоков обязательно подложите
под стропы прокладки из мягкого материала, чтобы
исключить возможность повреждения оборудования.
■ Дополнительные сведения, не вошедшие в настоящую
инструкцию, можно найти в инструкции по монтажу
наружного блока.
■ Особого внимания требует применение хладагентов серии
R410A:
Наружные блоки, входящие в систему должны быть
специально предназначены для хладагента R410A.
■ Не размещайте предметы в непосредственной близости от
наружного блока и не позволяйте листьям и другому мусору
скапливаться вокруг блока.
Листья являются рассадником мелких животных, которые
могут проникнуть в блок. Оказавшись в блоке, такие
животные могут вызвать сбои M8V3Bв его работе,
задымление или возгорание при вступлении в контакт с
электрическими деталями.
Меры предосторожности
■ Не устанавливайте и не эксплуатируйте кондиционер
в помещениях, обладающих перечисленными ниже
свойствами.
•В местах, подверженных влиянию пара, паров или взвесей
масла, например, в кухонных помещениях. (Могут
пострадать пластиковые детали блоков.)
•В местах с повышенным содержанием газов, вызывающих
коррозию, например, паров сернистых соединений. (Это
может вызвать повреждение медных трубопроводов и мест
их пайки.)
•В местах с повышенным содержанием горючих веществ,
например, паров растворителей или бензина.
•Вблизи электроприборов, излучающих электромагнитные
волны. (Это может привести к сбоям в системе управления
кондиционера.)
•В местах с повышенным содержанием солей в атмосфере,
например, на морском берегу, и там, где возможны значи-
тельные колебания напряжения в сети питания (например,
вблизи заводов и фабрик). Системы данного типа также не
рассчитаны на применение на транспортных средствах и
судах.
■ При установке блока Вам поможет прилагаемый бумажный
шаблон.
■ Не устанавливайте дополнительное оборудование непосредст-
венно на корпусе. Сверление отверстий в корпусе может
привести к повреждению электрических проводов, вследствие
чего может возникнуть пожар.

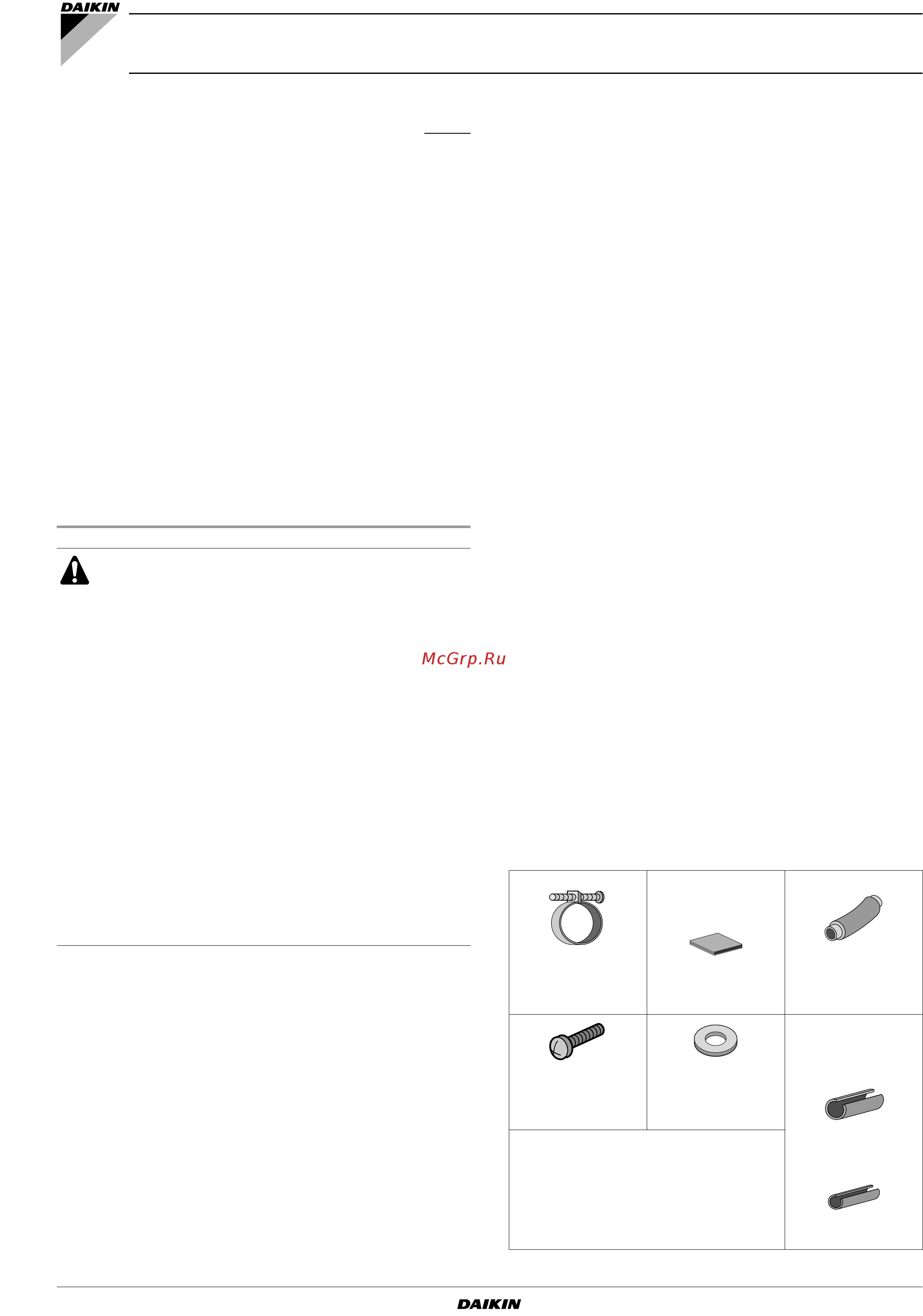

Комплект поставки
Убедитесь в том, что вместе с блоком были поставлены
следующие детали.
FXCQ20M8V3B FXCQ50M8V3B
FXCQ25M8V3B FXCQ63M8V3B
FXCQ32M8V3B FXCQ80M8V3B
FXCQ40M8V3B FXCQ125M8V3B
Система кондиционирования VRV
Инструкция по монтажу и
эксплуатации
ПЕРЕД УСТАНОВКОЙ СИСТЕМЫ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ХРАНИТЕ ЕЕ В ДОСТУПНОМ МЕСТЕ, ЧТОБЫ
В БУДУЩЕМ МОЖНО БЫЛО ЛЕГКО ВОСПОЛЬЗО-
ВАТЬСЯ ЕЮ В КАЧЕСТВЕ СПРАВОЧНИКА.
НЕВЕРНАЯ УСТАНОВКА СИСТЕМЫ, НЕПРАВИЛЬ-
НОЕ ПОДКЛЮЧЕНИЕ УСТРОЙСТВ И ОБОРУДО-
ВАНИЯ МОГУТ ПРИВЕСТИ К ПОРАЖЕНИЮ
ЭЛЕКТРОТОКОМ, КОРОТКОМУ ЗАМЫКАНИЮ,
ПРОТЕЧКАМ ЖИДКОСТИ, ВОЗГОРАНИЮ ИЛИ
ИНОМУ УЩЕРБУ. ВСЕГДА ПРИМЕНЯЙТЕ ТОЛЬКО ТО
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, КОТОРОЕ
ИЗГОТОВЛЕНО КОМПАНИЕЙ DAIKIN И ПРЕДНАЗ-
НАЧЕНО ИМЕННО ДЛЯ ДАННОЙ СИСТЕМЫ КОНДИ-
ЦИОНИРОВАНИЯ. ДОВЕРЯТЬ УСТАНОВКУ
ОБОРУДОВАНИЯ СЛЕДУЕТ ТОЛЬКО КВАЛИФИЦИРО-
ВАННЫМ СПЕЦИАЛИСТАМ.
ЕСЛИ У ВАС ВОЗНИКНУТ СОМНЕНИЯ ПО ПОВОДУ
УСТАНОВКИ ИЛИ ЭКСПЛУАТАЦИИ СИСТЕМЫ,
ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ К ДИЛЕРУ, ПРЕДСТАВЛЯЮЩЕМУ
КОМПАНИЮ DAIKIN В ВАШЕМ РЕГИОНЕ.
Зажим
1 шт.
Используется также
как упаковочный
материал
Бумажный шаблон
для монтажа
1 шт.
Дренажный шланг
1 шт.
Теплоизоляция
для труб
по 1-ой для каждого
соединения
для трубы
газообразного
хладагента
для трубы жидкого
хладагента
Винты М5
Для бумажного
шаблона
4 шт.
Шайбы для
подвесных скоб
8 шт.
Прочее: инструкции по монтажу
и эксплуатации
