Инструкция по монтажу и эксплуатации
3
FXCQ20~125M8V3B
Система кондиционирования VRV
4PW25081-1C
3. Установите монтажные болты (размера W3/8 или M10).
Если необходимо надежно закрепить внутренний блок
(в слабом потолке), устанавливаются анкерные элементы. Если
необходимо укрепить новый потолок, применяются утопленные
вставки, анкеры или иные крепежные элементы, покупаемые
на местном рынке. Перед выполнением последующих операций
отрегулируйте зазор между блоком и потолком.
Пример установки блока см. на рисунке 3.
Монтаж внутреннего блока
При установке дополнительного оборудования (за исключением
декоративной панели) необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такие конструкции
удобнее смонтировать перед установкой внутреннего блока.
Если подвесной потолок уже имеется, до установки блока
смонтируйте комплект устройств для подачи свежего воздуха и
элементы воздуховода.
1. Сначала произведите временную установку внутреннего блока.
• Наденьте подвесную скобу на монтажный болт. Убедитесь
в том, что она надежно закреплена сверху и снизу
с помощью гаек с шайбами.
Затяните гайки, крепящие скобу, см. рисунок 4.
2. Закрепите бумажный шаблон для монтажа. (Только для
новых потолков.)
• На шаблоне указано положение отверстий для крепления
блока. Проконсультируйтесь по этому поводу
со строителями.
• Центр потолочной ниши указан на шаблоне. Центр блока
отмечен на корпусе блока и на шаблоне.
• После прорези отверстий для блока в центре бумажного
шаблона (поставляется вместе с блоком), установите его
с помощью 4 прилагаемых винтов.
• Согните направляющую часть бумажного шаблона для
монтажа и подберите высоту блока так, чтобы вырез
в направляющей части был там, где предполагается нахож-
дение поверхности потолка. См. рисунок 5.
3. Отрегулируйте высоту подвески блока. (Только для уже
установленных подвесных потолков.)
Вырежьте направляющую часть бумажного шаблона для
монтажа, поместите ее на верхнюю поверхность блока и под-
берите высоту блока так, чтобы прорез направляющей части
совпадал с нижней поверхностью потолка. См. рисунок 6.
4. Добейтесь правильного положения блока.
(См. раздел «Предварительные операции перед монтажом»)
5. Проверьте горизонтальность установки блока.
• Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня.
(Если блок наклонен в сторону, противоположную
направлению стока конденсата, поплавковый датчик будет
работать неверно, что может привести к утечке конденсата
из блока.)
•С помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока расположены в
горизонтальной плоскости, как показано на рисунке 7.
6. Снимите бумажный шаблон (только для новых потолков).
Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано в при-
лагаемой к нему инструкции по монтажу.
Прежде, чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
■ При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с хладагентом
R410A.
■ Перед соединением труб на развальцованную поверхность
наносится эфирное или полиэфирное масло.
■ Чтобы внутрь трубы не попали пыль, влага или посторон-
ние предметы, сплющите конец трубы или заклейте его
липкой лентой.
■ Наружный блок заправляется хладагентом.

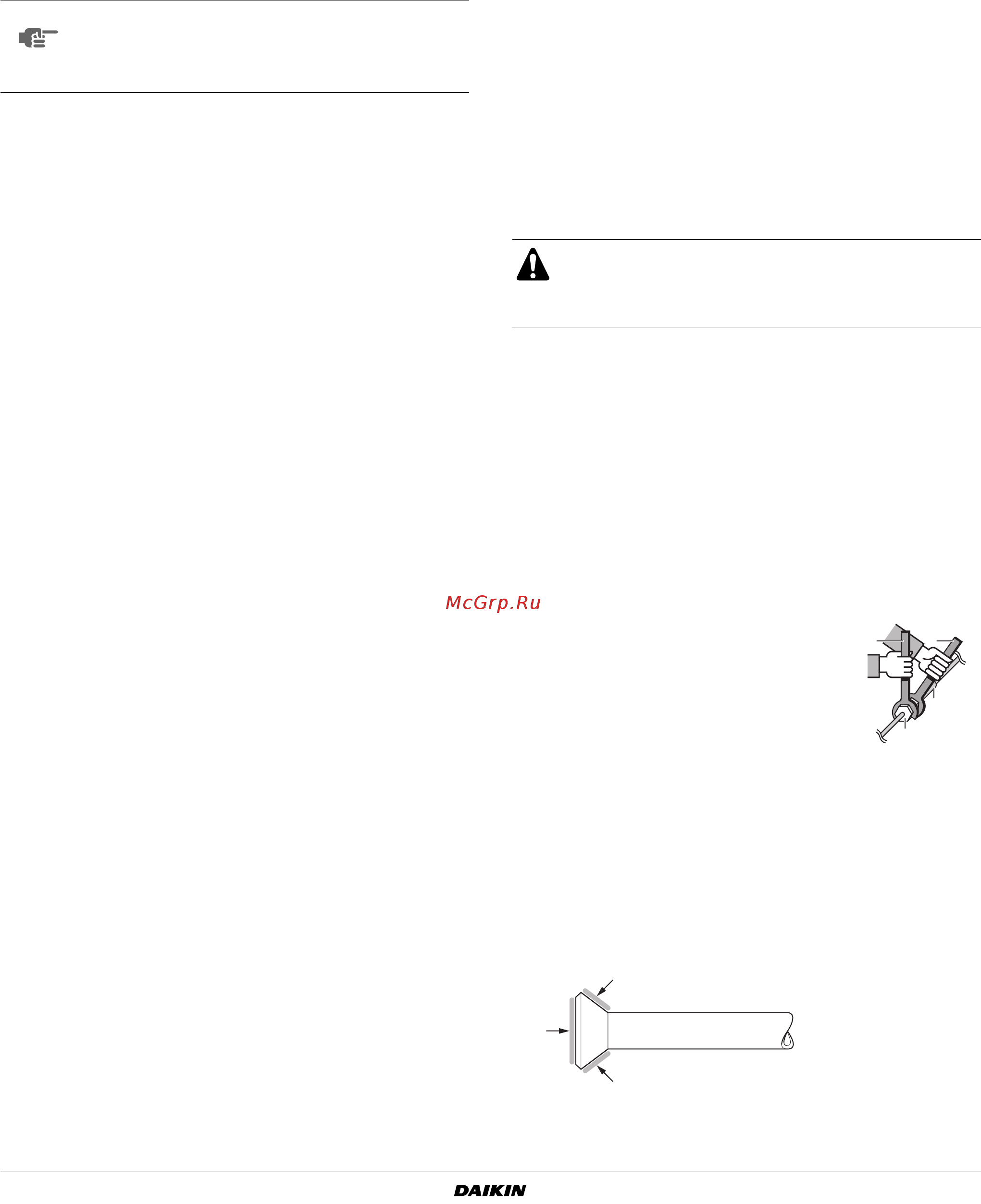

■ При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
■ Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
■ Размеры накидных гаек и значения механического момента
их затяжке приведены в Таблице 1. (Если гайки перетянуть,
их можно повредить, что приведет к протечке хладагента.)
■ На наружную и внутреннюю поверхность развальцованной
части трубы нанесите эфирное или полиэфирное масло.
Пред затяжкой накидной гайки наживите ее, сделав 3 - 4
оборота рукой.
Эфирное или полиэфирное масло наносится сюда.
1 Потолочная панель
2 Анкер
3 Длинная муфта или скоба
4 Монтажный болт
5 Подвесной потолок
ПРИМЕЧАНИЕ
Все перечисленные детали приобретаются на месте.
При нестандартном способе установки блока
обратитесь за разъяснениями к представителю
компании Daikin.
1 Приобретаются на месте
2 Шайба (входит в комплект поставки блока)
3 Подвесная скоба
4 Затяните (две гайки)
1 Потолок
2 Нижняя поверхность потолка
3 Бумажный шаблон для монтажа (прилагается к блоку)
4 Направляющая часть (4 угла)
5 Секция выреза
6 Винты (4 шт. входят в комплект поставки блока)
1 Потолок
2 Корпус блока
3 Направляющая часть
4 Подбор высоты блока
5 Нижняя поверхность потолка
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны про-
водиться квалифицированными специалистами
в соответствии с требованиями местных и государст-
венных стандартов.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
12
4
3
