FXCQ20~125M8V3B
Система кондиционирования VRV
4PW25081-1C
Инструкция по монтажу и эксплуатации
6
МЕРЫ ПРЕДОСТОРОЖНОСТИ (Смотрите рисунок 12)
1 При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.
Не подключайте к одной клемме кабели разных сечений.
(Ненадежный контакт может привести сильному нагреву
места подключения или даже пожару.)

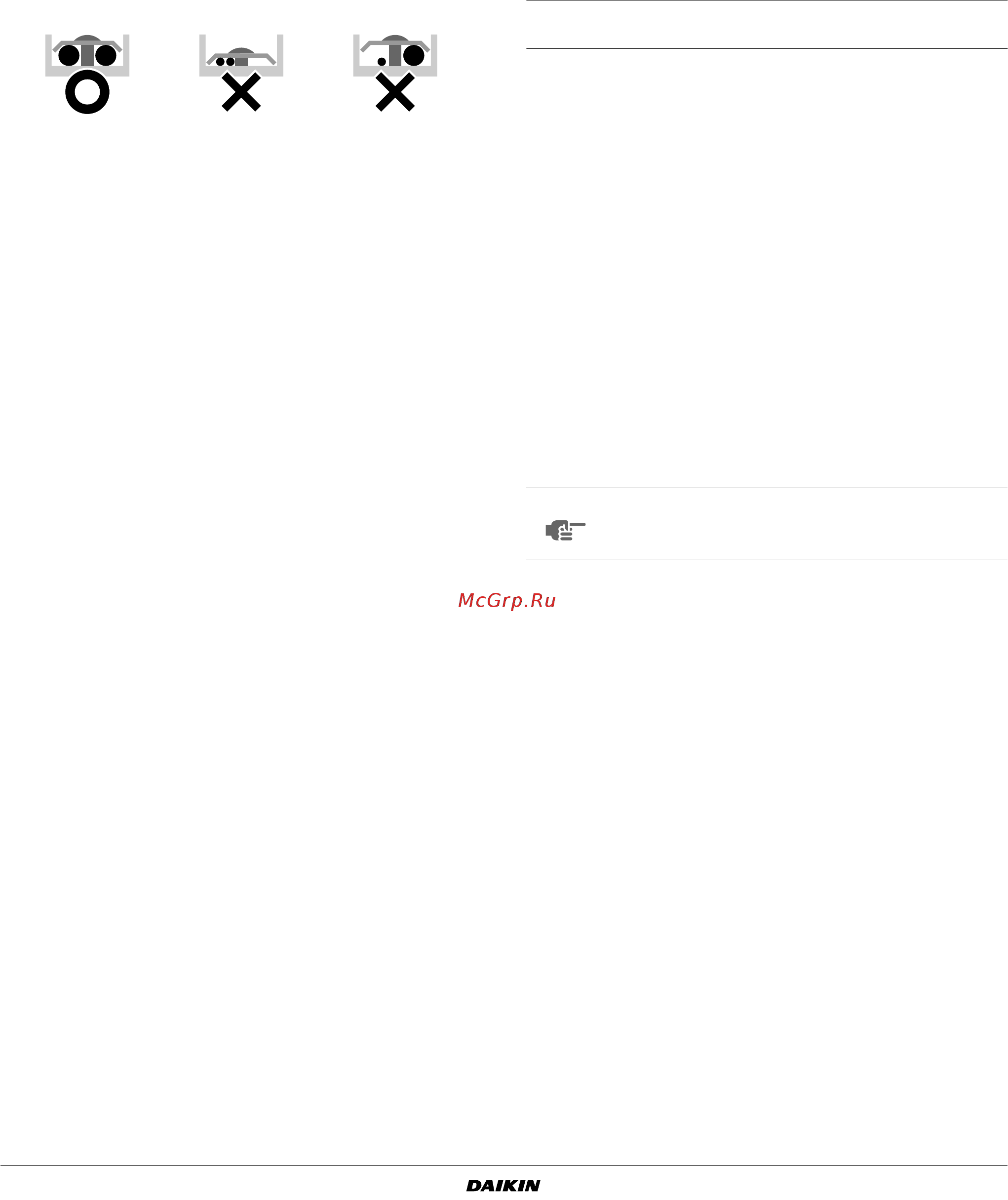

При подключении кабелей одинакового сечения следуйте
приведенной ниже схеме.
2 Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне разъемов блока в соответствии с обычными
правилами электрических работ, если сечение кабеля
превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать так, чтобы
изоляция была не менее надежна, чем изоляция самого
силового кабеля.
3 Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
системы.
4 Кабели, соединяющие пульт управления с блоками и блоки
между собой, должны находится на расстоянии не менее
50 мм от другой электропроводки. В противном случае
электрические наводки могут привести к сбоям в работе
всей системы.
5 Подключение кабелей к пульту дистанционного управле-
ния описано в прилагаемой к нему инструкции по монтажу.
6 Ни в коем случае не подключайте линии силового электро-
питания к разъемам для кабелей управления. В этом
случае возможны серьезные неисправности всей системы
кондиционирования.
7 Применяйте только кабели указанных сечений и следите за
надежностью контактов. Следите за тем, чтобы кабели не
были излишне натянуты и не оказывали внешнего
давления на клеммы. Кабели следует располагать так,
чтобы они не затрудняли доступ к различным устройствам
и механизмам: например, они не должны мешать открытию
крышки для технического обслуживания. Следите за тем,
чтобы крышка всегда была плотно закрыта. Помните, что
ненадежные контакты могут послужить причиной выделе-
ния тепла, поражения электротоком и даже возгорания.
Примеры электрических соединений
Линии электропитания каждого блока должны быть
снабжены размыкателем и плавким предохранителем, как
показано на рисунке 13.
ПРИМЕР ПОЛНОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
(3 типа)
При управлении одним внутренним блоком
с помощью одного пульта управления.
(Нормальный рабочий режим)
(Смотрите рисунок 14).
При групповом управлении или управлении
с помощью двух пультов
(Смотрите рисунок 15).
При использовании блока BS (Смотрите рисунок 16).
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Для блоков, входящих в одну систему, в цепи питания
можно использовать один размыкатель. Однако к
установке выключателей и размыкателей цепи в
отдельных силовых цепях следует подходить с особой
осторожностью.
2. В системах с групповым управлением пульт управления
следует выбирать так, чтобы он подходил для внутреннего
блока, имеющего максимальный набор функций.
3. Не используйте для заземления газовые трубы, водо-
проводные трубы, осветительные и телефонные линии.
Неверное заземление грозит поражением электротоком.
Настройка на месте
Настройка пульта управления на месте должна быть выполнена
в соответствии с конфигурацией системы.
Настроечные операции включают в себя выбор «номера
режима», «номера первого кода» и «номера второго кода».
Эти операции описаны в соответствующем разделе
прилагаемой к пульту инструкции по монтажу.
1 Клеммы для подключения кабелей управления
2 Зажим
3 Кабели управления, соединяющие блоки
4 Проводной пульт управления
5 Силовая электропроводка
6 Приобретаемые на месте провода
7 Клеммы для подключения силовых линий
8 Клемма заземления (входит в комплект поставки блока)
1 Электропитание
2 Основной выключатель
3 Силовая электропроводка
4 Кабели управления
5 Размыкатель
6 Плавкий предохранитель
7 BS-блок (только REYQ)
8 Внутренний блок
9 Пульт дистанционного управления
1 Наружный блок
2 Внутренний блок
3 Пульт дистанционного управления
(поставляется по дополнительному заказу)
4 Наиболее удаленный внутренний блок
5 При использовании двух пультов управления
6 Блок BS
ПРИМЕЧАНИЕ
При групповом управлении задавать адреса
внутренних блоков не обязательно. При подаче
питания адреса будут заданы автоматически.
