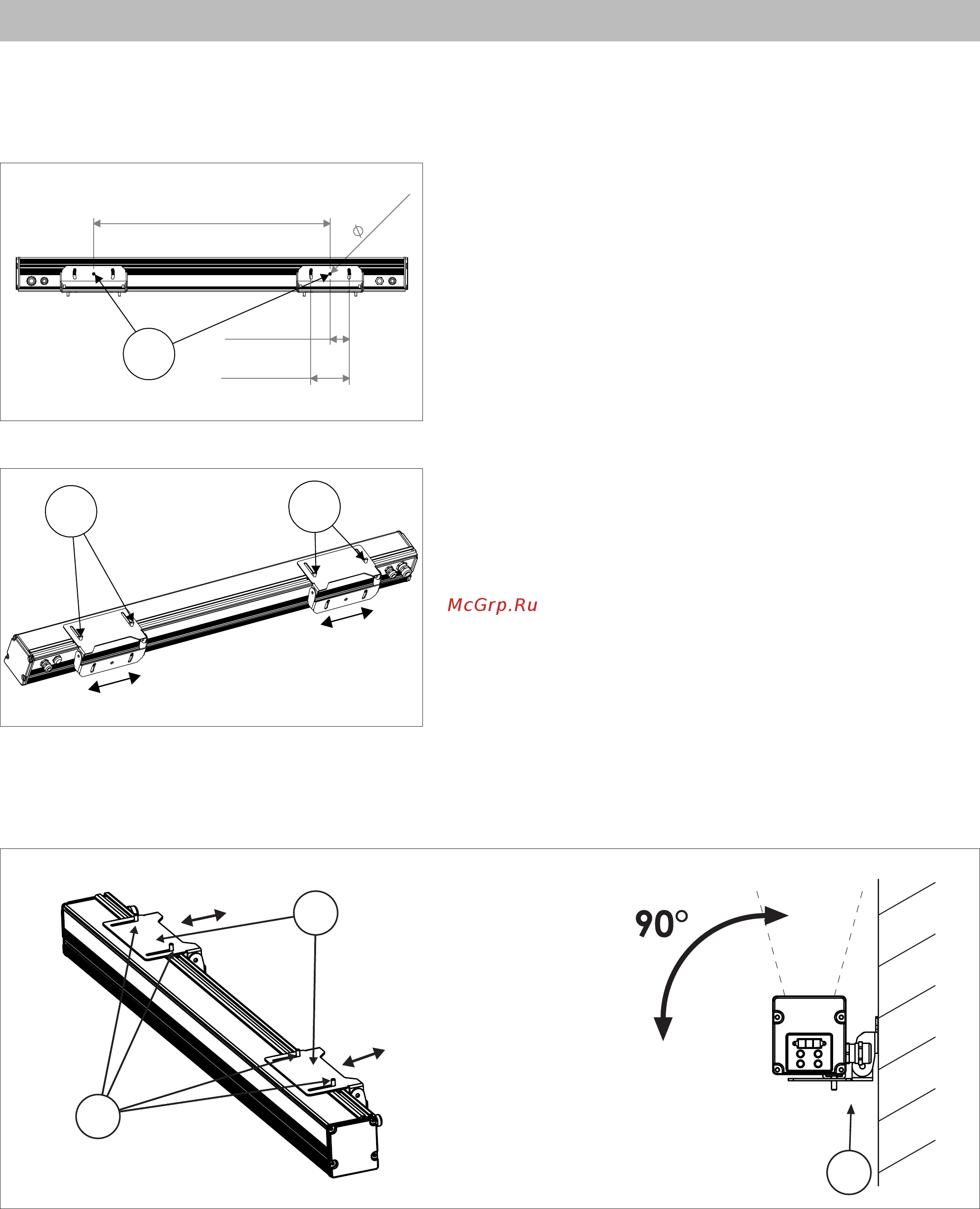

8 Italiano
6.1 Fissaggio
Il proiettore può essere utilizzato sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi
posizione.
Utilizzare i fori “4” Ø6.5 (1/4”) o le asole sulla forcella per fissare
l l’apparecchiatura.
Le piastre di fissaggio del Parade X sono regolabili.
Svitando le viti “5” è possibile variare l’interasse dei fori “4”.
6.2 Orientamento del fascio di luce
Svitando le viti “5” e ruotando la piastra di supporto “6” otterrete due diverse modalità di orientamento del fa-
scio di luce, come indicato dalle figure seguenti.
6.0 Installazione
170 ÷ 604 mm
6
.7 ÷ 23.8 in
6
,
5
0
m
m
0
,
2
6
i
n
45mm
1
,77in
9
0mm
3,54in
4
5
5
6
6
5
