Снятие монитора

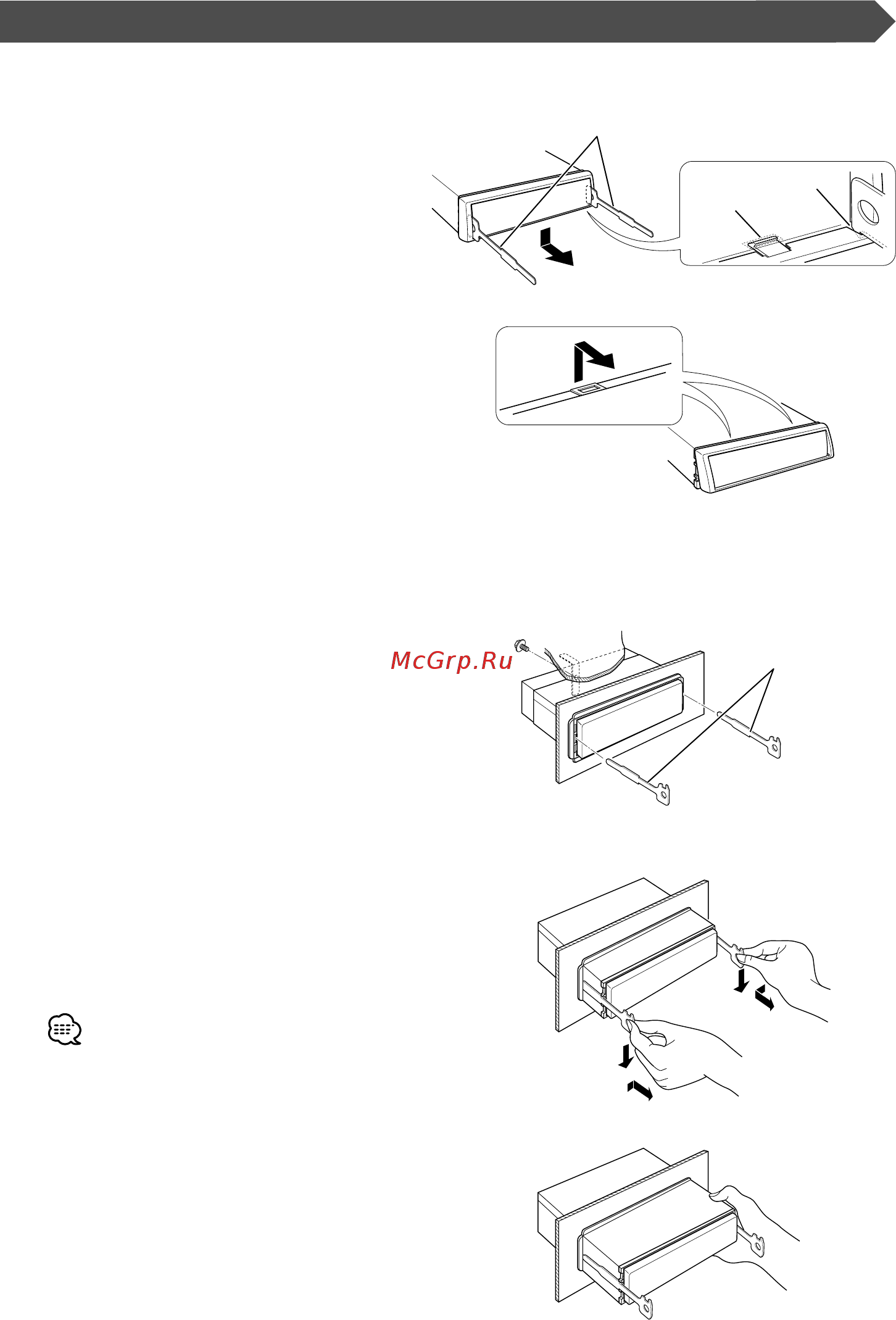

■ Снятие жёсткой резиновой оправки (накладки)

1. Используя зажимные шпильки

приспособления для снятия 7, отожмите

два расположенных внизу фиксатора.

Опустите рамку и вытяните её вперёд, как

показано на рисунке.

2. Сняв нижний уровень, отожмите два

верхних фиксатора.

■ Снятие устройства

1. Снимите жёсткую резиновую оправку,

пользуясь описанием процесса снятия

в разделе <Снятие жёсткой резиновой

оправки>.

2. Удалите расположенный на задней

панели болт с шестигранной головкой и

несъёмной шайбой (M4 × 8).

3. Вставьте два приспособления для снятия

7 глубоко в пазы с каждой стороны, как

показано на рисунке.

4. Опустите приспособление для снятия

вниз и, сжимая устройство, наполовину

вытяните его.

5. Затем вытащите устройство руками, следя

за тем, чтобы не уронить его.

Cнимая устройство, будьте осторожны,

чтобы не пораниться зажимными шпильками

приспособления для снятия.

Фиксатор

Стопор

Инструмент для снятия (аксессуар 7)

Инструмент для снятия

(аксессуар 7)
