Цифровой Видеорегистратор (DVR) Руководство пользователя
- 29 -

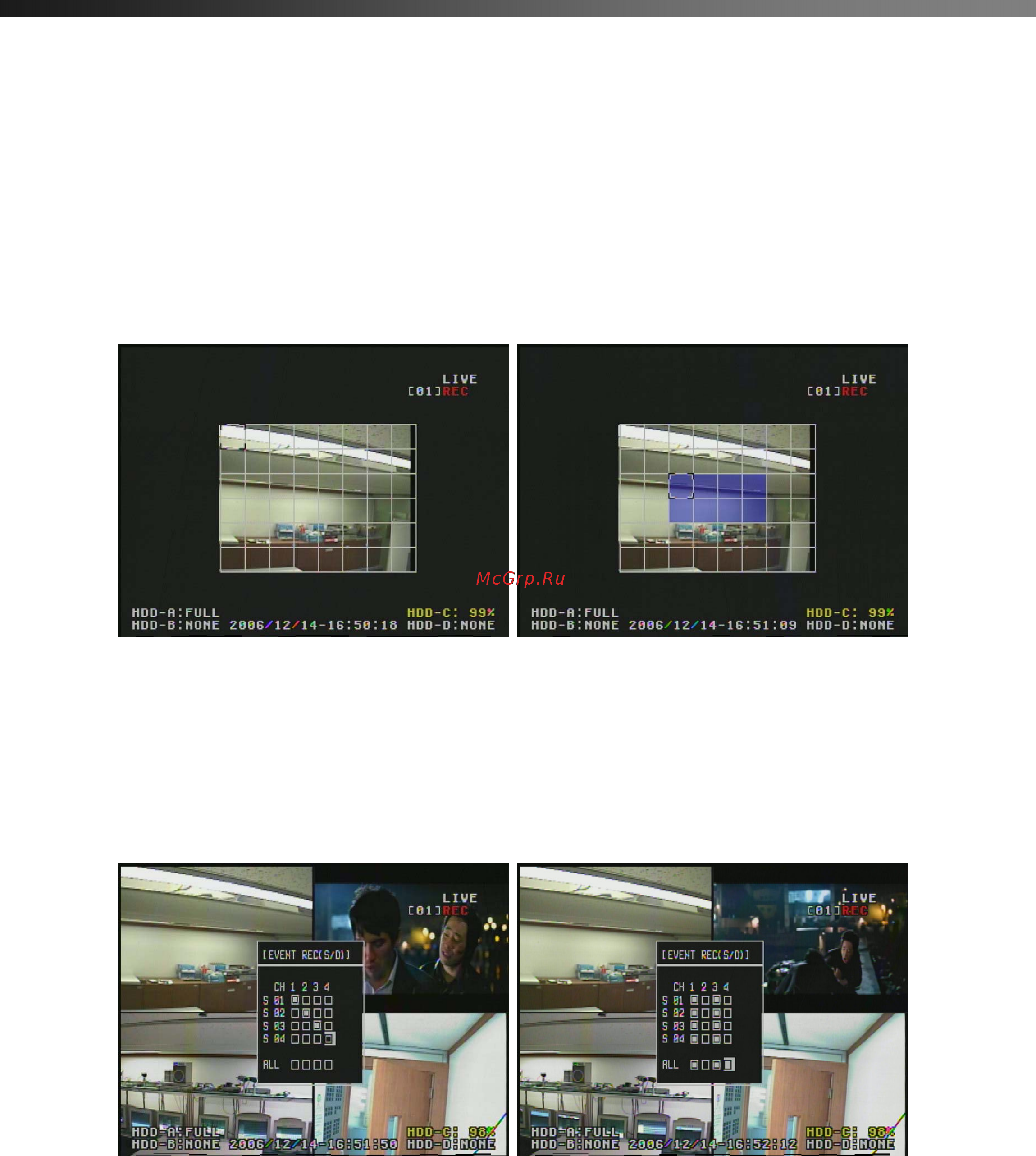

На рисунке 4-28 показано подменю детектора движения (рис 4-27). Чувствительность детектора
движения от 0 до 9, для изменения нужно установить стрелку на номер канала и набрать цифру от
0 до 9. На рис 4.29 показаны установки зон детектирования – ВСЕ, ЧАСТЬ, ВЫКЛ. Если выбран
параметр ВСЕ, то активны все зоны детекции на изображении. При выборе параметра ЧАСТЬ
зоны детекции могут быть выбраны, как показано на рис. 4-30. Для их выбора поместите
квадратный курсор на желаемую зону изображения и нажмите кнопку SEL для отметки выбранного
блока.
Рис 4-30
Поле изображения делится на 8 блоков в длину и 6 блоков в высоту, т.е. всего может быть выбрано
48 зон.
[ ЗАПИСЬ ПО ТРЕВОГЕ ]
Рис 4-31 Рис 4-32
При срабатывании внешнего датчика подключенного к DVR начинается запись изображения на
