Цифровой Видеорегистратор (DVR) Руководство пользователя
- 3 -

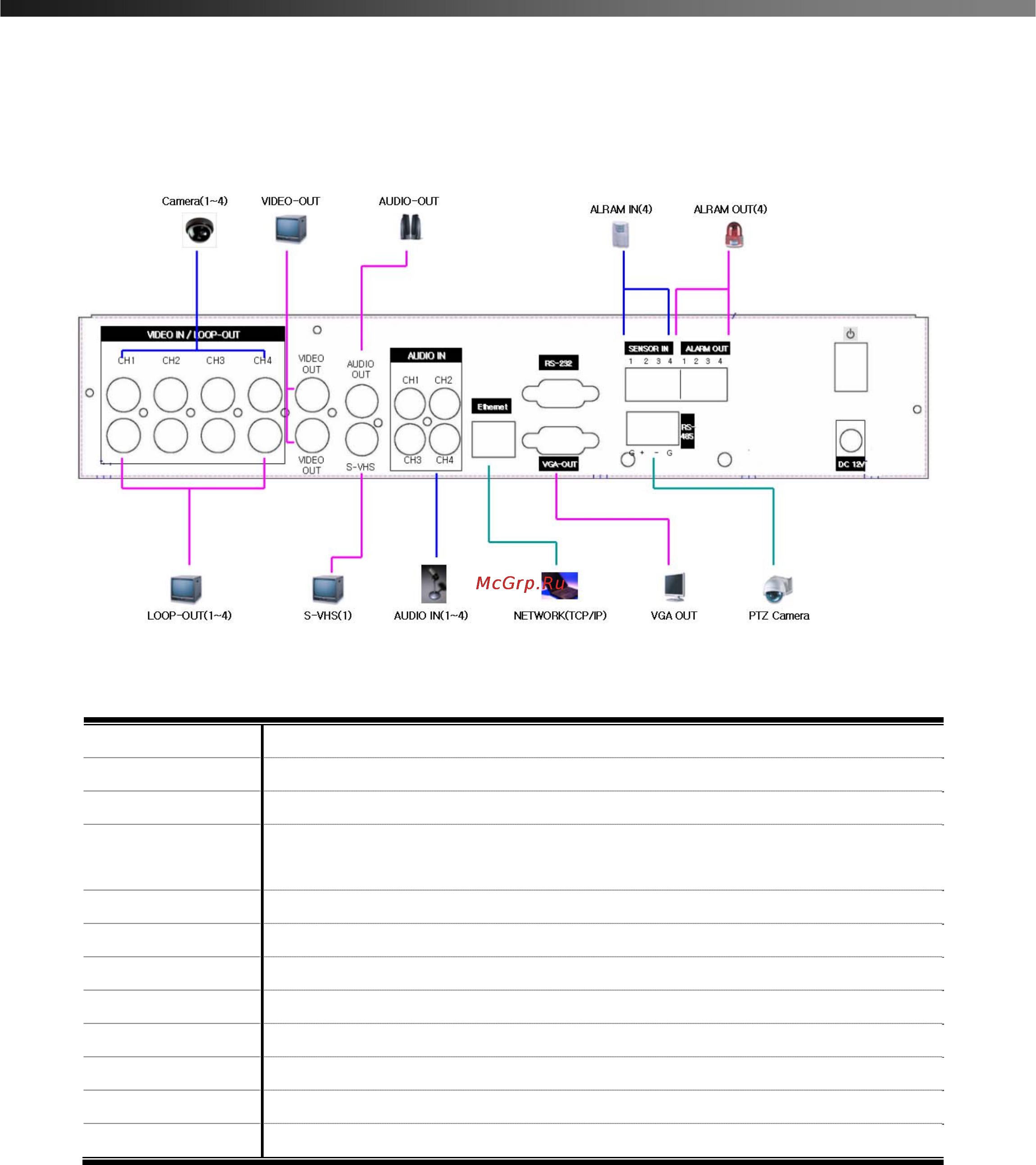

ЗАДНЯЯ ПАНЕЛЬ РАЗЪЕМОВ
Состав задней панели
1.CAMERA INPUT Входы камер DVR системы 1-4 каналы (1CH~4CH)
2.LOOP-OUT Выходы для наблюдения с каждого входного канала
3.VIDEO-OUT Видео выход.
4.AUDIO OUT Выход звука для хранения, поиска и использования в реальном времени во время
записи.
5.S-VHS S-VHS выход
6.AUDIO IN Звуковые входы
7.NETWORK Поддержка TCP/IP сети, разъем RJ45.
8.RS-232 RS-232 служебный порт.
9.VGA OUT VGA выход
10.SENSOR-IN Входы датчиков тревоги (1~4)
11.ALARM-OUT Выход тревоги.
12.PTZ CAMERA Порт (RS-485) для управления камерами PAN/TILT/ZOOM/FOCUS.
