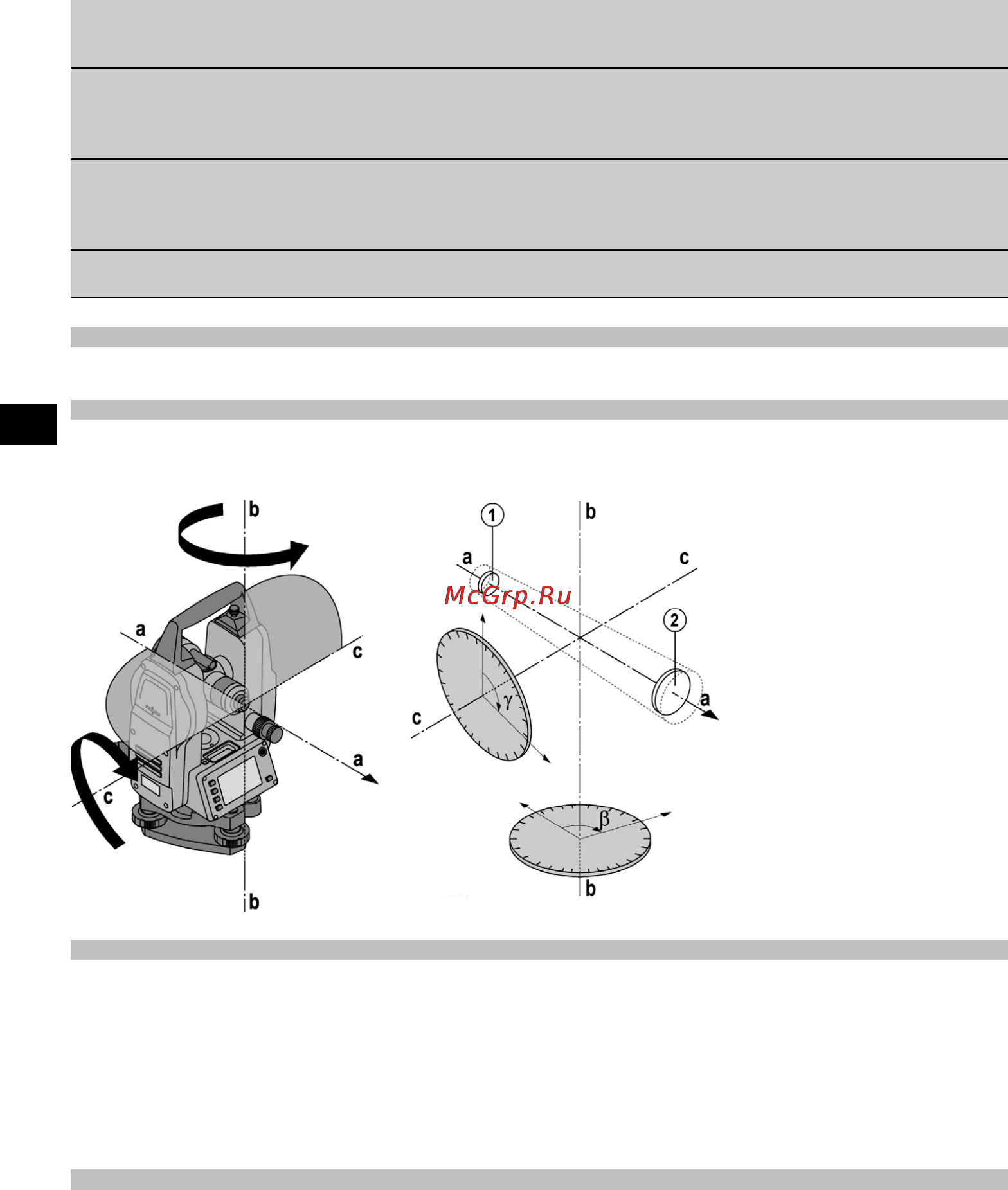

Горизонтальный угол Горизонтальный угол — разность, возникающая из двух отсчётов по

горизонтальному кругу, но часто горизонтальным углом называют

также отсчёт по горизонтальному кругу.

Алидада

Алидада представляет собой поворотную центральную часть теодо-

лита.

Как правило, на ней располагается панель управления, уровни для

горизонтирования, а внутри неё — горизонтальный круг.

Трегер

Прибор установлен на трегере, который крепится, например, на шта-

тиве.

Трегер имеет три опорные точки с возможностью вертикальной ре-

гулировки с помощью регулировочных винтов.

Станция

Место, на котором установлен прибор (чаще всего располагается

над отмеченной точкой на грунте).

3.4 Углоизмерительная система

Отсчёты по кругу для измерения вертикальных и горизонтальных углов происходят электронным способом.

3.4.1 Принцип измерения

Прибор определяет отсчёт по кругу.

Промежуточный угол образуется из разности двух отсчётов по кругу.

3.4.2 Одноосевой компенсатор 5

С помощью электронного уровня (компенсатор) выполняется корректировка наклона прибора в направлении

зрительной трубы.

Благодаря этому обеспечивается постоянное соотнесение вертикальных углов и углов наклона с вертикалью

или горизонталью.

Одноосевой компенсатор с высокой точностью измеряет угол наклона прибора в направлении зрительной

трубы (т. е. по визирной оси).

Благодаря этому исключается воздействие остаточного наклона на измерение вертикальных углов или углов

наклона.

3.5 Панель управления

Панель управления оснащена 6 кнопкамиснанесённыминанихсимволамииодним дисплеем.
