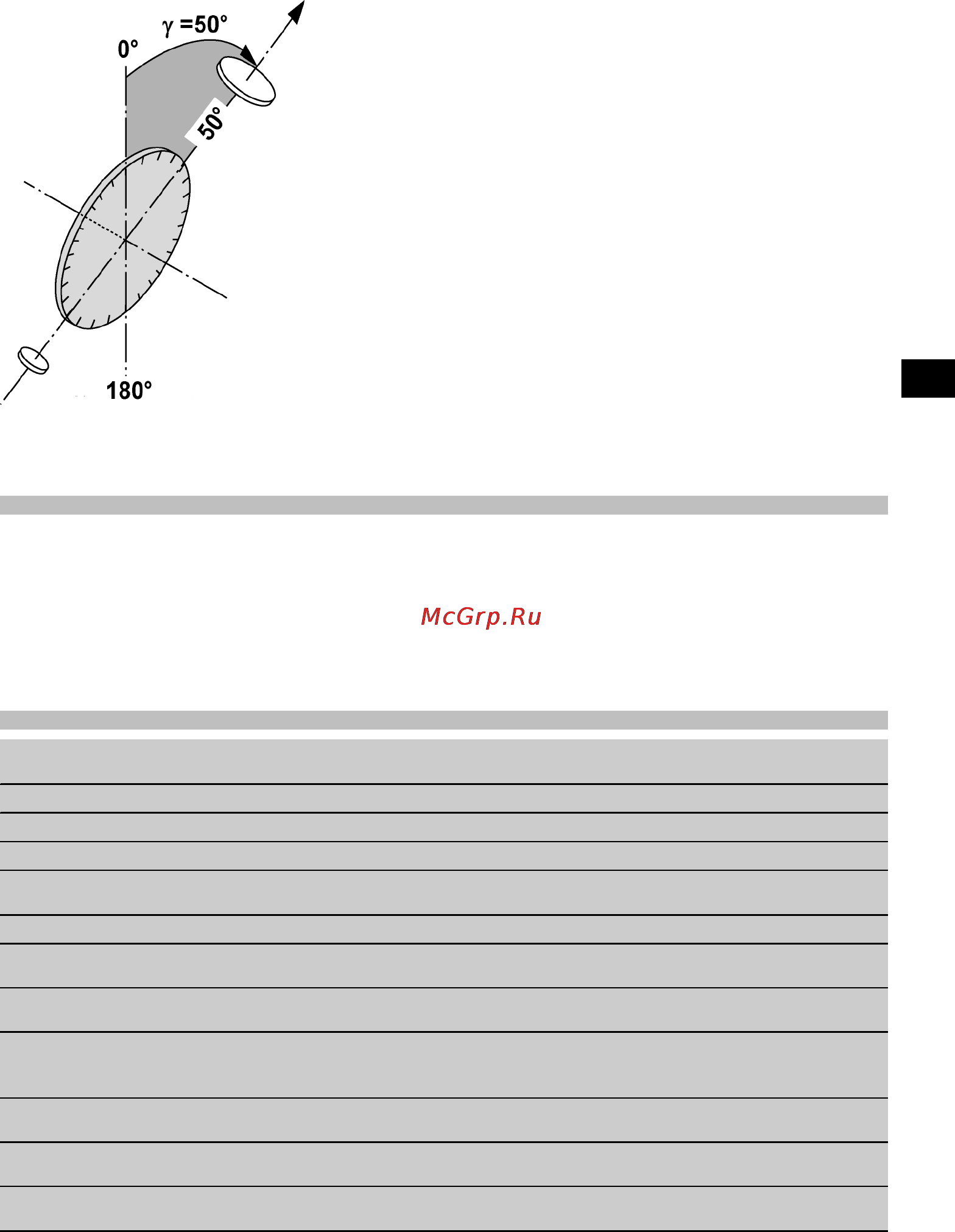

Вертикальный круг/вертикальный угол

Вследствие того, что вертикальный круг может выравниваться под 0° относительно направления силы тяжести

или под 0° относительно горизонтали, здесь определяются квази-углы направления силы тяжести.

3.2 Положения зрительной трубы 43

Для правильного соотнесения отсчётов по горизонтальному кругу с вертикальным углом используют термин «по-

ложения зрительной трубы», то есть в зависимости от направления этой трубы относительно панели управления

можно определять, в каком «положении» было выполнено измерение.

Если прибор был установлен в таком положении (см. рис.), оно обозначается как «положение зрительной трубы

1». 4

Если прибор был установлен в таком положении (см. рис.), оно обозначается как «положение зрительной трубы

2». 3

3.3 Термины с пояснениями

Визирная ось

Линия, проходящая через центр перекрестия и центр объекта (ось

зрительной трубы).

Ось вращения

Ось вращения зрительной трубы.

Вертикальная ось

Ось вращения всего прибора.

Зенит Зенит — направление силы тяжести вверх.

Горизонт

Горизонт — направление перпендикулярно силе тяжести (обычно на-

зывается горизонталью).

Надир Надир — направление силы тяжести вниз.

Вертикальный круг Вертикальным кругом называют угломерный круг, значения которого

меняютсяприсмещениизрительнойтрубывверхиливниз.

Вертикальное направление Вертикальным направлением называют отсчёт по вертикальному

кругу.

Вертикальный угол

Вертикальный угол образуется из отсчёта по вертикальному кругу.

Вертикальный круг выравнивается в направлении силы тяжести (с

«нулевым отсчётом» в зените) чаще всего с помощью компенсатора.

Угол места

Углы места соотносятся с горизонтом по ’нулю’ и измеряются в поло-

жительных (вверх) и отрицательных (вниз) величинах.

Горизонтальный круг Угломерный круг, значения которого меняются при вращении при-

бора.

Горизонтальное направление

Горизонтальное направление представляет собой отсчёт по горизон-

тальному кругу.
