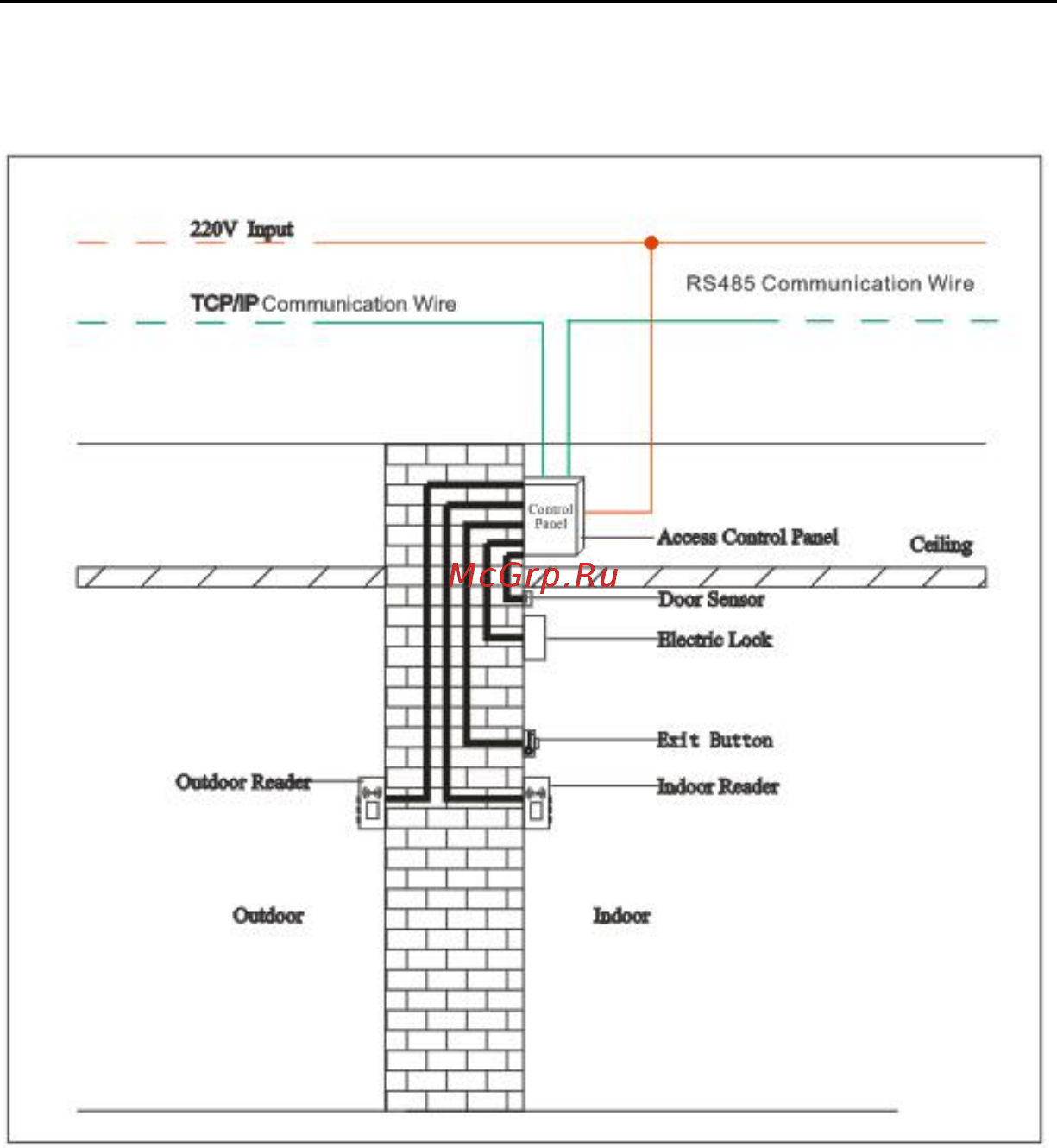

3.2 Установка и подключение
Подключение проводов
Внимание!
1. Перед подключением убедитесь, что источник питания отключен. Любая
операция с подключенным питанием может привести к серьезному повреждению
оборудования.
2. Сигнальные провода и провода питания должны быть разделены; Все провода
должны быть уложены в кабель-каналы.
11
