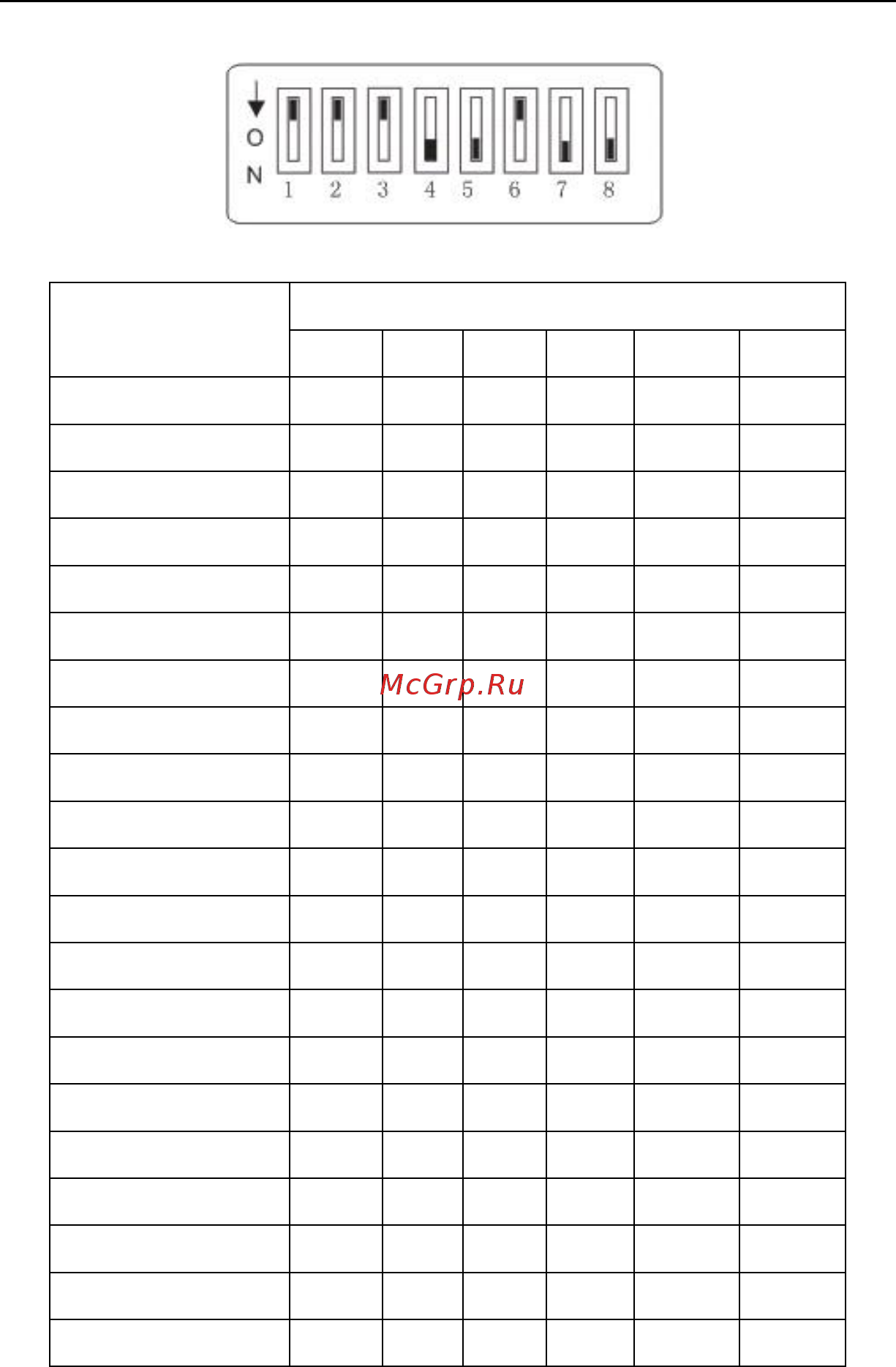

Установка адреса контроллера на шине RS485
Положение переключателей
1
2
3
4
5
6
Адрес
1
2
4
8
16
32
01
ON
OFF
OFF
OFF
OFF
OFF
02
OFF
ON
OFF
OFF
OFF
OFF
03
ON
ON
OFF
OFF
OFF
OFF
04
OFF
OFF
ON
OFF
OFF
OFF
05
ON
OFF
ON
OFF
OFF
OFF
06
OFF
ON
ON
OFF
OFF
OFF
07
ON
ON
ON
OFF
OFF
OFF
08
OFF
OFF
OFF
ON
OFF
OFF
09
ON
OFF
OFF
ON
OFF
OFF
10
OFF
ON
OFF
ON
OFF
OFF
11
ON
ON
OFF
ON
OFF
OFF
12
OFF
OFF
ON
ON
OFF
OFF
13
ON
OFF
ON
ON
OFF
OFF
14
OFF
ON
ON
ON
OFF
OFF
15
ON
ON
ON
ON
OFF
OFF
16
OFF
OFF
OFF
OFF
ON
OFF
17
ON
OFF
OFF
OFF
ON
OFF
18
OFF
ON
OFF
OFF
ON
OFF
19
ON
ON
OFF
OFF
ON
OFF
20
OFF
OFF
ON
OFF
ON
OFF
31
