SiRU34-603 Местная установка
Тестирование 103
3.2.3 Установка низкого уровня шума при работе и регулирование
нагрузки
Установка Низкого уровня шума при работе
Подсоединив внешний контактный вход к входу низкого уровня шума внешнего адаптера
управления наружного блока (заказывается дополнительно), можно снизить уровень
шума во время работы на 2-3 дБ.
Выполнение работы с низким уровнем шума автоматически в ночное время
(Внешний адаптер управления наружного блока не требуется)
1. При нахождении в "Режиме установки 2", выделить условие установки
(напр., "Режим
1", "Режим 2" или "Режим 3") для установки № 22 (Установка низкого уровня шума в
ночное время).
2. Если необходимо, при нахождении в "Режиме установки 2", выделить условие
установки (напр., "20:00", "22:00" или "24:00") для установки № 26 (Установка времени
пуска работы с низким уровнем шума в ночное время).
(Используйте время пуска в качестве руководства, так как
оно оценивается в
соответствии с температурой внешней среды.)
3. Если необходимо, при нахождении в "Режиме установки 2", выделить условие
установки (напр., "06:00", "07:00" или "08:00") для установки № 27 (Установка времени
окончания работы с низким уровнем шума в ночное время).
(Используйте время окончания в качестве руководства, так как оно оценивается в
соответствии с температурой внешней
среды.)
4. Если необходимо, в "Режиме установки 2", установить условие для элемента № 29
(Установка приоритета мощности) в поз. "ВКЛ".
(Если условие установлено на "ВКЛ" и нагрузка кондиционирования воздуха достигает
высокого уровня, система перейдет в нормальный режим работы, даже в ночное время.)

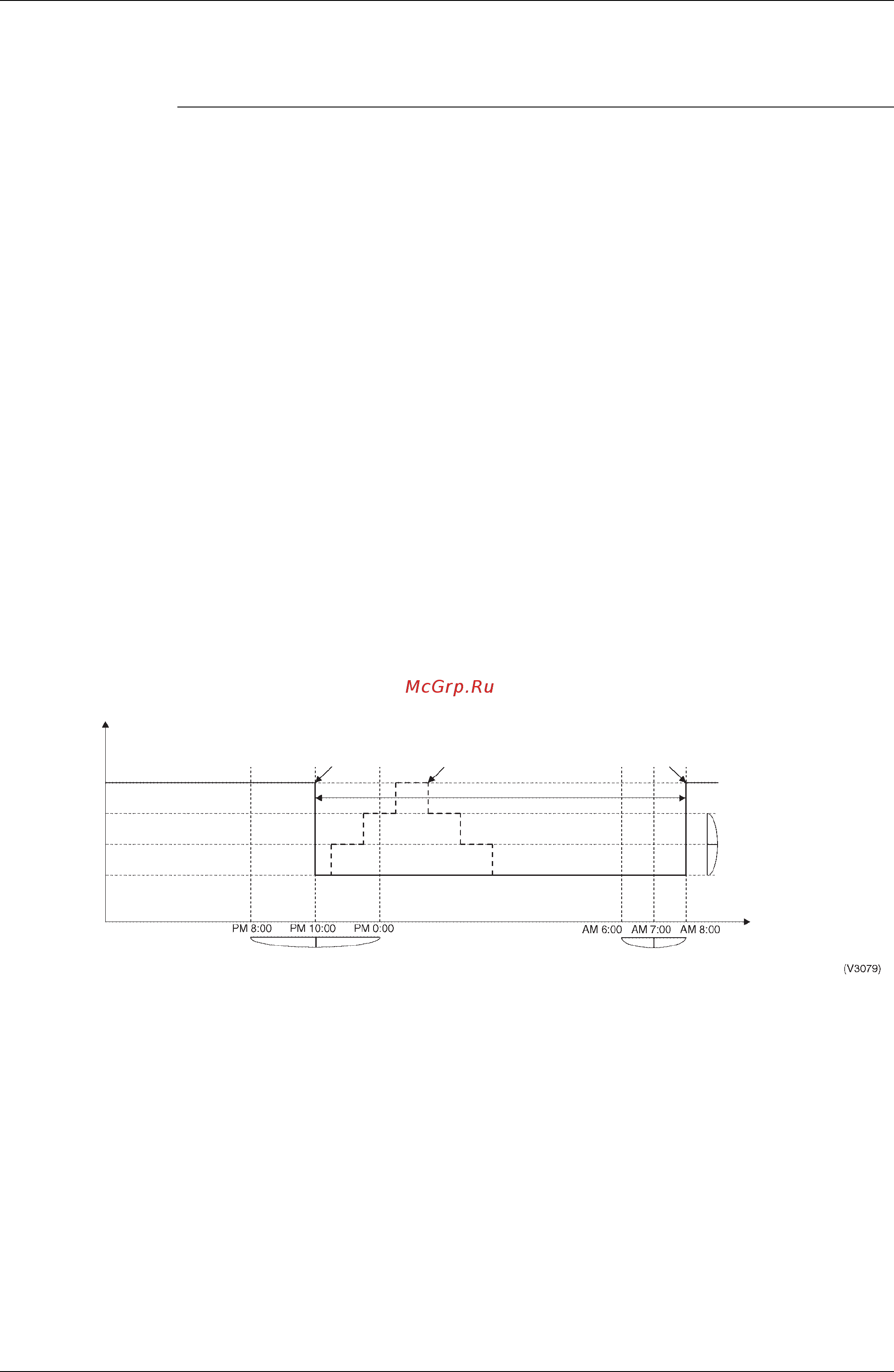

Изображение работы
Звук при работе
Настройка времени посредством команды “Настройка тихого пуска в
ночное время”
Настройка времени посредством команды “Настройка тихого останова
в ночное время”
Ночное время
Настройка уровня рабочего звука посредством
команды “Настройка тихой работы в ночное
время”
Настройка посредством команды “Настройка тихого пуска в
ночное время” (Заводская настройка - “10:00 вечера”.)
Настройка посредством команды “Настройка тихого останова в
ночное время” (Заводская настройка - “08:00 утра”.)
Если предшествование нагрузки установлено командой «
Настройка предшествования нагрузки», скорость вентилятора
увеличится в соответствии с нагрузкой кондиционирования
воздуха, когда нагрузка больше
Рабочий звук в режиме тихой работы в
ночное время может быть установлен
командой «Настройка уровня тихого
звука в ночное время».
(Заводская настройка - “ВЫКЛ”.)
Рабочий звук режима 1
Рабочий звук режима 2
Рабочий звук режима 3
Расчетный рабочий звук
