![Daikin FXSQ63MVE [118/260] Установка дополнительной зарядки хладагента](/img/pdf.png)
Daikin FXSQ63MVE [118/260] Установка дополнительной зарядки хладагента
![Daikin FXSQ63MVE [118/260] Установка дополнительной зарядки хладагента](/views2/1699377/page118/bg76.png)
SiRU34-603 Местная установка
Тестирование 107
3.2.4 Установка дополнительной зарядки хладагента
* Если наружный блок остановился и не может быть заправлено полное количество
хладагента из стопорного клапана со стороны жидкости, заправьте оставшееся
количество хладагента с помощью данной процедуры. При недостаточном
количестве хладагента, блок может работать со сбоями.
Включите питание внутреннего и наружного блока.
Полностью откройте стопорный клапан со стороны газа и стопорный клапан со
стороны жидкости.
Подсоедините гибкий трубопровод заправки хладагента к служебному порту (для
дополнительной заправки хладагента).
В состоянии останова установите процесс дополнительной заправки хладагента А в
положение ВКЛ
в режиме настройки 2 (Н1Р: включить).
Работа активируется автоматически.
(Индикатор СИД H2P мигает, на дистанционном регуляторе выводится "
Тестирование" и "Централизованное управление").
После заправки определенного количества хладагента, нажмите кнопку ВОЗВРАТ
(BS3) для останова операции.
Операция останавливается автоматически в течение 30 минут.
Если заправка не завершена по истечении 30 минут, установите и снова произведите
операцию дополнительной заправки хладагента А.
Если процесс дополнительной заправки хладагента вскоре останавливается,
возможно, произошла перегрузка хладагента.
Нельзя добавлять хладагент сверх нормы.

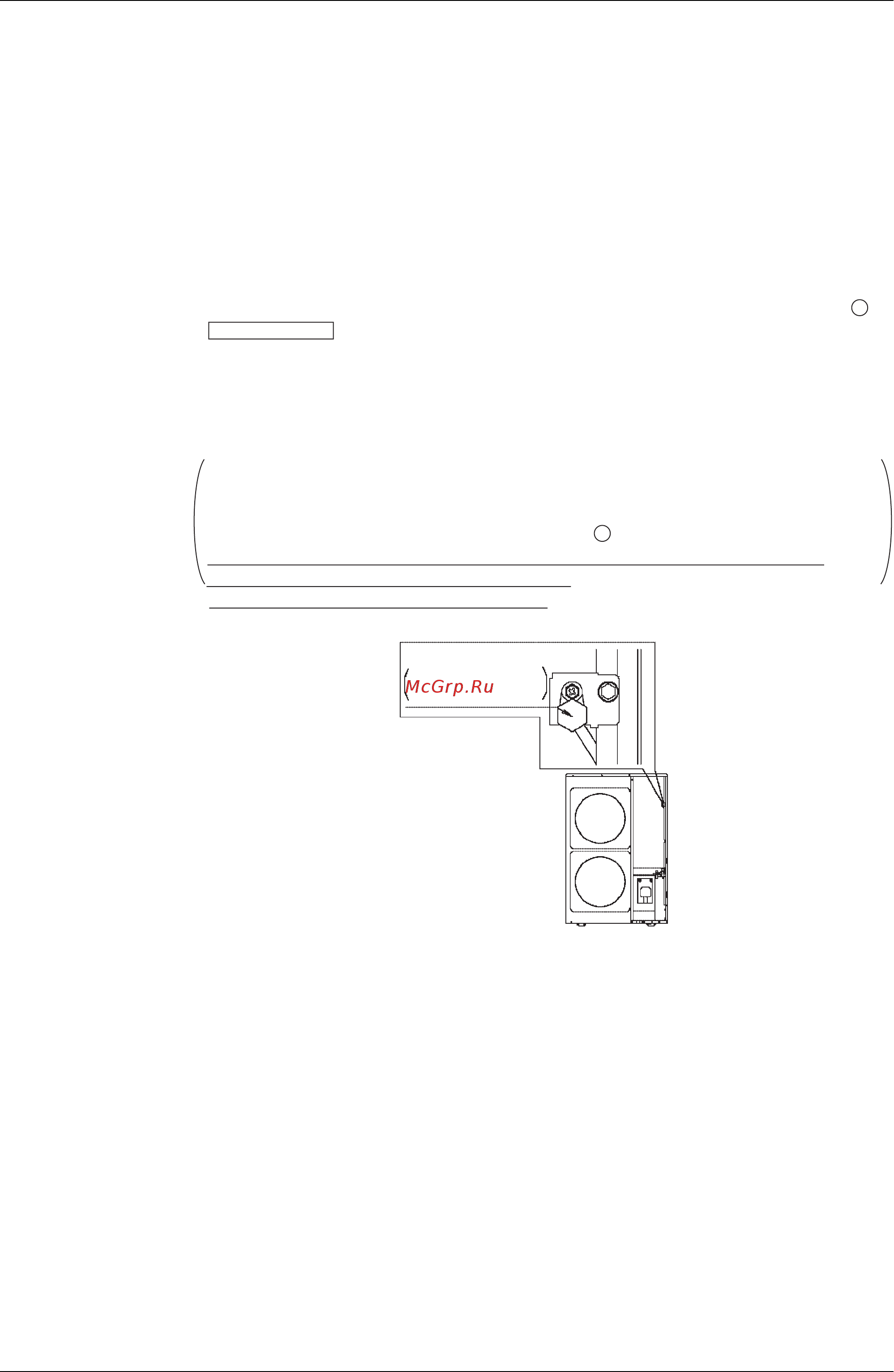

Служебный порт
для дополнительной
заправки хладагента
