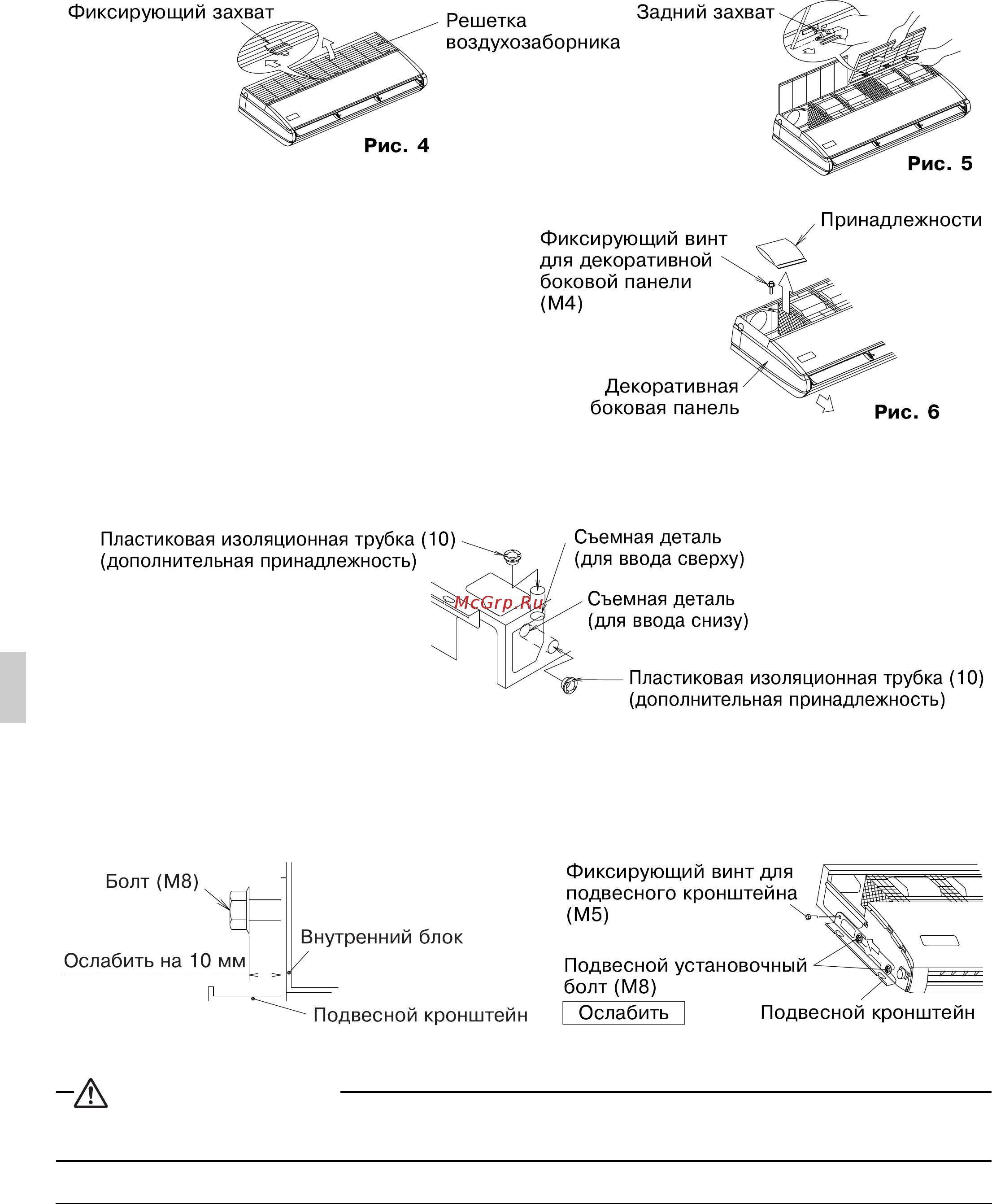

3 Демонтируйте детали внутреннего блока 1 Снимите решетку воздухозаборника Чтобы широко открыть решетку воздухозаборника отодвиньте фиксирующие захваты решетки воздухозаборника тип 32 по 2 на каждой стороне тип 63 100 по 3 на каждой сто роне в обратную сторону указанную стрелкой См рис 4 Оставьте решетку воздухозаборника открытой Чтобы снять решетку нужно удерживая захват на задней части одновременно потянуть ее на себя См рис 5 2 Снимите декоративную боковую панель правую левую Чтобы снять декоративные панели выверните фиксирующие винты по одному на каждой и потяните на себя См рис 6 Извлеките дополнительные принадлеж ности См рис 6 Откройте смотровое отверстие со сто роны ввода проводки на задней или вер хней поверхности и установите имеющуюся в комплекте пластиковую изоляционную трубку 10 Пластиковая изоляционная трубка 10 дополнительная принадлежность Принадлежности Фиксирующий винт для декоративной боковой панели М4 Декоративная боковая панель Рис 6 Съемная деталь для ввода сверху Съемная деталь для ввода снизу Пластиковая изоляционная трубка 10 дополнительная принадлежность 3 Демонтируйте подвесной кронштейн С обеих сторон отверните по 2 болта М8 всего 4 справа и слева на 10 мм для установки подвесного кронштейна См рис 7 и 8 Выверните фиксирующие винты М5 для подвесного кронштейна из задней части Чтобы снять подвесной кронштейн потяните его назад в направлении указанном стрелкой См рис 8 Фиксирующий винт для подвесного кронштейна М5 Болт М8 Внутренний блок Ослабить на 10 мм П Рис 7 Подвесной кронштейн Подвесной установочный болт М8 Ослабить Подвесной кронштейн Рис 8 Д ПРЕДОСТЕРЕЖЕНИЕ Не снимайте ленту белую закрепленную с внешней стороны внутреннего блока Это может при вести к поражению электрическим током или возгоранию 9 Русский
