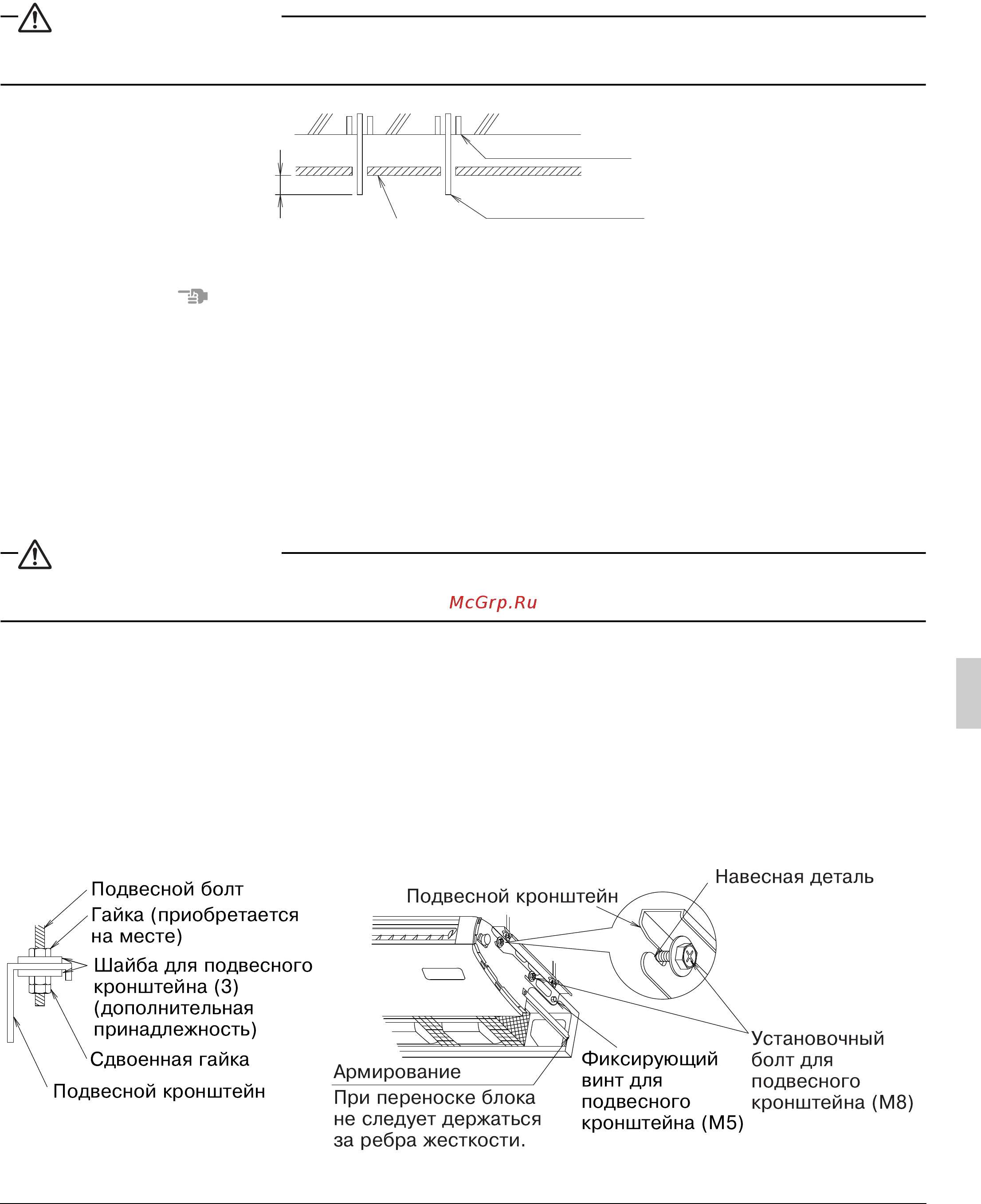

4 Установите подвесные болты Для подвески внутреннего блока следует использовать болты М8 или М10 Заранее отрегулируйте длину подвесного болта См рис 9 Используйте анкеры для существующих болтов со вставками или фундаментные болты для новых болтовых креплений Надежно закрепите внутренний блок на стене здания чтобы он мог выдерживать собственную массу Также заранее отрегулируйте расстояние до потолка ПРЕДОСТЕРЕЖЕНИЕ Если подвесной болт слишком длинный он может повредить внутренний блок или дополнитель ные устройства п п 2 2 ю ю ю СМ И Потолочная плита X Анкерный болт 7777777777 У Подвесной болт Поверхность потолка Рис 9 ПРИМЕЧАНИЕ Детали показанные на рис 9 приобретаются на месте 5 УСТАНОВКА ВНУТРЕННЕГО БЛОКА Перед установкой внутреннего блока можно легко присоединить к нему дополнительные детали Также см руководство по монтажу прилагаемое к дополнительным деталям Для установки используйте имеющиеся в комплекте и указанные детали 1 Закрепите подвесной кронштейн на подвесном болте См рис 10 ПРЕДОСТЕРЕЖЕНИЕ Для обеспечения безопасности следует использовать шайбу для подвесного кронштейна 3 опция и зафиксировать соединение сдвоенной гайкой 2 Поднимите внутренний блок Навесьте его продвинув вперед и вставьте подвесной уста новочный болт М8 для временного фиксирования блока См рис 11 3 Затяните винты М5 крепящие кронштейн в двух местах там где они были ослаблены См рис 11 Необходимо избегать смещения внутреннего блока 4 Затяните болты М8 крепящие подвесной кронштейн в 4 местах См рис 11 Навесная деталь Подвесной болт Гайка приобретается на месте Шайба для подвесного кронштейна 3 дополнительная принадлежность Сдвоенная гайка Подвесной кронштейн Рис 10 Русский Армирование При переноске блока не следует держаться за ребра жесткости Фиксирующий винт для подвесного кронштейна М5 Установочный болт для подвесного кронштейна М8 Рис 11 10
