• Наружные блоки • Рeкyпepaция тeплa • RWEYQ-MY1
8
• Системы VRVII • Наружные блоки
30
8 Установка

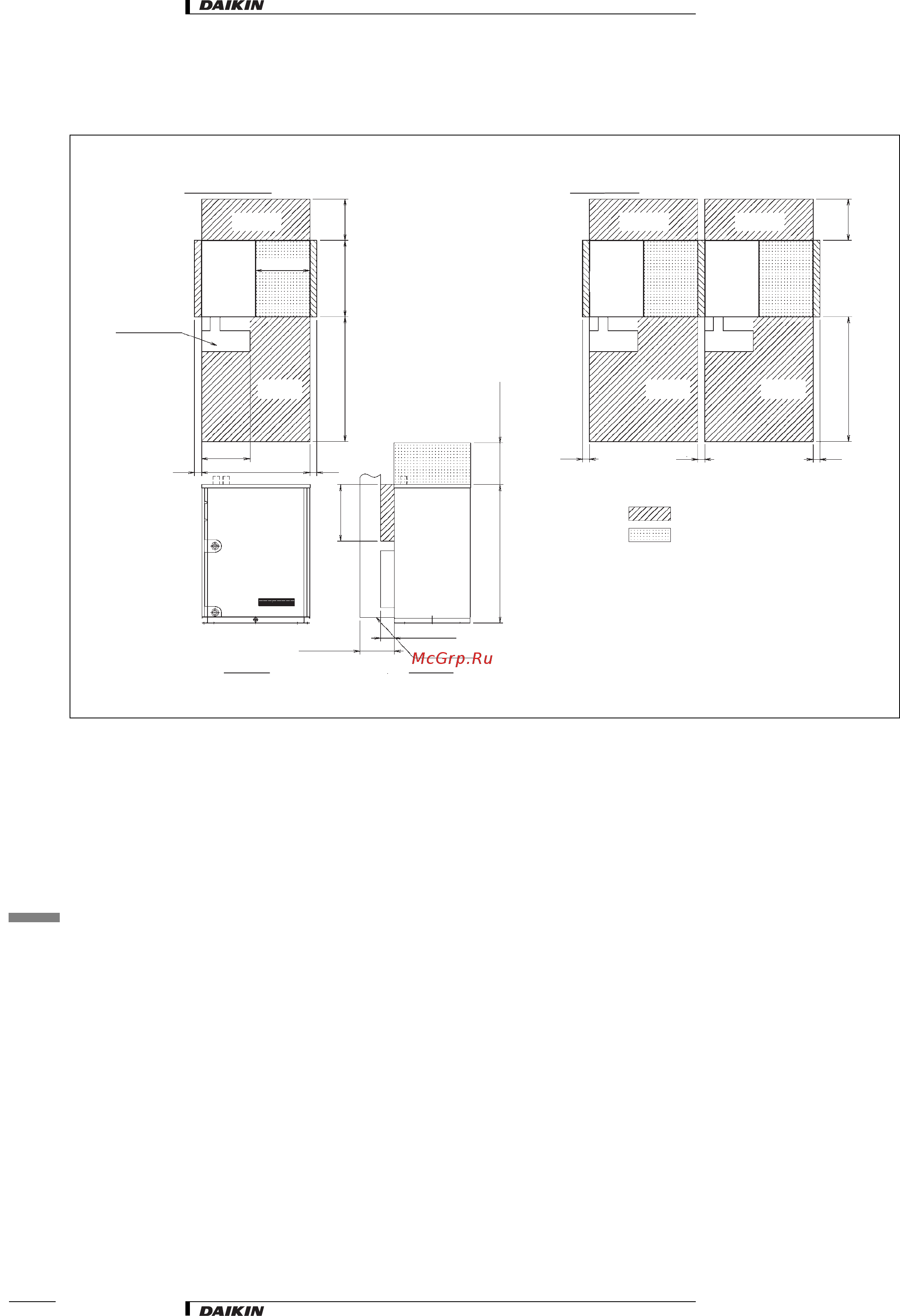

8 - 1 Место для обслуживания
RWEYQ-MY1
3D048341
300 и более
300 и более
900 и более
900 и более
300 и более
350 и более
1000
550
390 и более
Источник тепла Источник тепла Источник тепла
Место для
обслуживания
(сзади)
Место для
обслуживания
(сзади)
Место для
обслуживания
(сзади)
Место для
обслуживания
(спереди)
Место для
обслуживания
(спереди)
20 20 20
20 780 20
Место для
обслуживания
(спереди)
: Требуемое место для обслуживания
: Место для вентиляции
350 и менее
250 и менее
Место для установки
водопровода
(100 и более)
Вид спереди Вид справа
Место для
установки
водопровода
Для одноблочной установки Для установки рядами
