Поиск неисправностей с пульта дистанционного управления SiBU39-402
118 Поиск неисправностей
4.6 “A9” Внутренний блок: Неисправность подвижной
части электронного расширительного клапана (20E)
Вывод на пульте
дистанционного
управления
A9
Применимые
модели
Все модели внутренних блоков
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Неисправность подвижной части электронного расширительного клапана
Дефект PCB внутреннего блока
Дефект соединительного кабеля

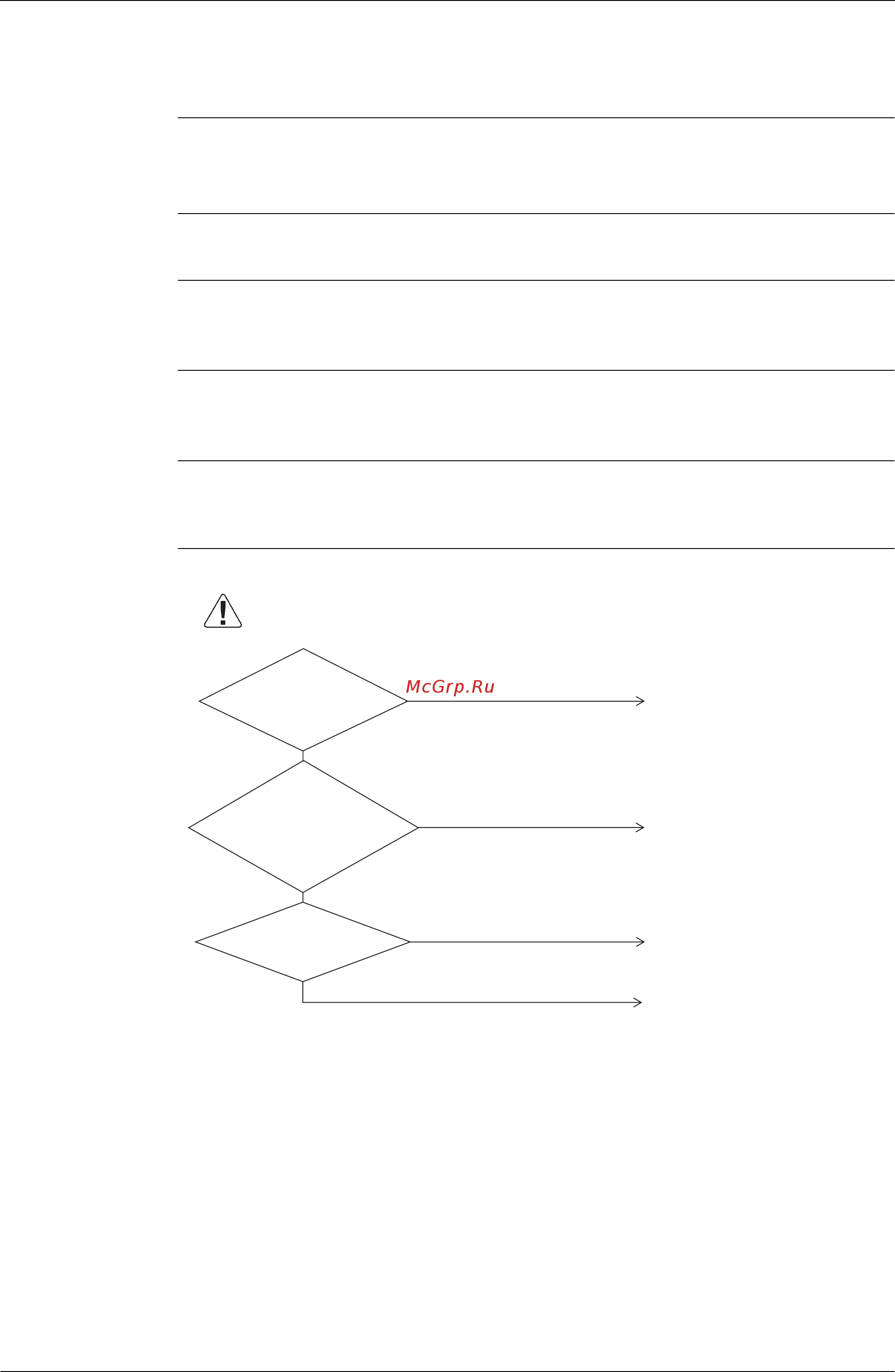

Поиск
неисправностей
(V2781)
Предостережение
Проверьте, чтобы выключатель электропитания был в положении
“выключено” перед соединением или отсоединением соединителя,
в противном случае детали могут быть повреждены.
После подсоединения, отключить
электропитание и затем включить
снова.
Заменить подвижную часть
электронного расширительного
клапана.
ДА
ДА
НЕТ
НЕТ
Заменить соединительный кабель.
Если выключить питание и затем
включить снова, и это не помогает,
заменить PCB внутреннего блока.
НЕТ
ДА
Электронный
расширительный клапан
подсоединен к X7A PCB
внутреннего
блока.
Нормальный,
когда проверяется
катушка (*1) подвижной
части электронного
расширительного
клапана.
Соединительный
кабель короткозамкнут
или отсоединен.
