Поиск неисправностей с пульта дистанционного управления SiBU39-402
162 Поиск неисправностей
4.44
“UE
”
Неисправность при передаче данных между
центральным пультом дистанционного управления
и внутренним блоком
Вывод на пульте
дистанционного
управления
UE
Применимые
модели
Все модели внутренних блоков
Централизованный пульт дистанционного управления
Способ
определения
неисправности
Микрокомпьютер проверяет, нормальной ли является передача данных между
внутренним блоком и централизованным пультом дистанционного управления.
Условия
установления
неисправности
Когда передача данных не выполняется нормально в течение определенного промежутка времени
Предполагаемые
причины
Неисправность при передаче данных между дополнительными пультами
централизованного управления и внутренним блоком
Соединитель для установки главного пульта дистанционного управления разъединен
Неисправность PCB централизованного пульта дистанционного управления
Дефект PCB внутреннего блока

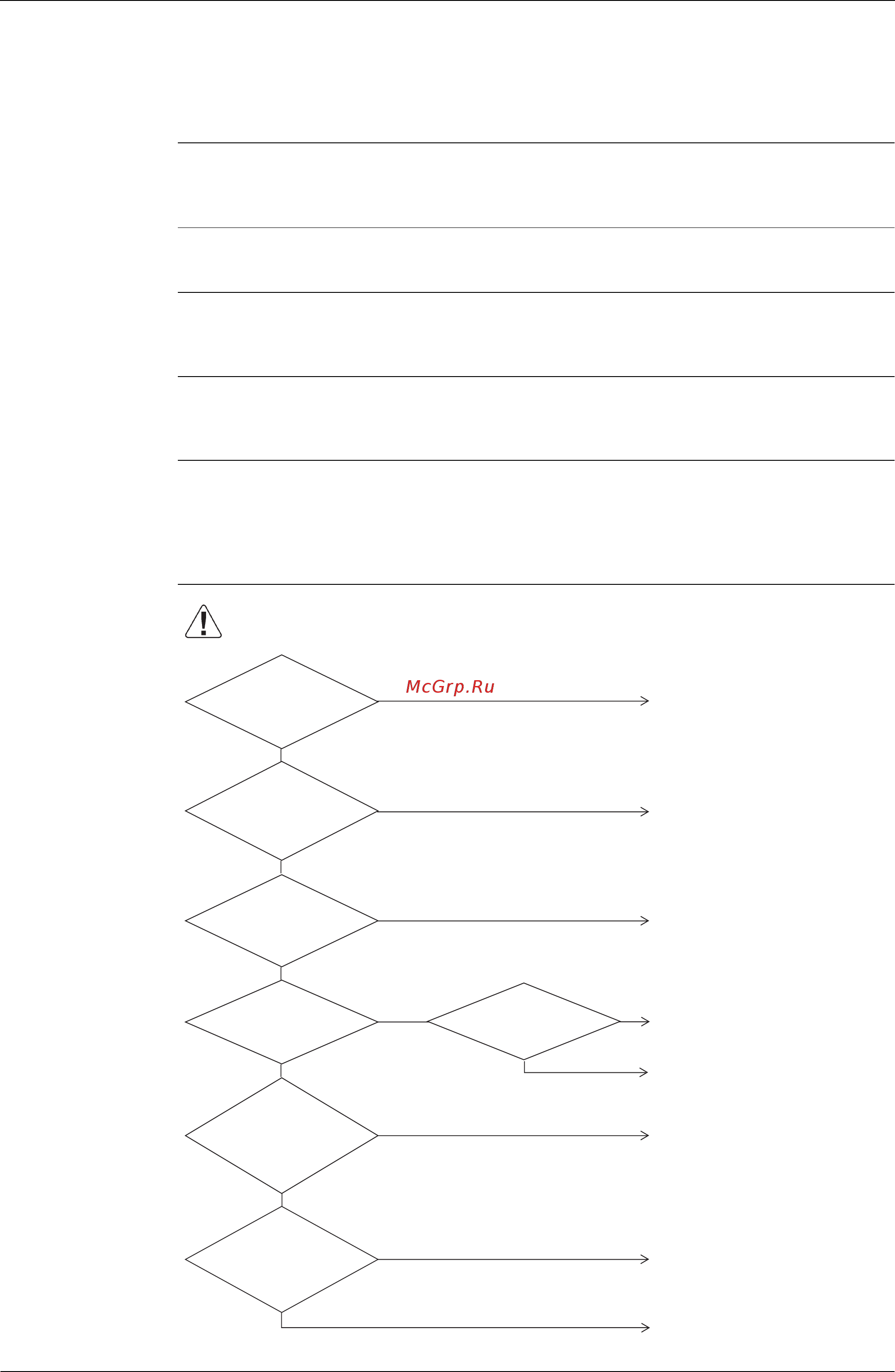

Поиск
неисправностей
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
Включено
ли электропитание
для внутренних блоков,
где выводится информация
о неисправности?
Отсоединена
ли проводка передачи
данных или неправильно
смонтирована?
Отсоединена
ли проводка передачи
данных для главного пульта
управления или неправильно
смонтирована?
Отсоединен ли
соединитель главного
пульта для установки
главного пульта?
Установить правильно
№ группы.
Заменить PCB
внутреннего блока.
Смонтировать правильно
проводку.
Смонтировать правильно
проводку.
Подсоединить правильно
соединитель.
Заменить центральную PCB.
Сбросить электропитание
одновременно для всех
дополнительных пультов
централизованного
управления.
ДА
ДА
НЕТ
ДА
ДА
ДА
ДА
Включить питание
внутреннего блока.
ДА
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
Удален
ли внутренний блок
после подсоединения или
его адрес
изменен?
Установлен ли
№ группы еисправных
внутренних блоков?
Существует
ли сбой в
передаче данных со
всеми внутренними
блоками?
(V2829)
