Руководство по эксплуатации, монтажу и подключению

Подключение к электрической сети

Подключение производитсятолько уполномоченным

специалистом соответствующей квалификации.

Соединительные клеммы доступны при открытии крышки

соединительной коробки.

ВНИМАНИЕ!

Перед каждым вмешательством в работу аппарата всегда

следует отключать аппарат от сети.

Принимая во внимание ваше сетевое напряжение

необходимо аппарат подключить по указанной схеме.

Защитный провод (РЕ) подключите к клеммеб

обозначенной знаком заземления

Кабель подключения необходимо вести через

разбременительное устройство, которое защищает кабель

от вытаскивания.

По окончании подключения включите все нагревательные

элементы приблизительно на 3 минуты с целью проверки

их работы.

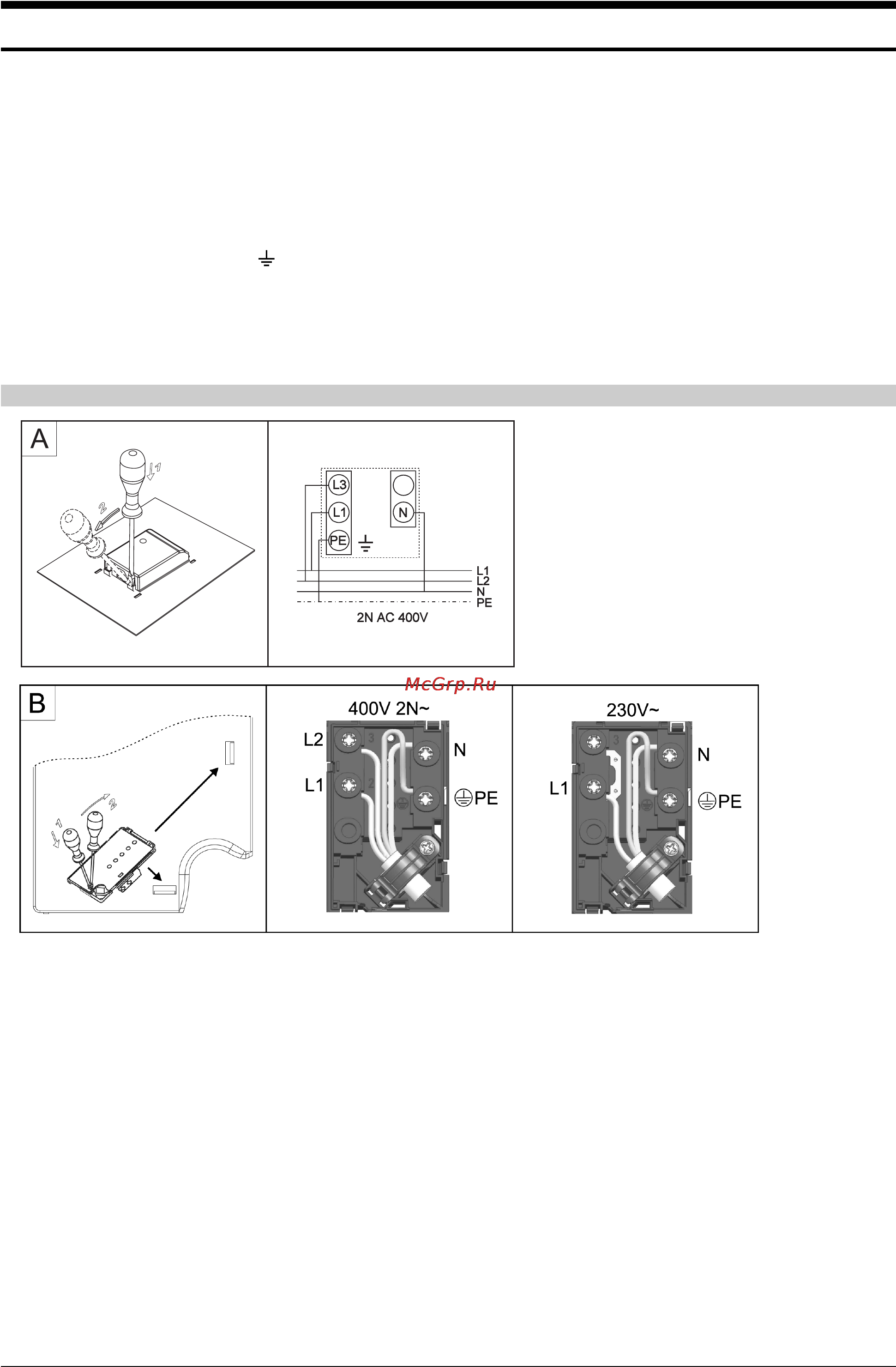

Схема подключения

ПРИМЕЧАНИЕ! В некоторых типах клеммных колодок перемычки установлены между клеммами 4 и 5, на других вложены в

отдельный карман, расположенный на колодке. Винты клемм на данных колодках уже откручены. При закручивании винтов

слышен слабый щелчок: это означает, что винт необходимо крепко затянуть.

Для подключения можно употреблять:

− резиновые кабели подключениятипа Н05 RR-F 4х1,5 с маркированным

в жёлто,зелёный цвет защитным проводом

− ПВХ изолированные кабели подключениятипа Н05 VV-F 4х1,5 с маркированным в жёлто,зелёный цвет защитным

проводом, или

− другие равноценные и более качественные кабели

ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО НА ИЗМЕНЕНИЕб КОТОРОЕ НЕВЛИЯЕТ НА ФУНКЦИОНАЛЬНОСТЬ

АППАРАТА.
