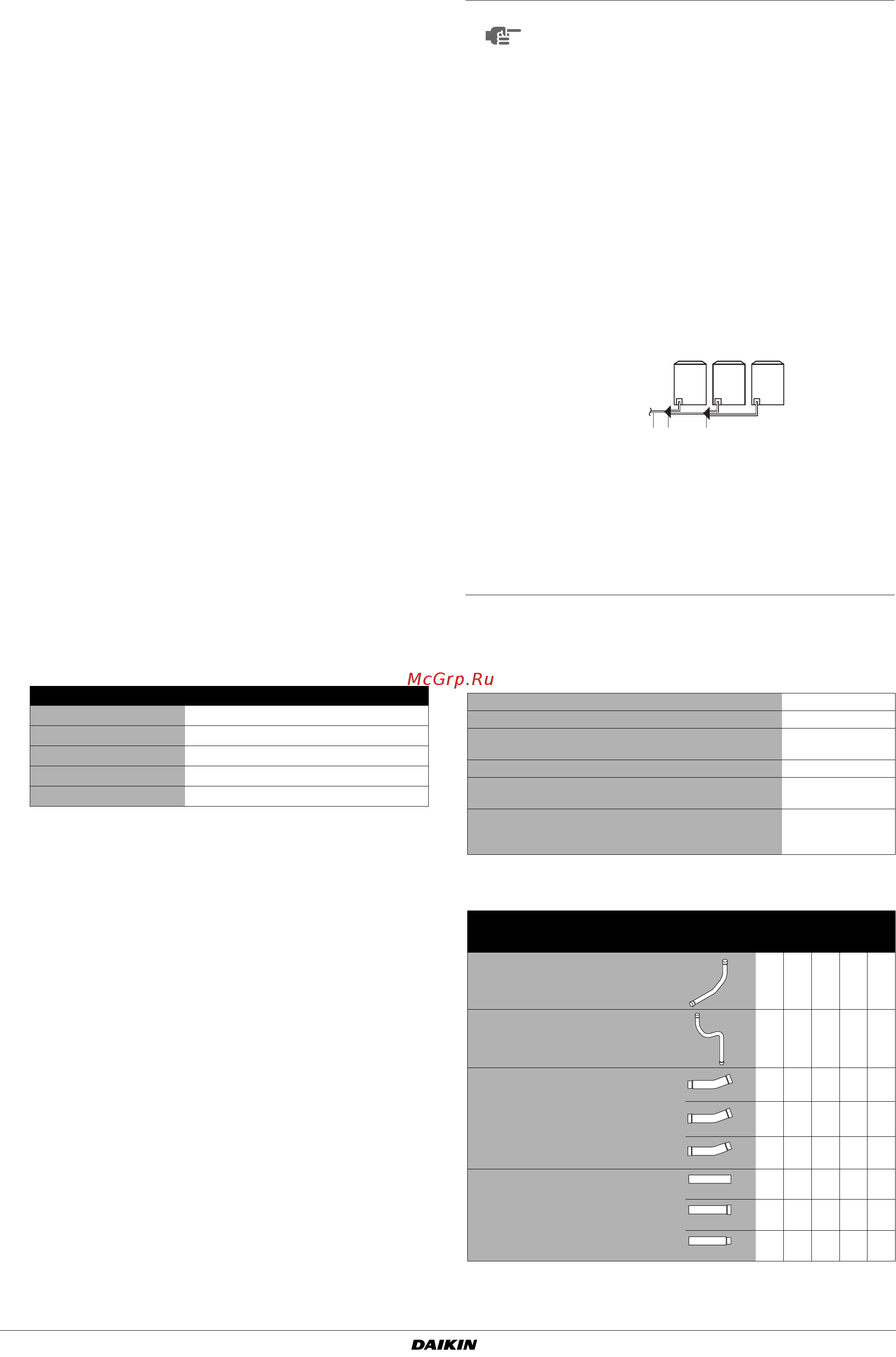

Инструкция по монтажу
2
REYQ8+12P9Y1B + REYQ10-14-16P8Y1B
Система кондиционирования VRVIII
4PW48462-1
1. Введение
В настоящей инструкции описывается монтаж инверторов VRV
серии Daikin REYQ-P. Эти агрегаты предназначены для наруж-
ной установки и используются для охлаждения и в качестве
тепловых насосов. Система с одним наружным агрегатом
REYQ8~16P не комбинируется с другими наружными агрегатами
в системе с несколькими наружными агрегатами. Этот агрегат
имеет номинальную холодопроизводительность от 22,4 до
45,0 кВт и номинальную теплопроизводительность от 25,0 до
50,0 кВт.
Для изменения потока хладагента, поступающего во
внутренние агрегаты, совместно с системой REYQ-P можно
использовать блоки BS только следующих типов: BSVQ100P,
BSVQ160P и BSVQ250P. Использование с системой REYQ-P
блоков BS других типов приведёт к сбоям в работе системы.
Для кондиционирования воздуха агрегаты серии REYQ-P могут
использоваться совместно с внутренними агрегатами Daikin
VRV, рассчитанными на применение хладагента R410A.
В настоящей инструкции по монтажу изложены все сведения по
распаковке, установке и подключению агрегатов серии REYQ-P.
Установка внутренних агрегатов в настоящей инструкции не
рассматривается. Всегда используйте ту инструкцию по
монтажу, которая прилагается к данному агрегату.
1.1. Диапазон производительности внутренних
агрегатов
Внутренние агрегаты можно устанавливать, исходя из
приведенных ниже диапазонных значений.
■ Всегда используйте соответствующие внутренние агрегаты,
совместимые с хладагентом R410A.
Информацию о совместимости конкретных моделей
внутренних агрегатов с хладагентом R410A смотрите
в каталогах продукции.
■ Общая мощность внутренних агрегатов
1.2. Стандартная комплектация
Информацию о поставке следующего дополнительного
оборудования с агрегатом смотрите в точке 1 на рисунке 18.
Информацию о поставке следующего дополнительного
оборудования с агрегатом смотрите в точке 2 на рисунке 18.
Наружный агрегат Общая мощность внутренних агрегатов
REYQ8 100~260
REYQ10 125~325
REYQ12 150~390
REYQ14 175~455
REYQ16 200~520
ПРИМЕЧАНИЕ
■ Если общая производительность подключен-
ных внутренних агрегатов будет превышать
производительность наружного агрегата,
возможно падение холодо- и теплопроиз-
водительности при работе внутренних
агрегатов.
Более подробную информацию о характе-
ристиках производительности смотрите
в Engineering Data Book.
■ Для систем с несколькими наружными
агрегатами существуют ограничения по
порядку подсоединения труб хладагента
между наружными агрегатами во время
монтажа.
Выполняйте монтаж с учетом следующих
ограничений.
Производительность наружных агрегатов A, B
и C должна удовлетворять следующим
ограничительным условиям: A≥B≥C.
Инструкция по монтажу 1x
Инструкция по эксплуатации 1x
Та б личка с информацией о дополнительной заправке
хладагента
1x
Наклейка с информацией об установке 1x
Этикетка с информацией о фторированных газах,
способствующих созданию парникового эффекта
1x
Этикетка с многоязычной информацией о
фторированных газах, способствующих созданию
парникового эффекта
1x
REYQ
8 10 12 14 16
Вспомогательная трубка жидкого
хладагента (1)
1x 1x 1x 1x 1x
Вспомогательная трубка жидкого
хладагента (2)
1x 1x 1x 1x 1x
Вспомогательная трубка
всасывания газообразного
хладагента (1)
1x — — ——
—1x———
——1x1x 1x
Вспомогательная трубка
всасывания газообразного
хладагента (2)
1x — — ——
—1x———
——1x1x 1x
1 К внутренним агрегатам
2 Комплект труб для подсоединения
нескольких наружных агрегатов
(первое ответвление)
3 Комплект труб для подсоединения
нескольких наружных агрегатов
(второе ответвление)
ABC
12 3
Ø22.2
Ø22.2
Ø28.6
Ø19.1
Ø22.2
Ø28.6
