VACUUM
VACUUM
УКАЗАНИЕ
Опция при использовании станины с анкерной опор-
ной плитой: приверните анкерную опорную плиту к
вакуумной опорной плите.
УКАЗАНИЕ
Обеспечьте прочное и ровное соединение вакуум-
ной и анкерной опорных плит. Убедитесь в том, что
выбранная вами сверлильная коронка не повредит
вакуумную опорную плиту.
1. Выверните 4 регулировочных винта таким обра-
зом, чтобы они выступали из комбинированной
или вакуумной опорной плиты примерно на 5 мм.
2. Подсоедините вакуумный штуцер комбинирован-
ной/вакуумной опорной плиты к вакуумному на-
сосу.
3. Найдите центр предполагаемого отверстия.
4. Проведите от центра отверстия в направлении
места установки линию длиной прим. 800 мм.
5. Установите на линии метку на расстоянии 292 мм
от центра предполагаемого отверстия.
6. Включите вакуумный насос и нажмите на ваку-
умный клапан.
7. Выровняйте комбинированную/вакуумную опор-
ную плиту так, чтобы ее метки совпали с линией.
8. Если станок позиционирован правильно, отпу-
стите вакуумный клапан и прижмите его к осно-
ванию.
9. Выравнивание и крепление комбинирован-
ной/вакуумной опорной плиты выполняется с
помощью 4 регулировочных винтов.

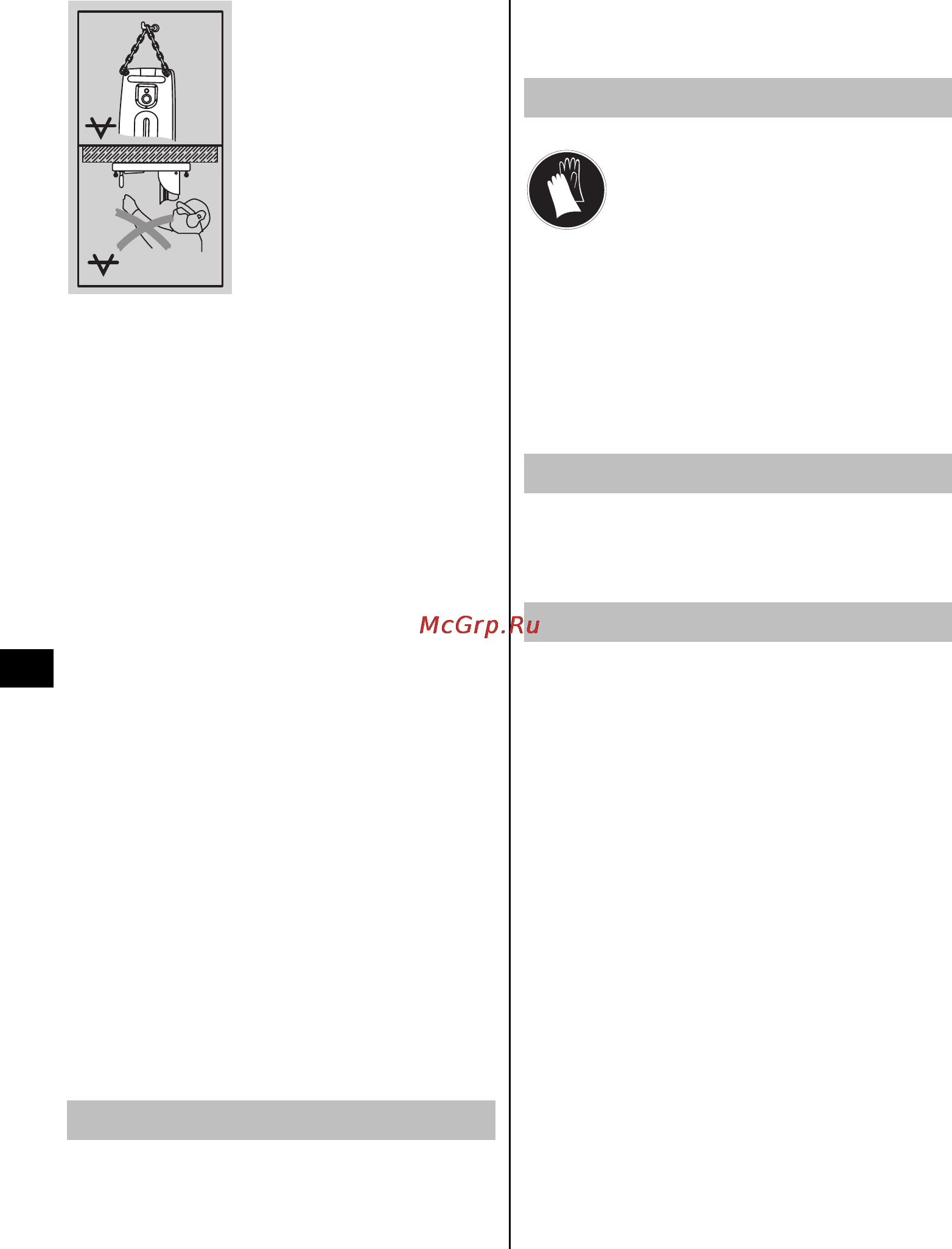

10. При горизонтальном сверлении обязательно
использование дополнительных креплений для
станка (например цепи, прикрепленной к анкеру
ит.д.).
11. Убедитесь в том, что станок прочно закреплен.
6.1.8 Крепление станины с помощью натяжного
винта
1. Закрепите натяжной винт на верхнем конце на-
правляющей.
2. Позиционируйте станину на основании.
3. Выровняйте опорную плиту с помощью 4 регули-
ровочных винтов.
4. Зафиксируйте станину с помощью натяжного
винта.
5. Убедитесь в надёжной фиксации станка.
6.1.9 Регулировка угла сверления на станине с
комбинированной опорной плитой 15 16 17
(Шаг 7,5°; макс. до 45°)
ОСТОРОЖНО
Опасность защемления пальцев шарнирами. Наде-
вайте защитные перчатки.
1. Разблокируйте рычаг (внизу на станине) до рас-
фиксации установочных шпонок.
2. Установите колонну в нужное положение.
3. Затягивайте рычаг до полной фиксации устано-
вочных шпонок и колонны.
6.1.10 Подсоединение пылеотсасывающего
устройства 18
1. Отверните крышку промывоч-
ного/всасывающего вертлюга.
2. Вставьте всасывающий шланг в муфту.
3. Закройте водяной кран в боковой рукоятке.
6.1.11 Монтаж соединительной муфты водяного
шланга 19
ОСТОРОЖНО
Регулярно проверяйте шланги на отсутствие по-
вреждений. Следите за тем, чтобы максимально
допустимое давление в них не превышало 6 бар.
ОСТОРОЖНО
Не допускайте соприкосновения шланга с враща-
ющимися частями.
ОСТОРОЖНО
Следите за тем, чтобы шланг не был поврежден
при подаче каретки.
ОСТОРОЖНО
Макс. температура воды: 40 °C.
ОСТОРОЖНО
Проверьте подключенную систему водоснабже-
ния на герметичность.
УКАЗАНИЕ
Во избежание повреждения компонентов используйте
только свежую воду или воду без частиц грязи.
ru
322
Printed: 22.11.2013 | Doc-Nr: PUB / 5069553 / 000 / 06Printed: 22.11.2013 | Doc-Nr: PUB / 5069553 / 000 / 07
