Hilti DD 120 [15/26] Подготовка к работе
![Hilti DD 120 [15/26] Подготовка к работе](/views2/1070707/page15/bgf.png)
VACUUM
VACUUM
6 Подготовка к работе
ОСТОРОЖНО
Напряжение сети должно соответствовать указан-
ному на заводской табличке. Станок не должен
быть подсоединен к сети электропитания.
ОПАСНО
При сквозном сверлении стен ограждайте
обрабатываемый участок с обратной стороны
стены, так как с этой стороны могут выпасть
наружу куски материала или сверлильный керн.
При сквозном сверлении потолочных перекрытий
ограждайте обрабатываемый участок снизу,
так как вниз могут упасть куски материала или
сверлильный керн.
ОПАСНО
Проверьте прочность фиксации станка на основа-
нии.
ОСТОРОЖНО
Не используйте переходный штекер, чтобы снять
заземление.
6.1 Подготовка к работе
ОСТОРОЖНО
Станок и алмазная коронка тяжелые. Существует
опасность защемления частей тела. Надевайте
защитную каску, защитные перчатки и защитную
обувь.
6.1.1 Установка рычага (маховика) 4
УКАЗАНИЕ
Рычаг (маховик) может быть установлен с левой или
правой стороны каретки.
1. Насадите рычаг (маховик) на ось с левой или
правой стороны каретки.
2. Застопорите рычаг (маховик) против отворачива-
ния с помощью шплинта.
6.1.2 Крепление станка с помощью анкера 3
ВНИМАНИЕ
Используйте подходящий для имеющегося осно-
вания анкер и следуйте указаниям по монтажу от
изготовителя анкеров.
УКАЗАНИЕ
Металлические распорные анкеры Hilti M12
обычно используются для крепления оснастки
для алмазного бурения на нерастрескавшемся
бетоне. Однако, при определенных условиях
может потребоваться альтернативное крепление.
С вопросами относительно надежности крепления
обращайтесь в сервисную службу компании Hilti.
1. Установите подходящий анкер на расстоянии
203 мм (идеальный вариант) от центра
предполагаемого отверстия.
2. Вверните натяжной шпиндель (принадлежность)
ванкер.
3. Насадите опорную плиту станка на шпиндель и
выровняйте её.
4. Наверните зажимную гайку (принадлежность) на
шпиндель без затяжки.
5. Выровняйте опорную плиту с помощью 4 регули-
ровочных винтов. Убедитесь в том, что регулиро-
вочные винты плотно прилегают к основанию.
6. Затяните зажимную гайку на натяжном шпинделе
с помощью рожкового ключа SW 19.
7. Убедитесь в том, что станок прочно закреплён.

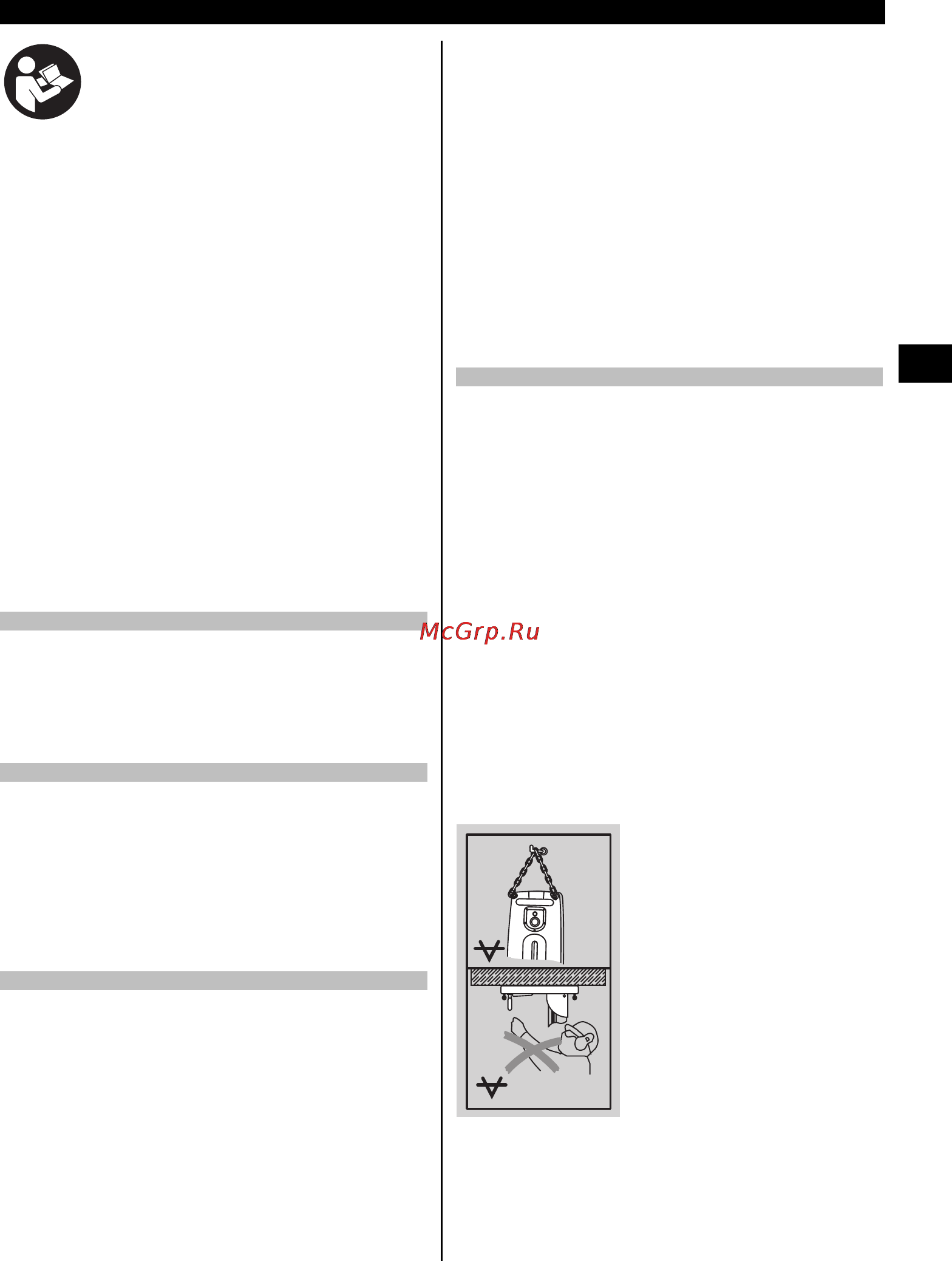

6.1.3 Вакуумное крепление станка
ОПАСНО
На основаниях с покрытием, а также на ламиниро-
ванных, шероховатых или неровных основаниях воз-
можно значительное снижение эффективности ваку-
умной системы. Проверьте, подходит ли основание
для вакуумного крепления станины.
ОПАСНО
Сверление над головой с использованием только
вакуумного крепления запрещается.
ОСТОРОЖНО
Перед использованием вакуумного насоса озна-
комьтесь с руководством по его эксплуатации и
следуйте приведенным в нем указаниям.
ВНИМАНИЕ
Перед началом работы и во время ее выполнения
стрелка манометра должна находиться в зеленом
поле.
УКАЗАНИЕ
В виде опции при использовании вакуумной опорной
плиты: приверните анкерную опорную плиту к вакуум-
ной опорной плите.
ru
123
Printed: 22.11.2013 | Doc-Nr: PUB / 5127409 / 000 / 02
