ПОДКЛЮЧЕНИЕ 9

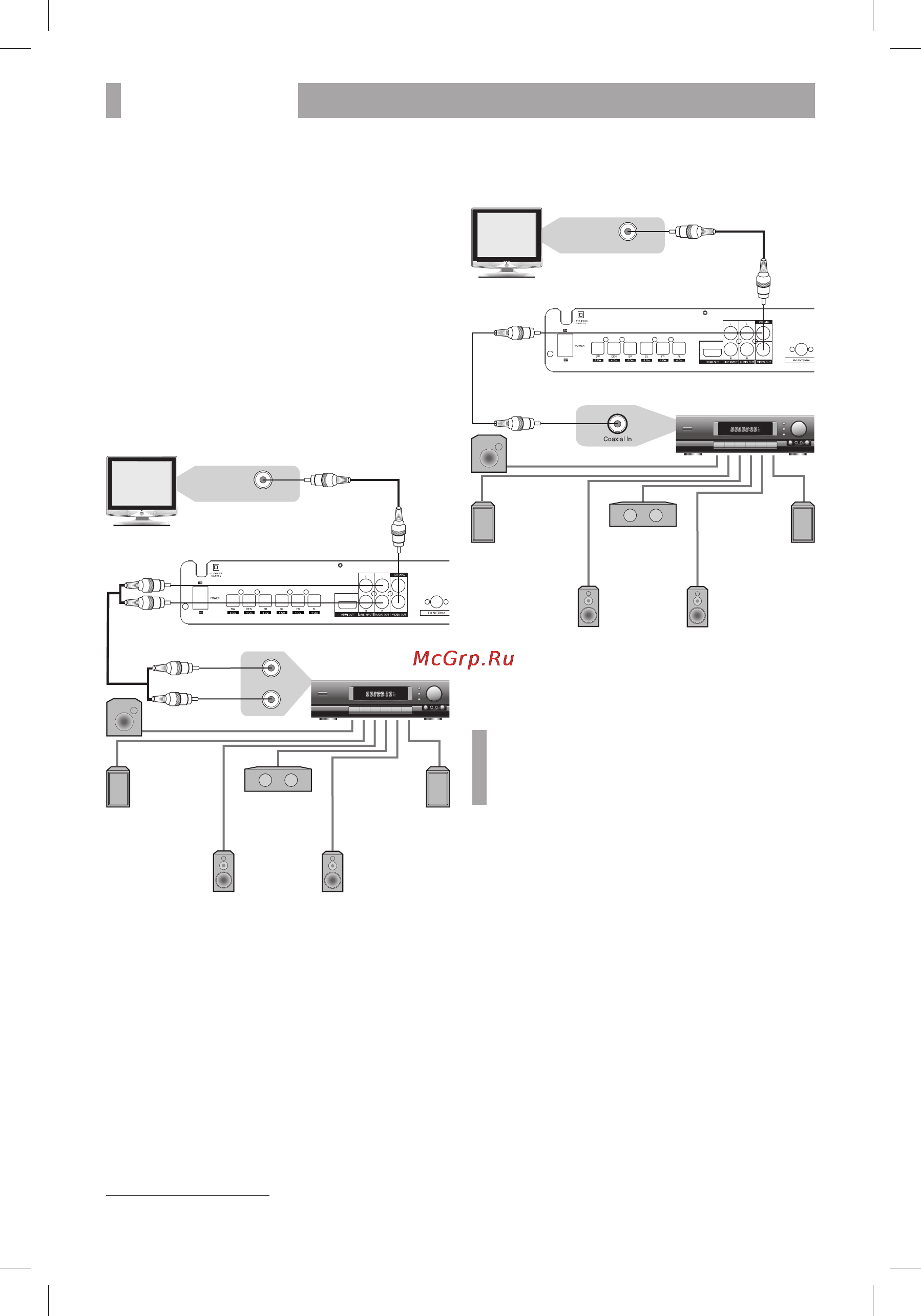

ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ
С ДЕКОДЕРОМ DOLBY PRO LOGIC
SURROUND**
• Установите параметр Микширование/Конфигурация
в меню настроек звука в режим Стерео (подробное
описание данной операции смотрите в разделе
настроек звука).
• Расстояние между громкоговорителями
окружающего звука и слушателем должно быть
не меньше, чем между фронтальными
громкоговорителями и слушателем. Если расстояние
между громкоговорителями окружающего звука
и слушателем значительно меньше расстояния между
фронтальными громкоговорителями и слушателем,
то в таком случае необходимо выставить задержку
каналов окружающего звука (подробное описание
данной операции смотрите в разделе настроек звука).
ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ
С ДЕКОДЕРОМ DOLBY DIGITAL
ИЛИ DTS
Аудиокабель
Видеокабель
Усилитель с декодером
Dolby Pro Logic Surround
Сабвуфер
Левый
фронтальный
громко-
говоритель
Правый
фронтальный
громко-
говоритель
Левый
громко-
говоритель
окружающего
звука
Правый
громко-
говоритель
окружающего
звука
Центральный
громко-
говоритель
Video in
Audio in
Задняя панель*
Видеокабель
Усилитель с декодером
Dolby Digital или DTS
Сабвуфер
Левый
фронтальный
громко-
говоритель
Правый
фронтальный
громко-
говоритель
Левый
громко-
говоритель
окружающего
звука
Правый
громко-
говоритель
окружающего
звука
Центральный
громко-
говоритель
Коаксиальный
кабель
Video in
Задняя панель*
ПРИМЕЧАНИЕ
• Производится по лицензии Dolby Laboratories.
«Dolby» и двойное D – торговые марки Dolby
Laboratories.
Конфиденциальные неизданные работы.
* На рисунке схематично изображена задняя панель DK2715HD.
** Только для модели DK2715HD.
