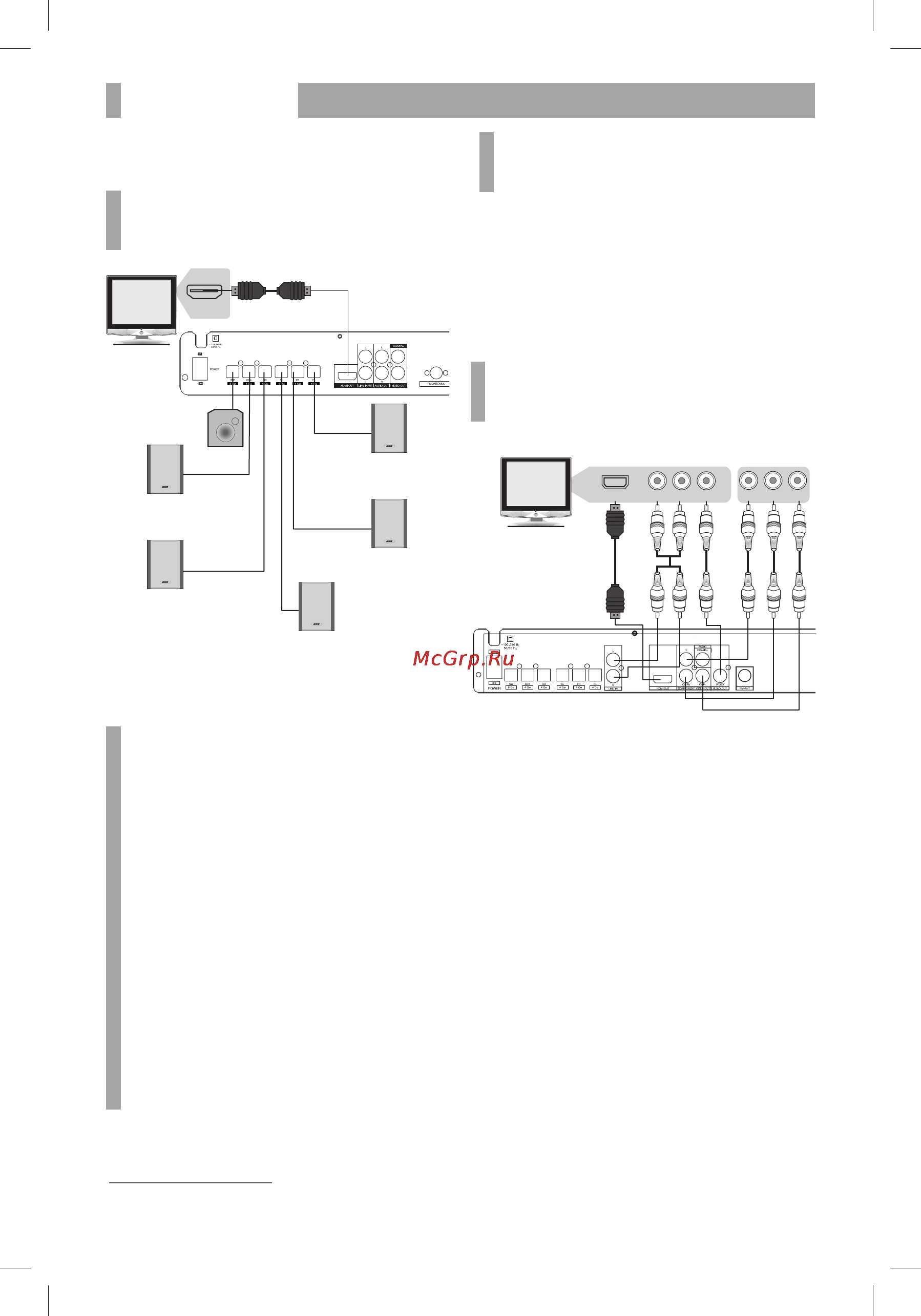

ПОДКЛЮЧЕНИЕ 8
Подключите соединительные кабели, как
показано на схеме. Подключите штекеры кабелей
громкоговорителей к выходным разъемам
SPEAKERS OUTPUT соответствующих каналов.
• Соедините выходы 5.1 DVD-театра
с соответствующими входами громкоговорителей.
• Обратите внимание на правильность подключения
всех каналов и надежность фиксации разъемов
в гнездах, иначе могут наблюдаться значительные
шумы при воспроизведении.
ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ
ПРЕДОСТЕРЕЖЕНИЕ
•
Перед началом подключения DVD-театра
к другому оборудованию убедитесь, что
электропитание отключено.
Аудио-
кабель**
Видео-
кабель
HDMI in Audio in
Y
Cr (Pr) Cb (Pb)
Video in
HDMI-кабель
Задняя панель***
• Чтобы использовать DVD-театр в режиме
изображения с чересстрочной разверткой,
установите соответствующий параметр в меню
(подробное описание смотрите в разделе
«Настройки изображения»). Режим изображения с
прогрессивной разверткой может использоваться
при подключении по HDMI.
• Если ваш телевизор оборудован компонентным
видеовходом, используйте компонентный
видеовыход DVD-театра для подключения.
• Если ваш телевизор оборудован композитным
видеовходом, соедините разъем композитного
видеовыхода DVD-театра с соответствующим
разъемом ТВ с помощью желтого штекера
аудиовидеокабеля.
• Установите параметр Микширование/Конфигурация
в меню настроек звука в режим Стерео (подробное
описание данной операции смотрите в разделе
«Аудионастройка»).
• Если для воспроизведения звука будет
использоваться акустическая система телевизора,
то подключите аудиовыходы DVD-театра MIXED L и R
к стереофоническому входу телевизора (Audio In)**.
ПОДКЛЮЧЕНИЕ КОМПОНЕНТОВ
ДОМАШНЕгО DVD-ТЕАТРА
ПРЕДОСТЕРЕЖЕНИЕ
•
Перед началом подключения DVD-театра
к другому оборудованию убедитесь, что
электропитание отключено.
Задняя панель*
HDMI-кабель
HDMI in
Левый
фронтальный
громкоговоритель
Правый
фронтальный
громкоговоритель
Левый
тыловой
громкоговоритель
Правый
тыловой
громкоговоритель
Центральный
громкоговоритель
Сабвуфер
• Чтобы активировать все 6 громкоговорителей при
воспроизведении дисков с аудиосопровождением
в формате 5.1CH, пожалуйста, установите
конфигурацию 5.1CH в разделе настроек звука.
ПРИМЕЧАНИя
• В зависимости от вашей плазменной панели,
жидкокристаллической панели, проекционного
телевизора подключение может отличаться
от указанного на рисунке.
• Внимание! Если устройство отображения не
поддерживает систему защиты HDCP
(High-bandwidth Digital Content Protection),
корректное отображение видеосигнала
невозможно.
• Некоторые модели цифровых устройств
отображения могут поддерживать режимы работы
HDMI-интерфейса данного устройства
не в полном объеме.
• Переключение форматов сигнала HDMI-выхода
возможно только в режиме STOP, при открытом
лотке или отсутствии диска.
• Во избежание повреждения компонентов
домашнего кинотеатра подключайте
к DVD-театру только акустическую систему,
поставляемую в комплекте.
• Перед подключением громкоговорителей
убедитесь, что электропитание устройства
отключено.
* На рисунке схематично изображена задняя панель DK2715HD.
** Только для модели DK2715HD.
*** На рисунке схематично изображена задняя панель DK2716HD.
