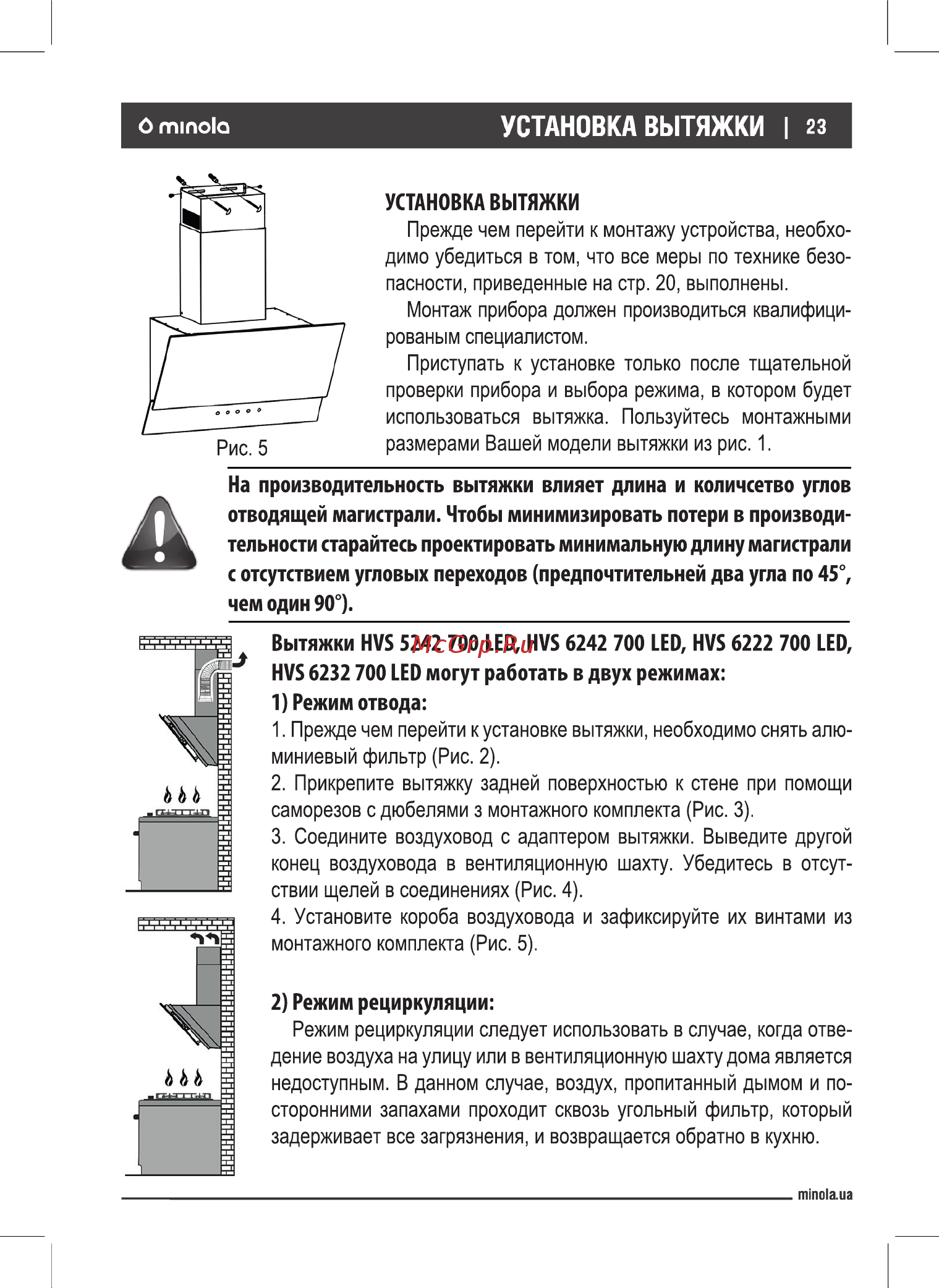

УСТАНОВКА ВЫТЯЖКИ
Прежде чем перейти к монтажу устройства, необхо-
димо убедиться в том, что все меры по технике безо-
пасности, приведенные на стр. 20, выполнены.
Монтаж прибора должен производиться квалифици-
рованым специалистом.
Приступать к установке только после тщательной
проверки прибора и выбора режима, в котором будет
использоваться вытяжка. Пользуйтесь монтажными
размерами Вашей модели вытяжки из рис. 1.
Вытяжки HVS 5242 700 LED, HVS 6242 700 LED, HVS 6222 700 LED,
HVS 6232 700 LED могут работать в двух режимах:
1) Режим отвода:
1. Прежде чем перейти к установке вытяжки, необходимо снять алю-
миниевый фильтр (Рис. 2).
2. Прикрепите вытяжку задней поверхностью к стене при помощи
саморезов с дюбелями з монтажного комплекта (Рис. 3).
3. Соедините воздуховод с адаптером вытяжки. Выведите другой
конец воздуховода в вентиляционную шахту. Убедитесь в отсут-
ствии щелей в соединениях (Рис. 4).
4. Установите короба воздуховода и зафиксируйте их винтами из
монтажного комплекта (Рис. 5).
2) Режим рециркуляции:
Режим рециркуляции следует использовать в случае, когда отве-
дение воздуха на улицу или в вентиляционную шахту дома является
недоступным. В данном случае, воздух, пропитанный дымом и по-
сторонними запахами проходит сквозь угольный фильтр, который
задерживает все загрязнения, и возвращается обратно в кухню.
Рис. 5
На производительность вытяжки влияет длина и количсетво углов
отводящей магистрали. Чтобы минимизировать потери в производи-
тельности старайтесь проектировать минимальную длину магистрали
с отсутствием угловых переходов (предпочтительней два угла по 45°,
чем один 90°).
УСТАНОВКА ВЫТЯЖКИ
Прежде чем перейти к монтажу устройства, необхо-
димо убедиться в том, что все меры по технике безо-
пасности, приведенные на стр. 20, выполнены.
Монтаж прибора должен производиться квалифици-
рованым специалистом.
Приступать к установке только после тщательной
проверки прибора и выбора режима, в котором будет
размерами Вашей модели вытяжки из рис. 1.
Вытяжки HVS 5242 700 LED, HVS 6242 700 LED, HVS 6222 700 LED,
HVS 6232 700 LED могут работать в двух режимах:
1) Режим отвода:
1. Прежде чем перейти к установке вытяжки, необходимо снять алю-
миниевый фильтр (Рис. 2).
2. Прикрепите вытяжку задней поверхностью к стене при помощи
саморезов с дюбелями з монтажного комплекта (Рис. 3).
3. Соедините воздуховод с адаптером вытяжки. Выведите другой
конец воздуховода в вентиляционную шахту. Убедитесь в отсут-
ствии щелей в соединениях (Рис. 4).
4. Установите короба воздуховода и зафиксируйте их винтами из
монтажного комплекта (Рис. 5).
2) Режим рециркуляции:
Режим рециркуляции следует использовать в случае, когда отве-
дение воздуха на улицу или в вентиляционную шахту дома является
недоступным. В данном случае, воздух, пропитанный дымом и по-
сторонними запахами проходит сквозь угольный фильтр, который
задерживает все загрязнения, и возвращается обратно в кухню.
Рис. 5
На производительность вытяжки влияет длина и количсетво углов
отводящей магистрали. Чтобы минимизировать потери в производи-
тельности старайтесь проектировать минимальную длину магистрали
с отсутствием угловых переходов (предпочтительней два угла по 45°,
чем один 90°).
