• Соединительный блок • BEVQ-MVE
Системы VRVII, VRVIII Внутренние блоки
173

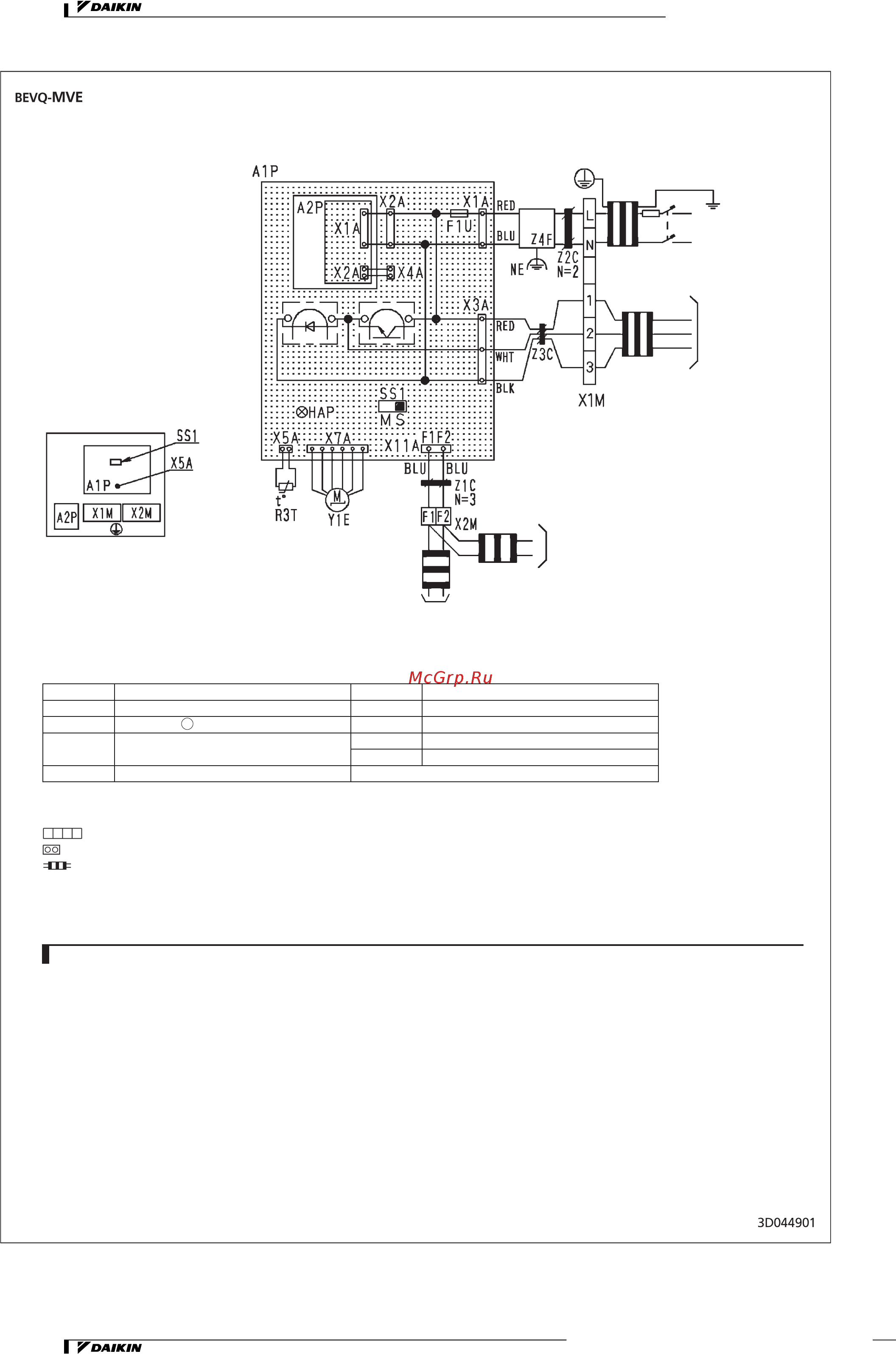

7 Электрическая схема BEVQ блоков
: Клемма
: Разъем
: Электропроводка по месту
ЦВЕТА:
BLU: синий
WHT: белый
RED: красный
BLK: черный
Электропитание
50
~
220240 В
60
~
220 В
К внутреннему блоку
Блок управления
К наружному блоку
Примечание 4
К интерфейсному адаптеру для
внутренних блоков серии Sky Air
A1P Узел печатной платы SS1 Селекторный переключатель (главный/подчиненный)
A2P Узел печатной платы электропитания (220240 В/16 В) X1M Клеммная колодка (электропитание)
F1U Предохранитель B (10 А / 250 В) X2M Клеммная колодка (передача сигнала)
HAP Светодиод
(индикатор — зеленый)
Y1E Электронный расширительный вентиль
Z1CZ3C/Z4C Шумовой фильтр
R3T Термистор (газ)
П
РИМЕЧАНИЯ
1. Данная электрическая схема приведена для блока BEV. Для выполнения электропроводки и настройки внутренних, наружных блоков и
блоков BS см. электрические схемы и руководства по монтажу на эти блоки.
2. При установке дополнительного оборудования внутреннего блока см. электрическую схему этого блока.
3. К блоку BEV можно подключить только один внутренний блок. Для подключения пульта дистанционного управления см. электрическую
схему внутреннего блока.
4. При использовании центрального блока управления всегда используйте интерфейсный адаптер для системы Sky Air. При выполнении
подсоединения см. инструкцию, прилагаемую к блоку.
5. Переключение режимов охлаждение/нагрев внутренних блоков, подсоединенных к блоку BEV, может быть произведено только если они
соединены с блоком BS.
В случае, если система используется только с блоком BEV, требуется установка селектора режимов охлаждение/нагрев.
6. Переключение SS1 на «М» производите, только если блок BEV подсоединен к такому внутреннему блоку, который при подсоединении блока
BS должен иметь возможности для переключения типа охлаждение/нагрев. Обозначение «M/S» на SS1 означает «Главный/подчиненный».
При поставке с завода`изготовителя он устанавливается на «S».
7. Подсоедините прилагаемый термистор к R3T.
