• Четырехпоточный блок кассетного типа c круговым потоком • FXFQ-P
• Системы VRVII, VRVIII • Внутренние блоки
112

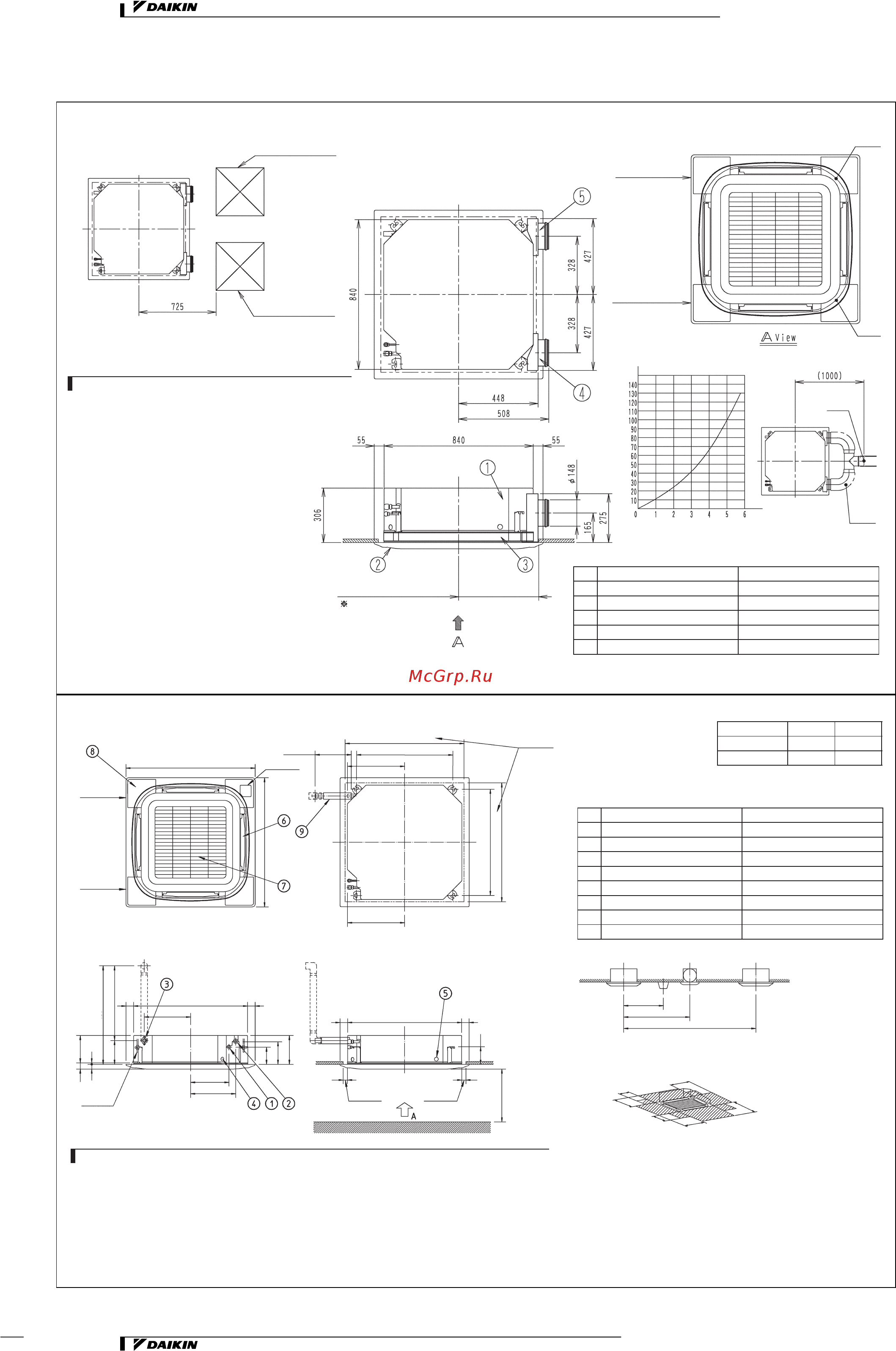

3 Габаритные и установочные размеры
3.1 Чертеж в масштабе
FXFQ80,100P
3D057034
Nr Name Description
1 Indoor unit
2 Decoration panel
3 Suction chamber
4 Connecting chamber (Right)
5 Connecting chamber (Left)
Service acces panel:
450x450 mm or more
NOTES
1 When installing this kit, inspection hatch is necessary.
(It is necessary when servicing.) Either one of
inspection hatchs must be installed.
2 Field construction.
3 The corner air outlet of this part must be shut.
4 In case of mounting a duct fan, make sure to
use a wiring adapter for electrical appendices
and link with the indoor unit fan.
5 The intake air flow rate is recommended to be 20%
or less of the H speed air flow rate.
If the intake air flow rate is too large, the operating
sound may rise or detection of the indoor unit suction
temperature may be affected.
6 It indicates the distance between the T-tube inlet and the
indoor unit inlet when the T-tube is connected.
(Refer to note: 1)
Service acces panel:
450 x 450 mm or more
(Refer to note: 1)
Installation service access panel
Pipe connection side
Drain connection side
Note: 3
Note: 3
Inlet
T-tube
Field supply
Air flow rate (m
3
/min)
Ventilation resistance in chamber (Note: 6)
Static pressure of chamber (Pa)
Connecting chamber mounting space
455 (Ceiling opening space)
FXFQ20-25-32-40-50-63P
3TW28834-1
Nr Name Description
1 Liquid pipe connection ø A flare connection
2 Gas pipe connection ø B flare connection
3 Drain pipe connection VP25 (O.D. ø32, I.D. ø25)
4 Power supply connection
5 Transmission wiring connection M5 (Inside control box)
6 Air discharge opening Note 1
7 Corner decoration cover
8 Drain house O.D. ø32 I.D. ø26
View A
NOTES
1 Location of the nameplates:
- Unit body: on the control box cover.
- Decoration panel: on the panel frame at the motor side
under the corner cover
2 When installing an optional accessory, refer to the installation drawings
- For the fresh air intake kit ... an inspection port is necessary
Drain side
Piping side
See note 3
860 - 910 (Ceiling opening)
710 (Suspension position)
See note 4
860 - 910 (Ceiling opening)
780 (Suspension position)
See note 4
See note 4
950
950
420
420
55
55840
340
280
330
Hanging bolt
4 x M8-M10
50
40
201
10
850
Adjustable (0-675)
211
165
175
125
35
35
55
55
840
130
1500 or more
(Installation space)
200 mm
or more
1500 mm
or more (*)
1500 mm
or more (*)
1500 mm
or more (*)
1500 mm
or more (*)
200 mm
or more
Ventilator
Other unit
External
surface light
1500 mm or more
2000 mm or more
4000 mm or more
Model A B
FXFQ20-50 6.35 12.7
FXFQ63 9.52 159
1
2
3 In case of using an Infrared remote control, this position will be a signal receiver.
Refer to the drawing of the infrared remote control for more detail
4 Make sure the spacing between the ceiling and the cassette is no more than 35 mm. Max ceiling opening: 910 mm.
5 When the conditions exceed 30°C and RH 80% in the ceiling or fresh air is inducted into the ceiling, an additional
insulation is required (polyethylene foam, thickness 10 mm or more.)
6
(*) In case a discharge opening is closed with the ‘sealing member’ option, the distance of 1500 mm can be reduced to 500 mm on the closed side.
Please respect the distances as shown on fi
g
ure above.
300 or less
Tech Catalogue 2007.indb 112Tech Catalogue 2007.indb 112 17.05.2007 15:44:0417.05.2007 15:44:04
