• Индивидуальные системы управления
• Системы VRVII, VRVIII • Системы управления
191

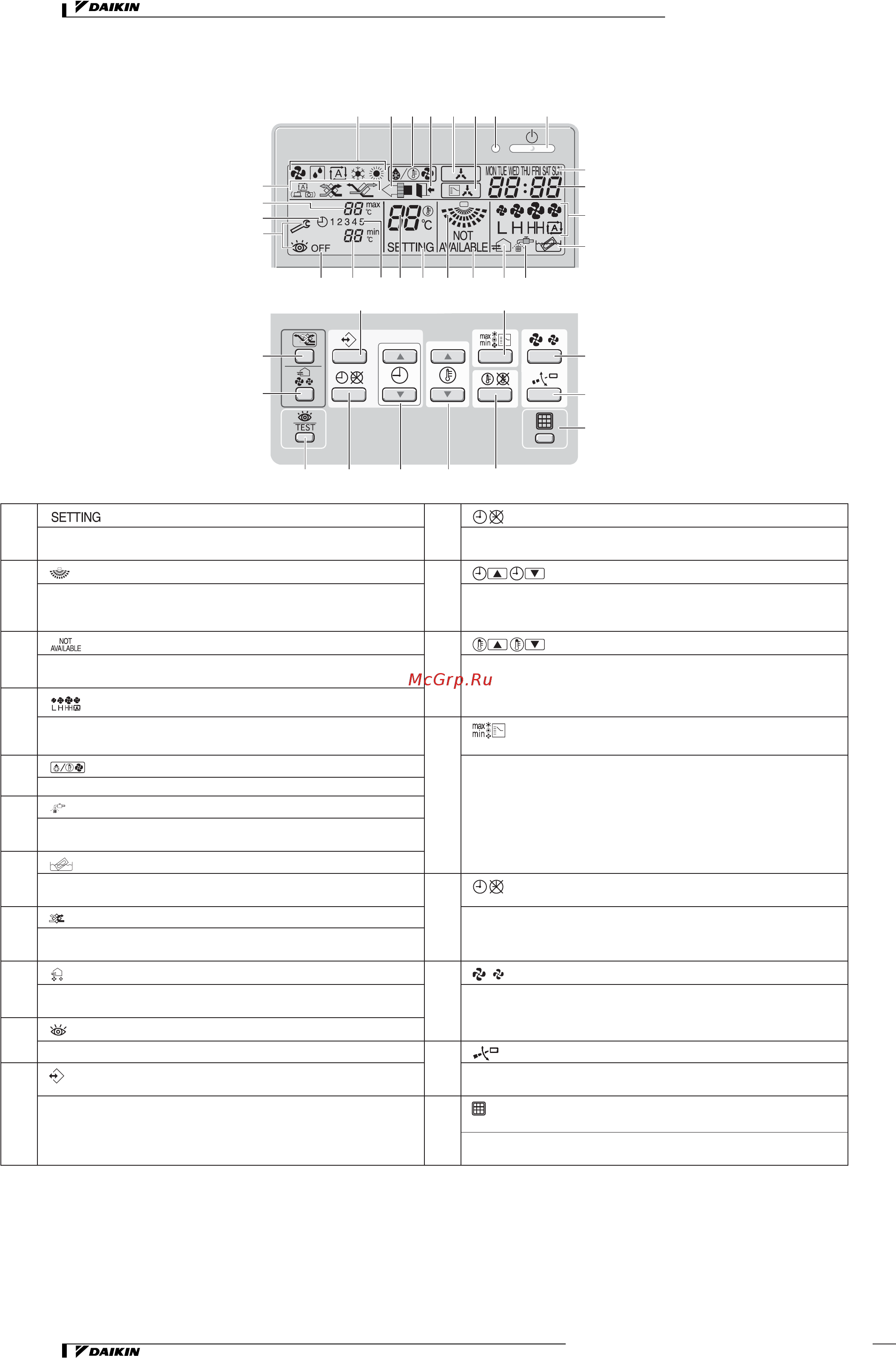

4 Проводной пульт дистанционного управления BRC1D517
4.2 Назначение и функции кнопок
19
« » — УСТАНОВОЧНЫЙ ПАРАМЕТР
30
« » — КНОПКА ПРОГРАММИРУЕМОГО ТАЙМЕРА
Не используется, предназначен только для целей обслуживания.
Данная кнопка используется для разблокирования или блокирования
программируемого таймера.
20
« » — ИНДИКАЦИЯ НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА
31
« » — КНОПКИ УСТАНОВКИ ВРЕМЕНИ
Данная индикация отображает направление воздушного потока (только для
установок с приводными воздухораспределительными заслонками).
Данные кнопки используются для установки часов или, в режиме
программирования, для установки времени выполнения программируемой
функции. Обе кнопки имеют функцию повторения символа.
21
« » — НЕДОСТУПНО
32
« » — КНОПКИ РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ
Данное сообщение появляется на дисплее в случае обращения к
неустановленной опции или недоступной функции.
Данные кнопки используются для регулировки текущей заданной температуры
или в режиме программирования, для регулировки запрограммированной,
заданной температуры (шаг изменения = 1°С). Обе кнопки используются также
для установки дня недели.
22
« » — ИНДИКАЦИЯ СКОРОСТИ ВЕНТИЛЯТОРА
Отображает установленное значение скорости вентилятора.
33
« » — КНОПКА ИЗМЕНЕНИЯ РЕЖИМА/МИНИМАЛЬНОГО
МАКСИМАЛЬНОГО ЗНАЧЕНИЯ
23
« » — ИНДИКАЦИЯ РЕЖИМА РАЗМОРОЗКА/ГОРЯЧИЙ ПУСК
Данная кнопка является многоцелевой. В зависимости от предыдущих действий
пользователя ей могут присваиваться следующие функции:
1 — выбор режима работы установки (ВЕНТИЛЯЦИЯ, ОСУШЕНИЕ,
АВТОМАТИЧЕСКИЙ РЕЖИМ, ОХЛАЖДЕНИЕ, НАГРЕВ)
2 — при работе в режиме ограничения температуры F переключение
отображения минимального и максимального значения температуры.
Дисплей отображает работу в режиме разморозка/горячий пуск.
24
« » — ВРЕМЯ ОЧИСТКИ ВОЗДУШНОГО ФИЛЬТРА
Данная индикация означает, что фильтр предварительной очистки воздуха
нуждается в очистке. См. руководство по внутреннему блоку.
25
« » — ИНДИКАЦИЯ ЗАГРЯЗНЕННОСТИ ЭЛЕМЕНТА
Данная индикация означает, что элемент нуждается в очистке (только для
моделей, реализующих HRVFфункцию).
34
« » — КНОПКА ЗАДАННОГО ЗНАЧЕНИЯ/ОГРАНИЧЕНИЯ
26
« » — КНОПКА ВЫБОРА РЕЖИМА ВЕНТИЛЯЦИИ
Данная кнопка используется для переключения режимов заданного значения и
ограничивающего регулирования или «ВЫКЛ.» (только для режима
программирования).
Данная кнопка используется для управления режимом вентиляции с
рекуперацией тепла (HRV); см. руководство по HRV.
27
« » — КНОПКА ЗАДАНИЯ ИНТЕНСИВНОСТИ ВЕНТИЛЯЦИИ
35
« » — КНОПКА УПРАВЛЕНИЯ СКОРОСТЬЮ ВЕНТИЛЯТОРА
Данная кнопка используется для установки степени интенсивности вентиляции;
см. руководство по HRVFрежиму.
Данная кнопка используется для установки требуемой скорости вращения
вентилятора: L (низкая), H (высокая), HH (очень высокая), A (устанавливается
автоматически).
28
« » — КНОПКА ДИАГНОСТИКА/ТЕСТОВЫЙ РЕЖИМ
Не используется, предназначена только для целей обслуживания.
36
« » — КНОПКА ЗАДАНИЯ НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА
29
« » — ПРОГРАММИРУЮЩАЯ КНОПКА
Данная кнопка используется для разблокирования возможности задания
направления потока воздуха.
Данная кнопка является многоцелевой.
В зависимости от предыдущих действий пользователя ей могут присваиваться
различные функции.
37
« » — КНОПКА СБРОСА ИНДИКАЦИИ «ВРЕМЯ ОЧИСТКИ
ВОЗДУШНОГО ФИЛЬТРА»
Данная кнопка используется для сброса индикации «Время очистки воздушного
фильтра».
129
3
25
22
11
10
37
35
27
26
12
13
17
34
242320 211816 15 14 19
323130
29
28
4
36
33
85 76
TEST
Tech Catalogue 2007.indb 191Tech Catalogue 2007.indb 191 17.05.2007 15:45:0217.05.2007 15:45:02
