20 | 第二章: 硬體安裝

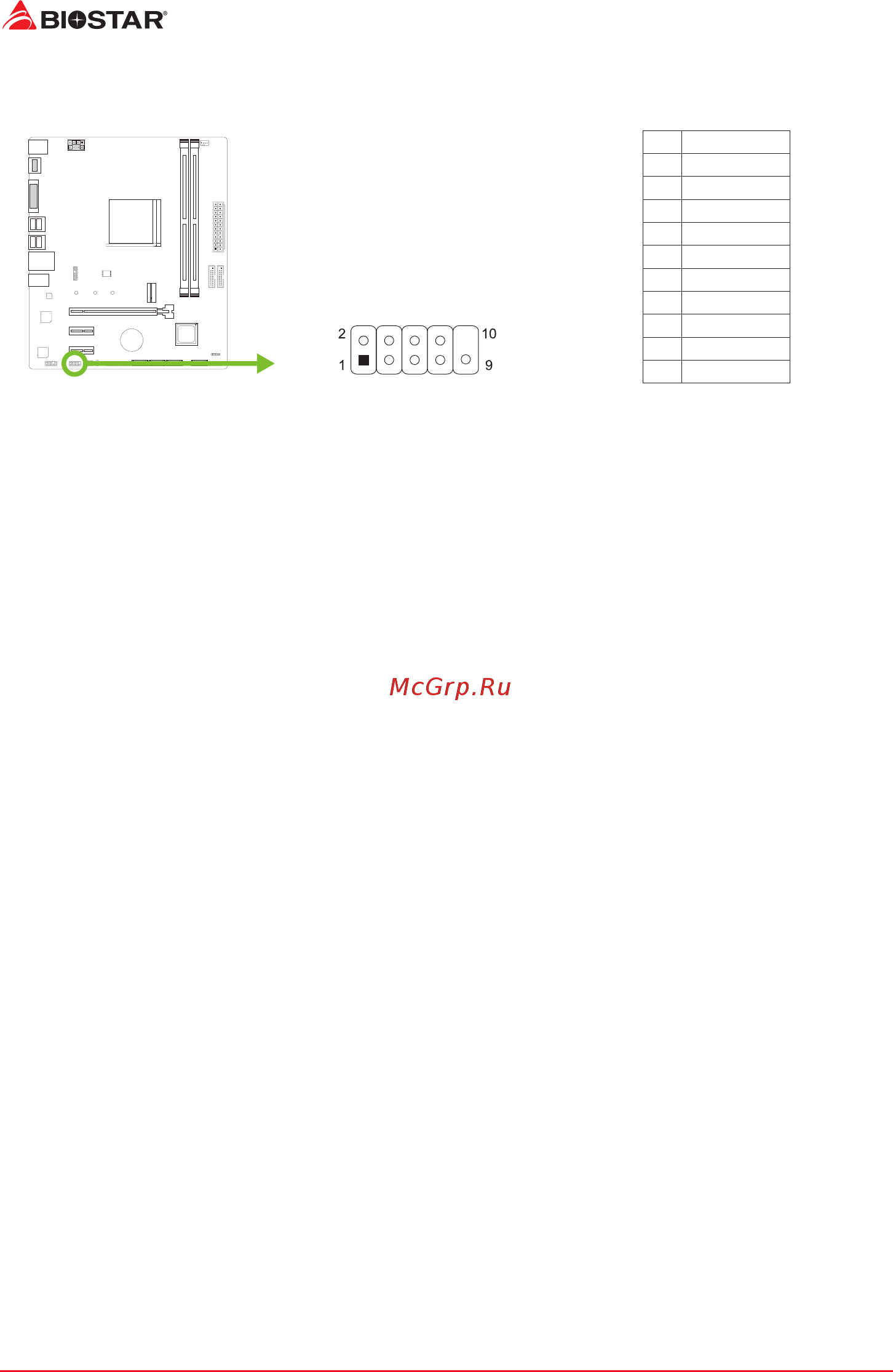

J_COM1: 序列埠接頭
此主板提供序列埠接頭可接RS-232接頭。
針 定義
1 載波檢測
2 接收資料
3 發送數據
4 資料終端備妥
5 接地訊號
6 資料集備妥
7 輸送要求
8 清除發送
9 震鈴指示器
10 Key
