Biostar A68MHE Версия 7.4 [38/79] 2 установка радиатора
![Biostar A68MHE Версия 7.4 [38/79] 2 установка радиатора](/views2/1710981/page38/bg26.png)

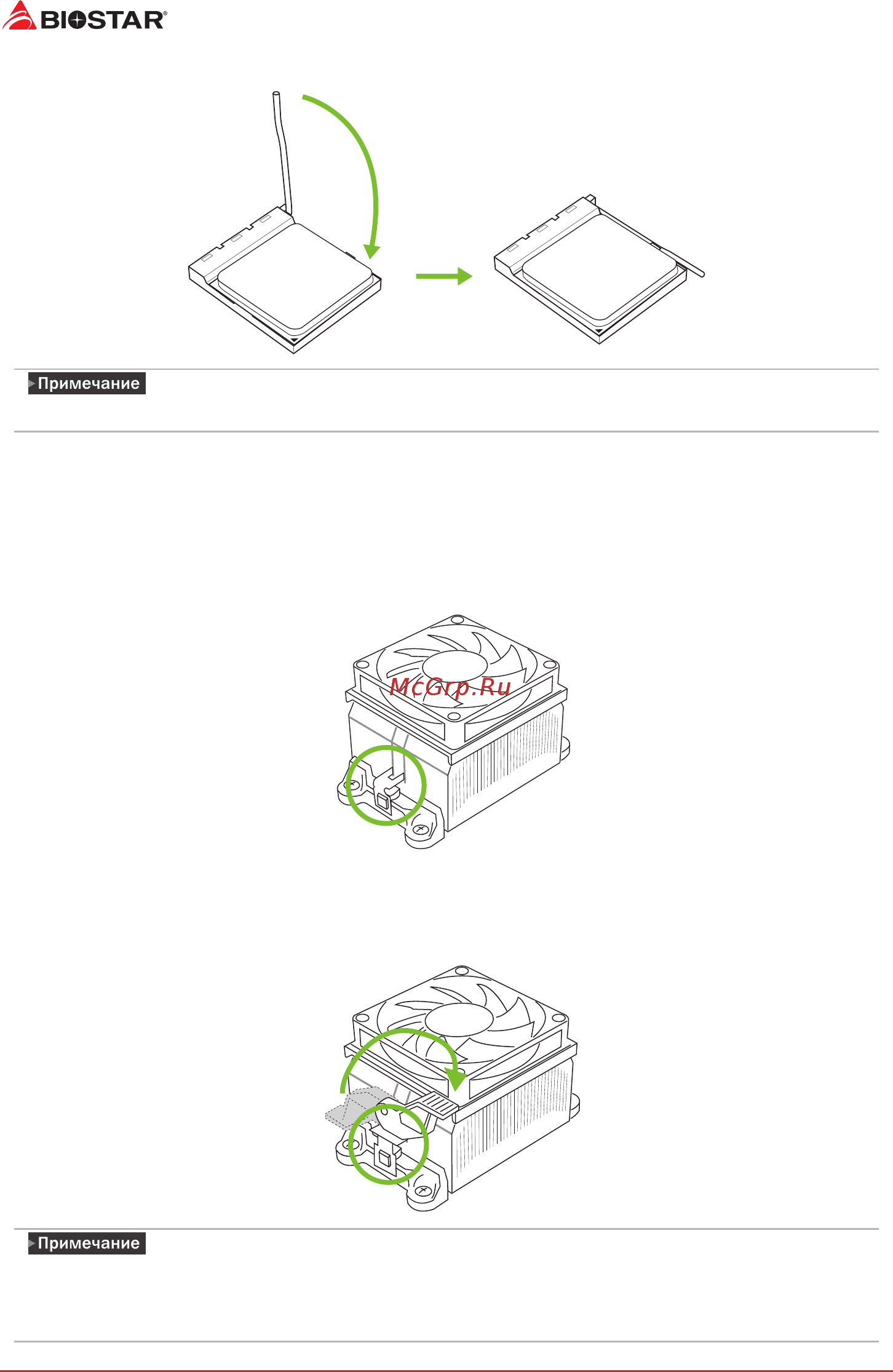

8 | Глава 2: Установка оборудования
Шаг 4: Крепко удерживая ЦП, опустите рычаг в положение фиксации.
»
»
Выключите электропитание перед тем, как вынуть сокет ЦП.
2�2 Установка радиатора
<Тип А>
Шаг 1: Поместите радиатор и вентилятор в сборе на фиксирующую рамку. Совместите
зажим радиатора с монтажным выступом гнезда. Зацепите пружинный зажим за
монтажную проушину.
Шаг 2: С другой стороны нажмите на фиксирующий зажим прямо вниз, чтобы
зафиксировать его в пластиковом выступе на фиксирующей рамке, а затем прижмите
фиксатор до упора.
»
»
Не забудьте подключить разъем вентилятора ЦП.
»
»
См. правильную установку в руководстве по установке соответствующего радиатора
ЦП.
