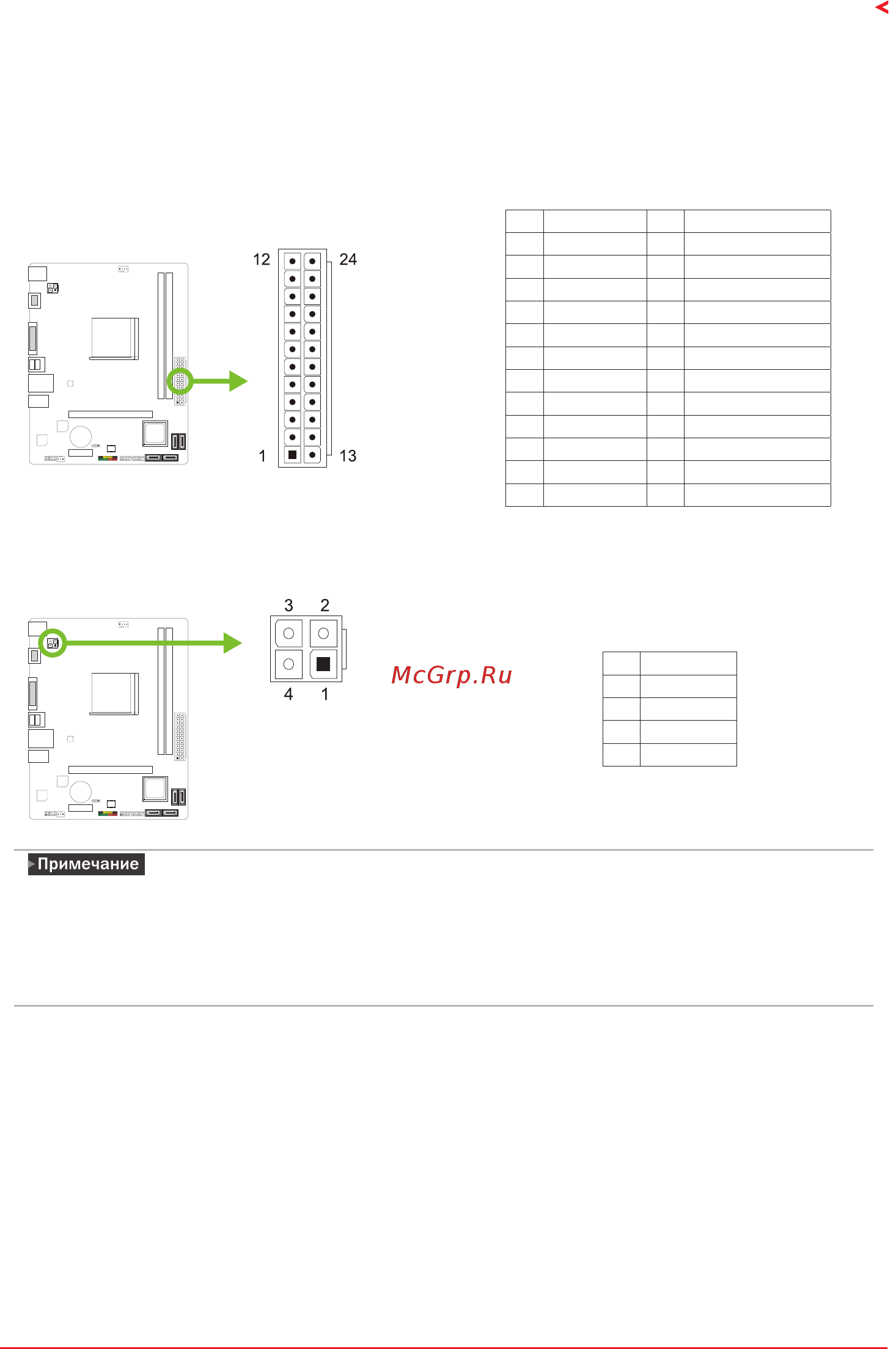

Глава 2: Установка оборудования | 13
A68MHE
2�7 Штыревые соединители и разъемы
ATXPWR1: разъем источника питания ATX
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный
24-контактный источник питания ATX. Перед подключением разъема убедитесь в
правильной ориентации.
Pin Назначение Pin Назначение
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 Ground 3 Ground
16 PS_ON 4 +5V
17 Ground 5 Ground
18 Ground 6 +5V
19 Ground 7 Ground
20 NC 8 PW_OK
21 +5V 9 Standby Voltage+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 Ground 12 +3.3V
ATXPWR2: разъем источника питания ATX
Разъем обеспечивает +12 В в цепи питания ЦП.
Pin Назначение
1 +12V
2 +12V
3 Ground
4 Ground
»
»
Перед включением системы убедитесь, что вставлены оба разъема ATXPWR1/ATXPWR2.
»
»
Недостаточное питание системы может привести к нестабильности или неправильному
функционированию периферийных устройств. При настройке системы с более
энергоемкими устройствами рекомендуется использовать блок питания с более высокой
выходной мощностью.
